Розподільник відеосигналу UGREEN CM694 сплітер 1 вхід 2 виходи HDMI 2.1 8K 60 Гц 4K 240 Гц (25149)

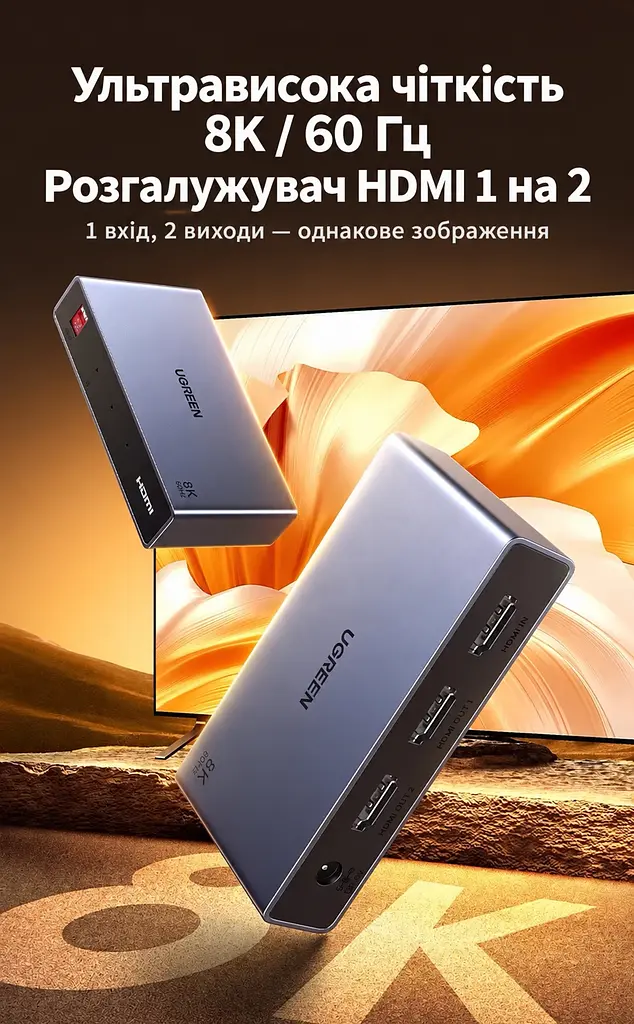

HDMI-розподільник UGREEN CM694 передає відео й аудіо з одного джерела на два екрани. Він призначений для дублювання зображення: під час вибору врахуйте підтримку потрібного режиму всіма пристроями, довжину HDMI-кабелів і необхідність зовнішнього живлення через DC.

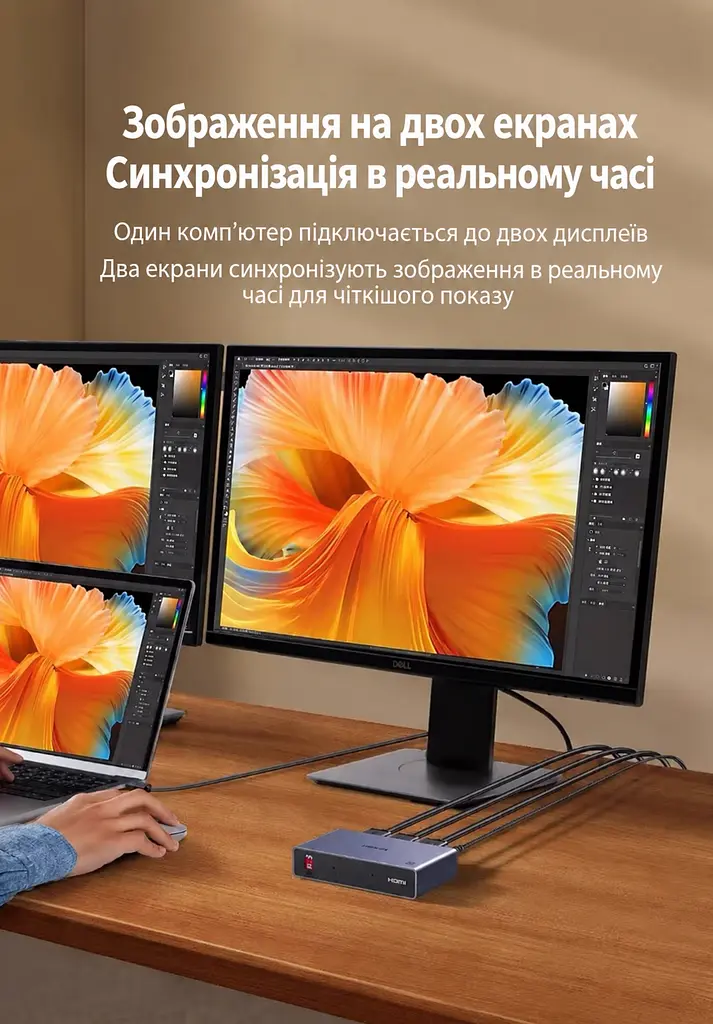

Однакове зображення на двох екранах

Обидва дисплеї одночасно показують те саме зображення джерела. Розширити робочий стіл і розмістити різні вікна на підключених моніторах за допомогою цього розподільника не можна.

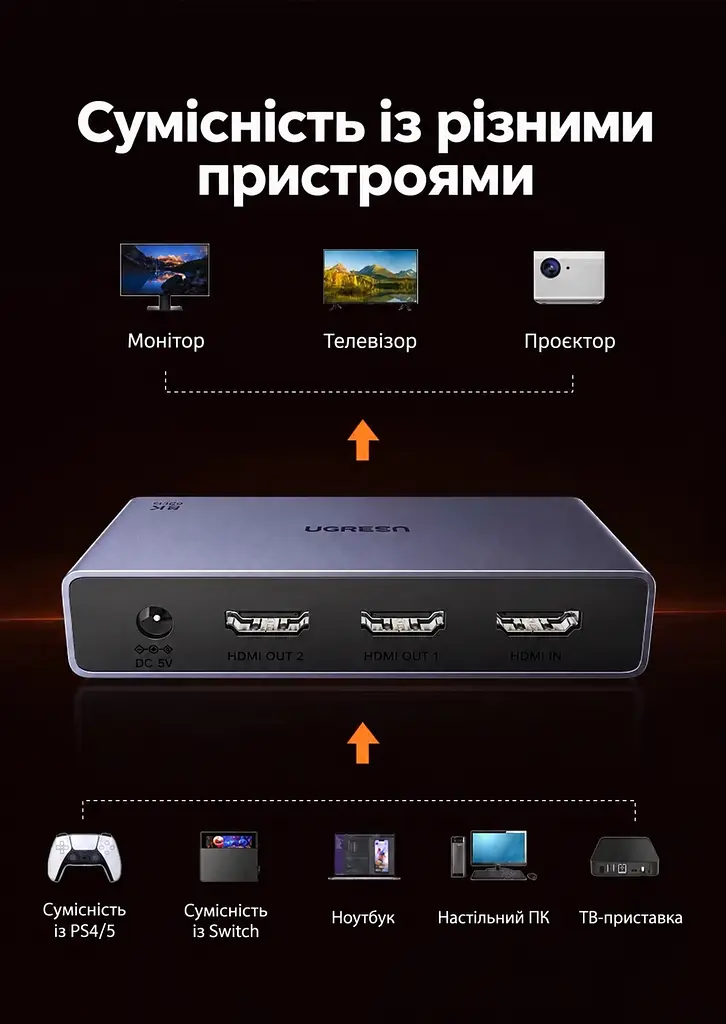

Джерелом сигналу може бути PS4/5, Switch, ноутбук, настільний комп’ютер або ТВ-приставка, а пристроями відображення — монітори, телевізори чи проєктори з HDMI. Наприклад, одна ТВ-приставка або комп’ютер може показувати однаковий контент на телевізорах у спальні та вітальні, якщо довжина кабельного тракту відповідає вибраному режиму.

Розподільник доречний для презентацій на нарадах, навчальних занять, домашнього кінотеатру, ігор і розваг із дублюванням зображення.

Режими зображення, EDID і звук

• Підтримуються 8K 60/30 Гц і 4K 240/144/120/60 Гц. Потрібний режим мають підтримувати джерело, обидва дисплеї та HDMI-кабелі: сам розподільник не додає такої можливості іншим пристроям.
• Є підтримка змінної частоти оновлення VRR, динамічного HDR і 3D-зображення.
• Перемикачі EDID дають змогу налаштовувати роздільну здатність вихідних портів для узгодження відображення з дисплеями.
• Аудіо передається синхронно з відео. Підтримуються DTS, DSD та об’ємний звук 5.1 і 7.1.
• ARC не підтримується. Для повернення звуку телевізора на аудіосистему потрібен окремий аудіотракт.

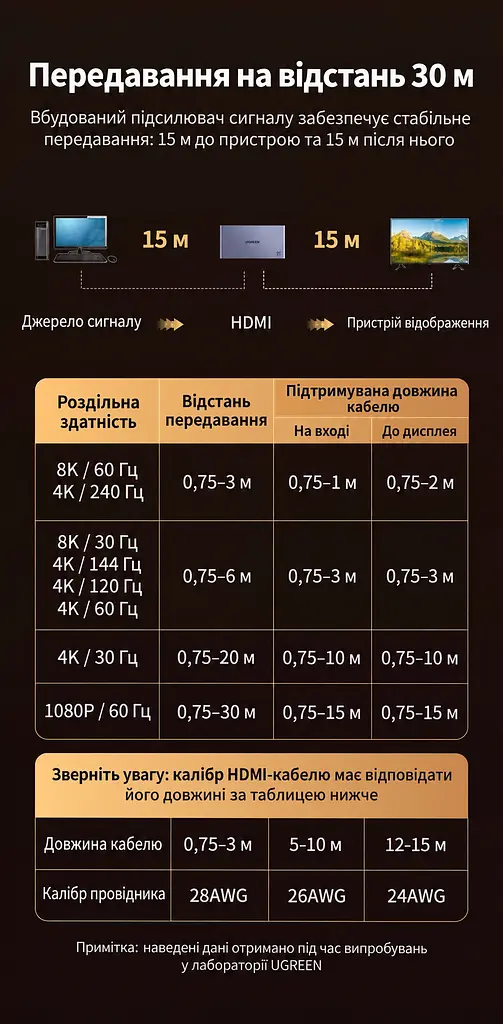

Довжина HDMI-кабелів залежить від режиму

• Вбудований підсилювач HDMI-сигналу не скасовує вимог до кабелів. Довжину тракту потрібно підбирати разом із режимом сигналу та калібром провідника. Наведені нижче діапазони — умови таблиці випробувань виробника, а не універсальні межі для будь-якого кабелю.
• Для 8K 60 Гц і 4K 240 Гц: загальна довжина тракту 0,75–3 м; кабель від джерела до входу — 0,75–1 м, від виходу до дисплея — 0,75–2 м.
• Для 8K 30 Гц і 4K 144/120/60 Гц: загальна довжина тракту 0,75–6 м; на вході — 0,75–3 м, на стороні дисплея — 0,75–3 м.
• Для 4K 30 Гц: загальна довжина тракту 0,75–20 м; на вході — 0,75–10 м, на стороні дисплея — 0,75–10 м.
• Для 1080p 60 Гц: загальна довжина тракту 0,75–30 м; на вході — 0,75–15 м, на стороні дисплея — 0,75–15 м. Ця відстань не поширюється на 8K.
• У таблиці підбору HDMI-кабелю довжині 0,75–3 м відповідає 28 AWG, 5–10 м — 26 AWG, 12–15 м — 24 AWG.

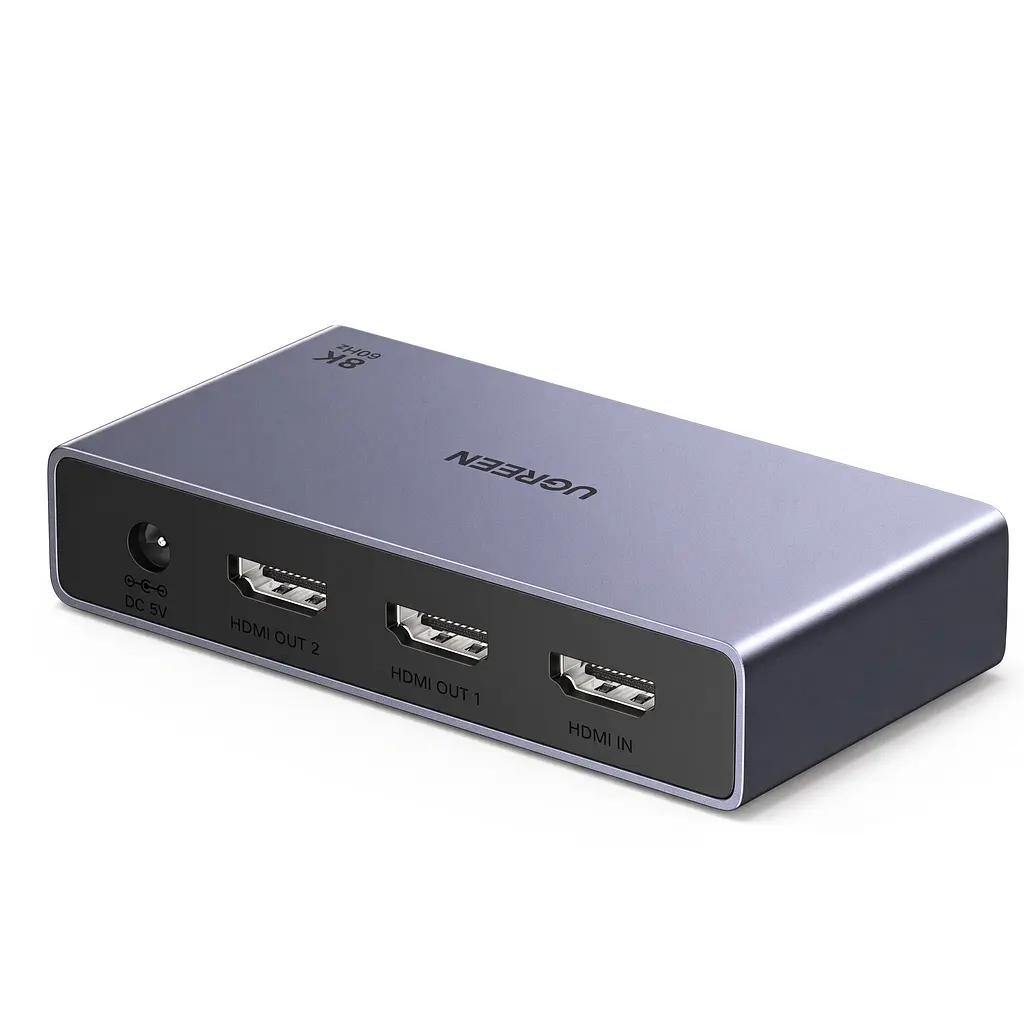

Підключення та живлення

1. Під’єднайте HDMI-джерело до HDMI IN.
2. Під’єднайте дисплеї до HDMI OUT 1 і HDMI OUT 2.

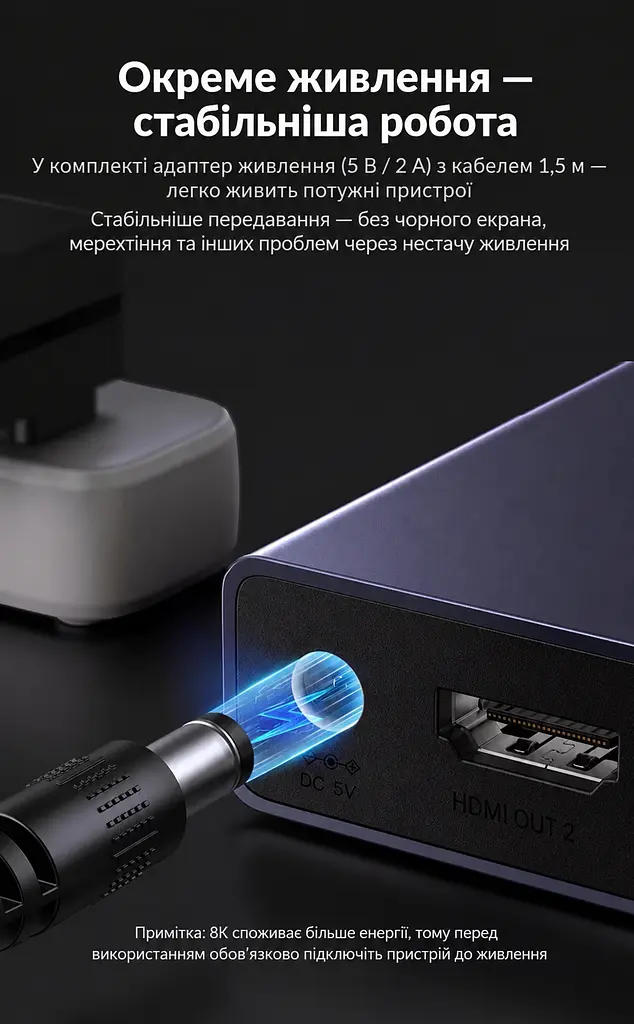

3. Перед використанням під’єднайте адаптер живлення до роз’єму DC і сумісної мережевої розетки: розподільнику необхідне зовнішнє живлення. Адаптер має вилку CN; якщо розетка з нею несумісна, потрібен відповідний мережевий перехідник.
4. Використовуйте пристрій без установлення драйверів — він працює за принципом Plug and Play.

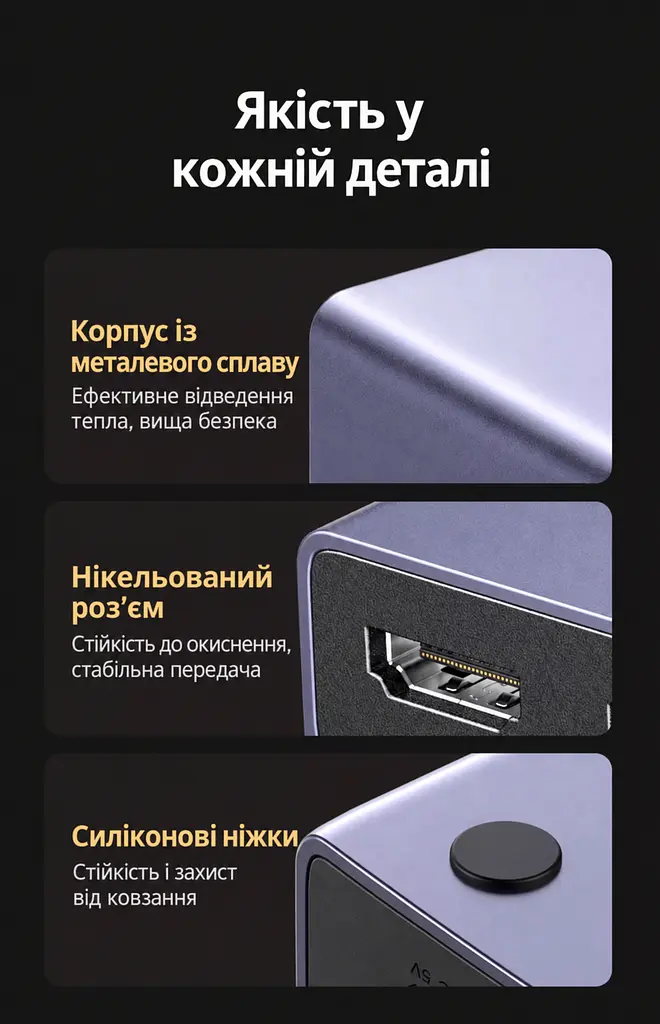

Корпус і захист сигналу від перешкод

Корпус з алюмінієвого сплаву сприяє відведенню тепла, а силіконові ніжки зменшують ковзання на поверхні. Нікельоване покриття роз’ємів забезпечує стійкість до окиснення. Внутрішній металевий екранувальни шар зменшує вплив зовнішніх електромагнітних перешкод.

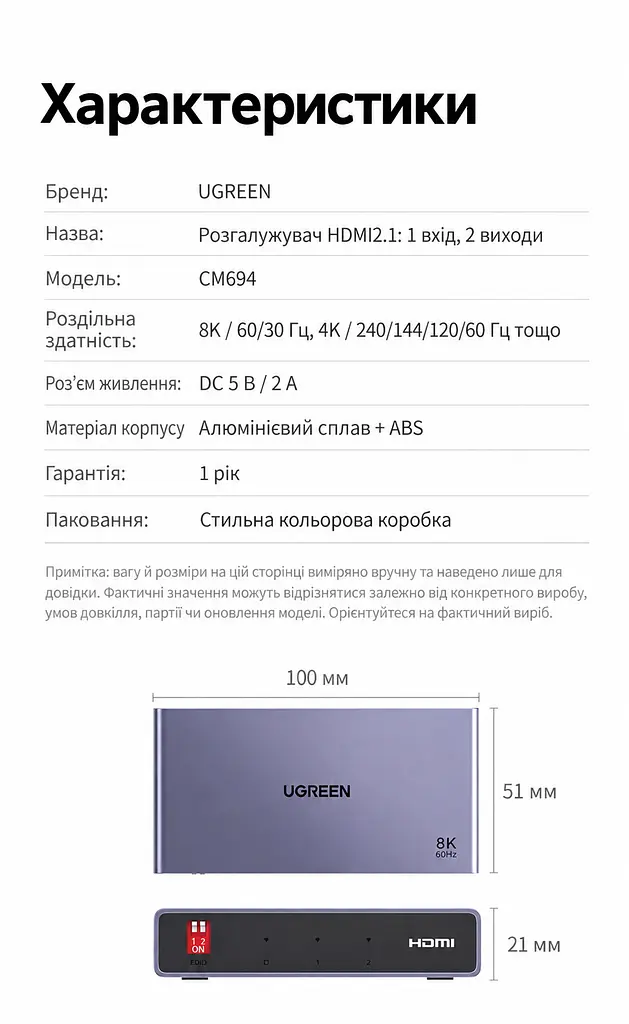

Технічні характеристики

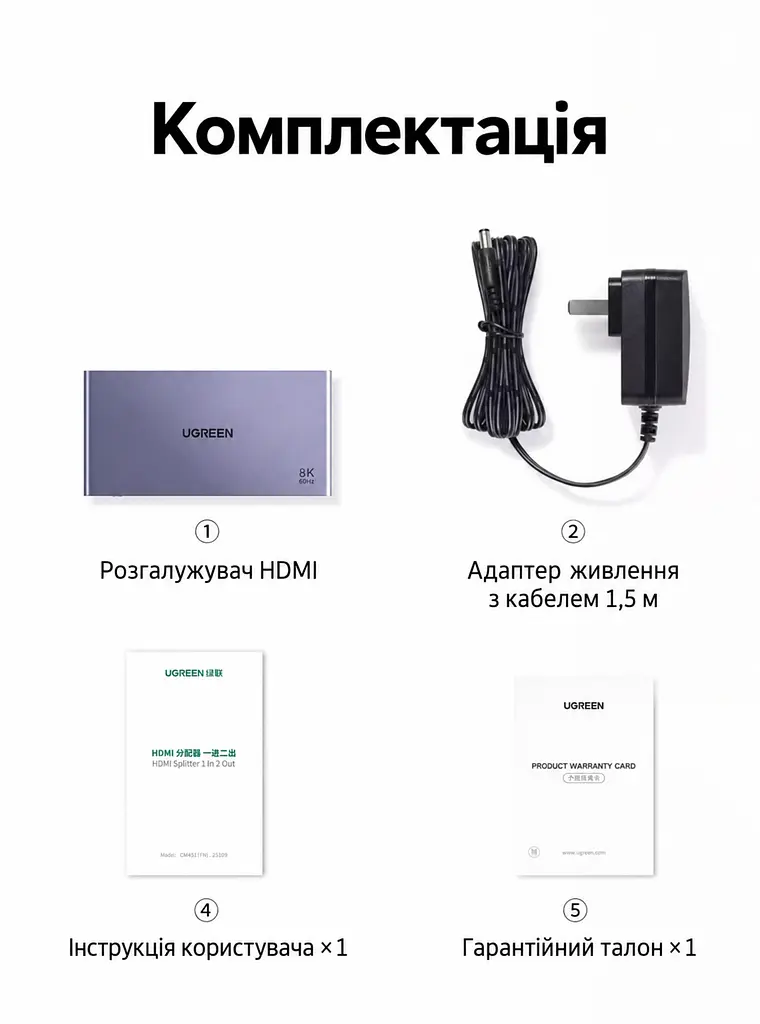

Комплектація
