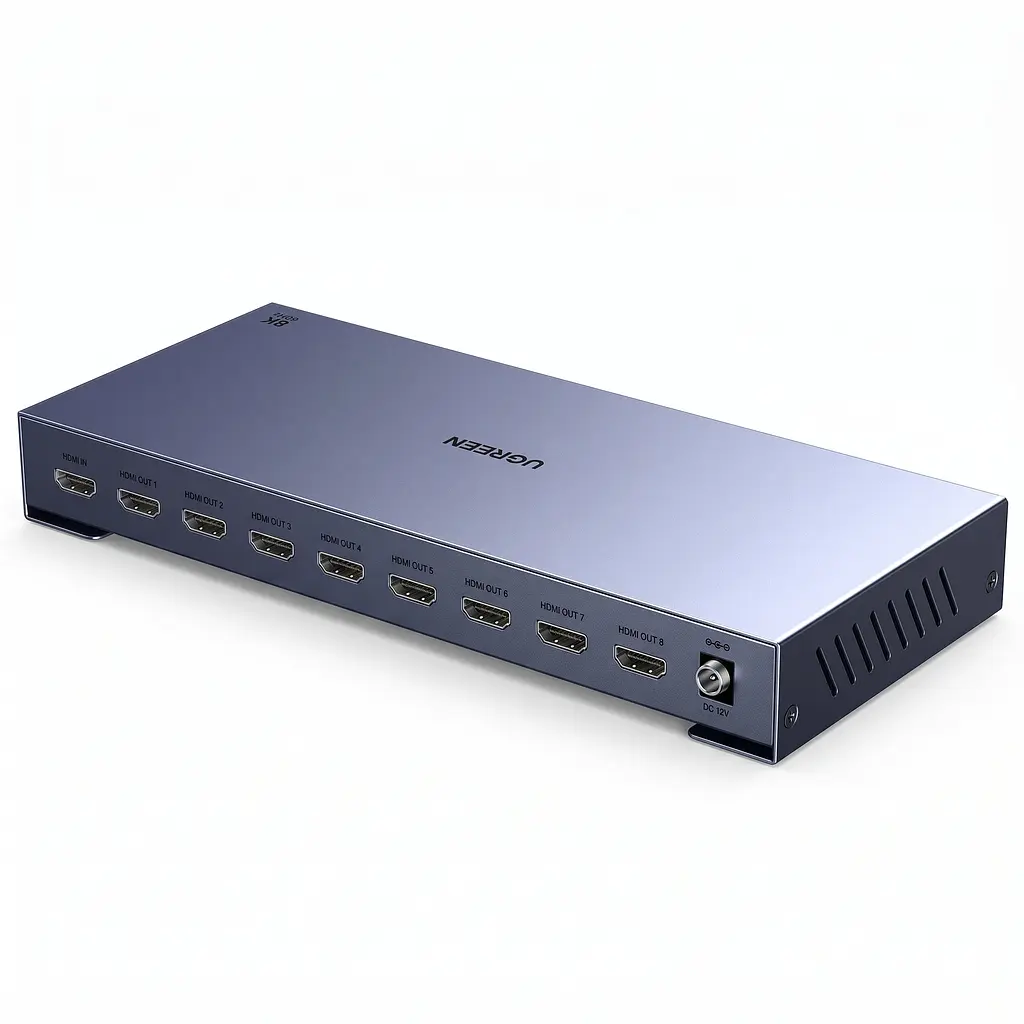

HDMI-розгалужувач UGREEN CM714 спліттер HDMI 2.1 1 вхід і 8 виходів дублювання одного зображення на 8 екранах 8K 60 Гц і 4K 240 Гц для 8K 60 Гц і 4K 240 Гц (25860)

HDMI-розгалужувач передає зображення й звук одного джерела на вісім екранів. Він призначений для одночасного показу однакового вмісту; потрібний відеорежим слід підбирати з урахуванням довжини та калібру HDMI-кабелів, а багатоканальний звук — сумісності аудіотехніки й налаштування EDID.

Одне зображення на кількох екранах

Розгалужувач дублює одне зображення, а не створює незалежні робочі столи чи розширений робочий простір комп’ютера. Така схема підходить для демонстрації телевізорів у магазині, рекламних показів, мультимедійного навчання та спільного перегляду презентацій на нарадах.

Джерелом сигналу може бути телевізійна приставка, DVD/Blu-ray-програвач, ноутбук, настільний комп’ютер або ігрова консоль з HDMI. До виходів підключають телевізори, монітори, проєктори та рекламні LED-екрани з HDMI.

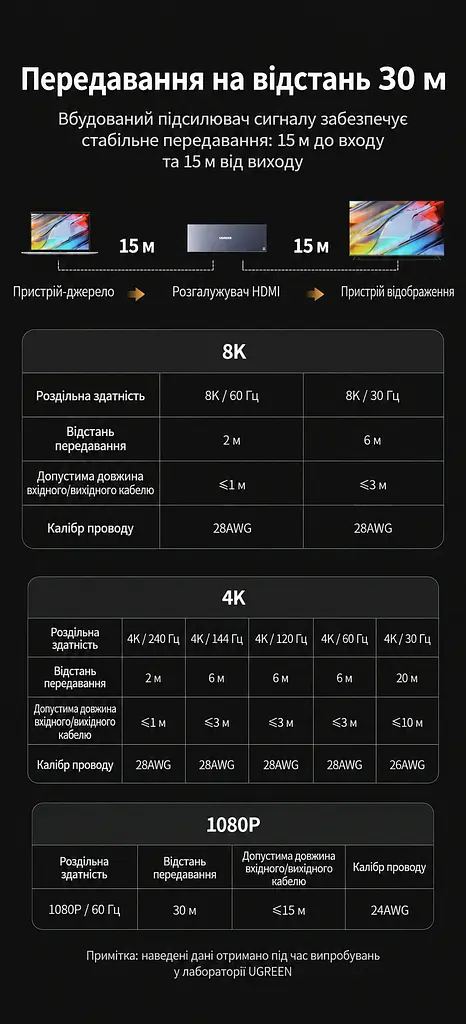

Відеорежим і довжина HDMI-кабелів

• Умови підбору: Наведені конфігурації отримані під час лабораторних випробувань. Результат залежить від довжини та характеристик кабелів. Вхідна ділянка — від джерела до розгалужувача, вихідна — від розгалужувача до кожного екрана; загальна траса є сумою цих двох ділянок.
• 8K 60 Гц і 4K 240 Гц: 28AWG — вхідний і кожен вихідний кабель — до 1 м кожен; загальна траса — до 2 м.
• 8K 30 Гц: 28AWG — вхідний і кожен вихідний кабель — до 3 м кожен; загальна траса — до 6 м.
• 4K 144 Гц, 4K 120 Гц і 4K 60 Гц: 28AWG — вхідний і кожен вихідний кабель — до 3 м кожен; загальна траса — до 6 м.
• 4K 30 Гц: 26AWG — вхідний і кожен вихідний кабель — до 10 м кожен; загальна траса — до 20 м.
• 1080p 60 Гц: 24AWG — вхідний і кожен вихідний кабель — до 15 м кожен; загальна траса — до 30 м. Ця відстань не стосується режимів 8K 60 Гц або 4K 240 Гц.

HDR, 3D та багатоканальний звук

Підтримка HDR дає змогу відтворювати деталі у світлих і темних ділянках зображення; також підтримується стереоскопічне 3D. Звук і відео передаються синхронно.

Для багатоканального звуку, зокрема 7.1, джерело та приймальна аудіотехніка мають підтримувати потрібний формат. Використовуйте узгодження або копіювання EDID сумісного приймача: фіксовані профілі 01 і 10 оголошують PCM-стерео, тому сам вибір такого профілю не забезпечує багатоканальне аудіо.

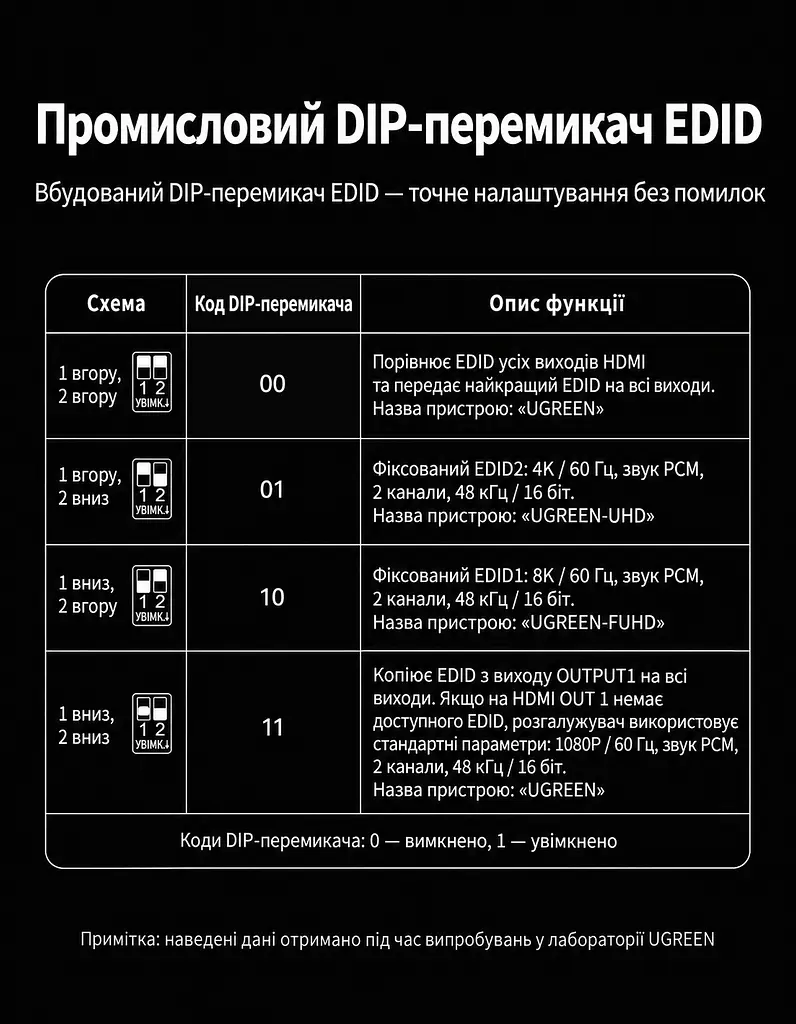

Вибір режиму EDID

• Позначення DIP — 0 — OFF, 1 — ON; положення ON спрямоване вниз.
• 00 — спільний профіль: Обидва перемикачі вгору. Пристрій порівнює EDID усіх HDMI-виходів і вибирає спільний профіль. Назва ідентифікації — UGREEN.
• 01 — фіксований 4K — Перемикач 1 вгору, 2 вниз. Профіль EDID2 — 4K 60 Гц, аудіо PCM2ch 48K16Bit. Назва ідентифікації — UGREEN-UHD.
• 10 — фіксований 8K — Перемикач 1 вниз, 2 вгору. Профіль EDID1 — 8K 60 Гц, аудіо PCM2ch 48K16Bit. Назва ідентифікації — UGREEN-FUHD.
• 11 — копіювання HDMI OUT 1: Обидва перемикачі вниз. EDID HDMI OUT 1 копіюється на всі виходи. Якщо на цьому порту немає доступного EDID, застосовується 1080p 60 Гц із PCM2ch 48K16Bit та назвою ідентифікації UGREEN.

Підключення, живлення та каскадування

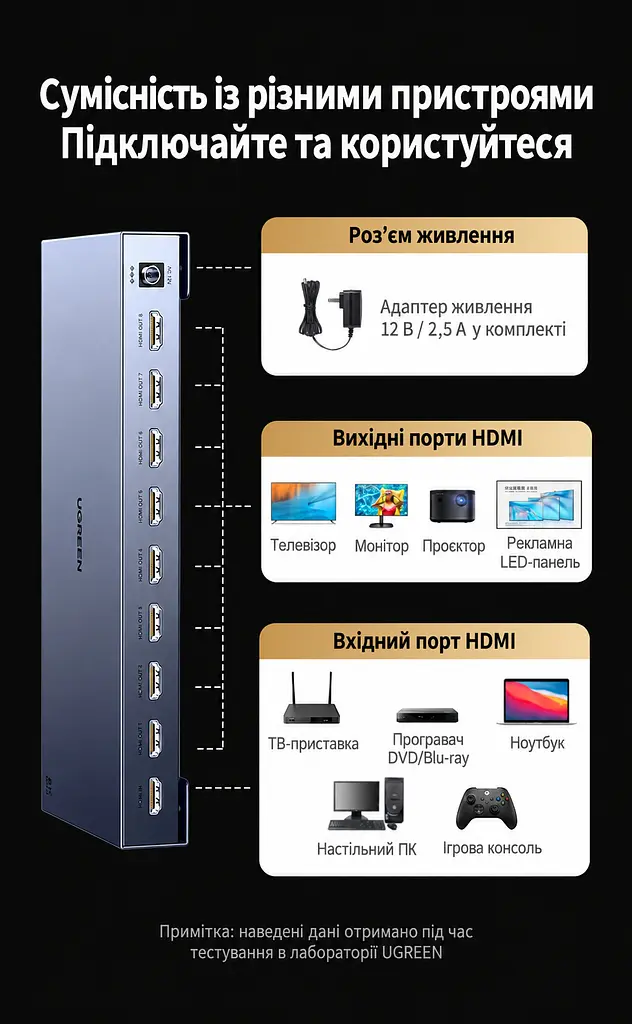

• Підключіть HDMI-джерело до HDMI IN, а пристрої відображення — до HDMI OUT. Комплектний адаптер живлення під’єднайте до роз’єму DC 12V.

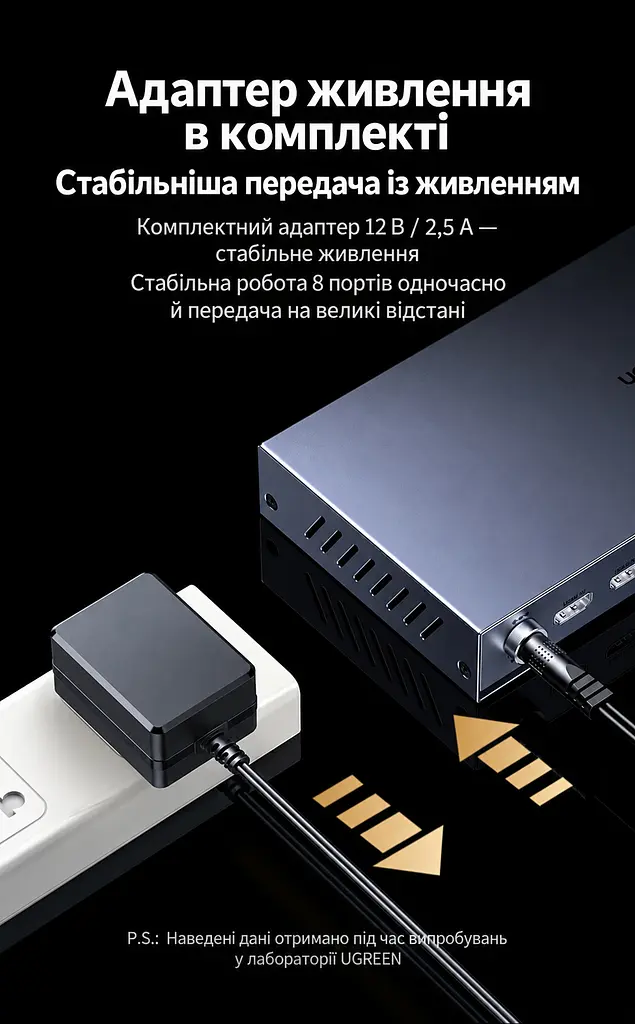

• Живлення розгалужувача — 12 В / 2,5 А. Для підключення комплектного адаптера з китайською вилкою CN Plug до звичайної української розетки потрібен сумісний перехідник.

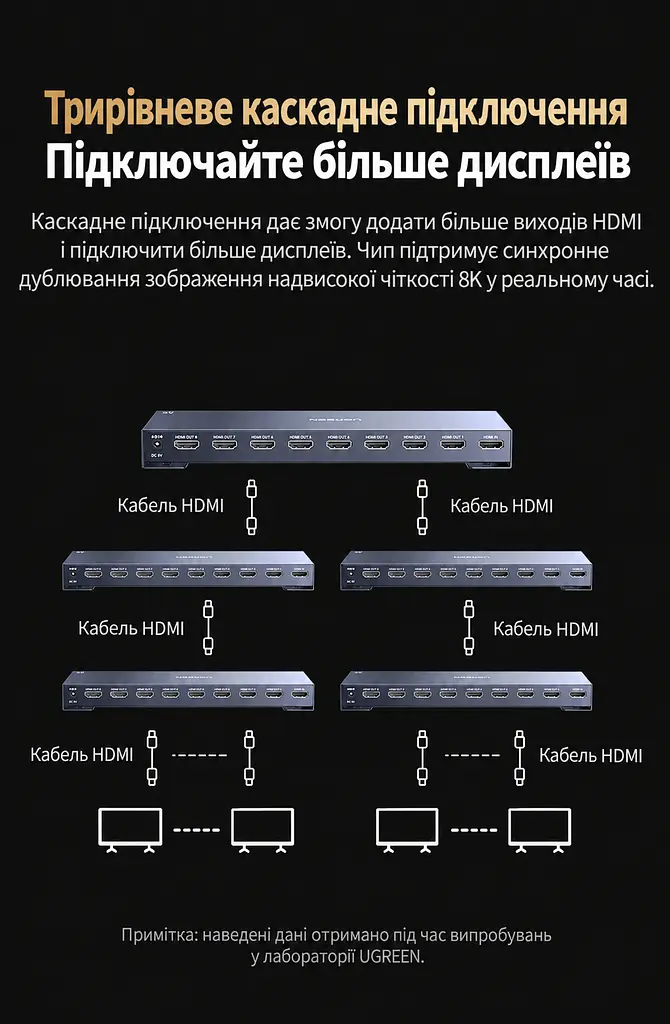

• Для збільшення кількості екранів підтримується трирівневе каскадне з’єднання розгалужувачів.

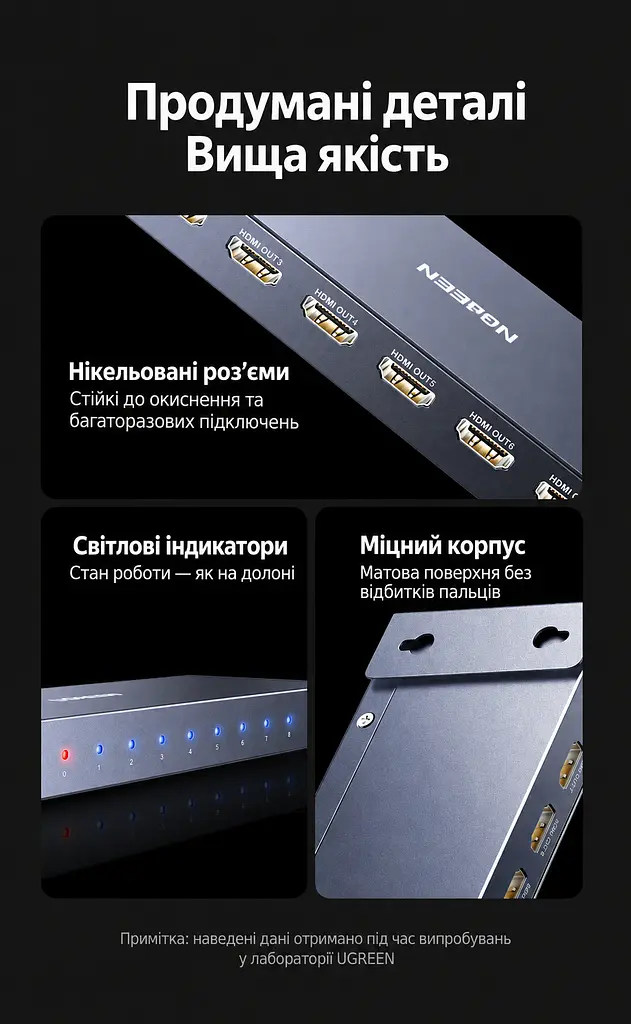

• Індикатори показують робочий стан пристрою. Для закріплення передбачена кріпильна планка з отворами у формі замкової щілини.

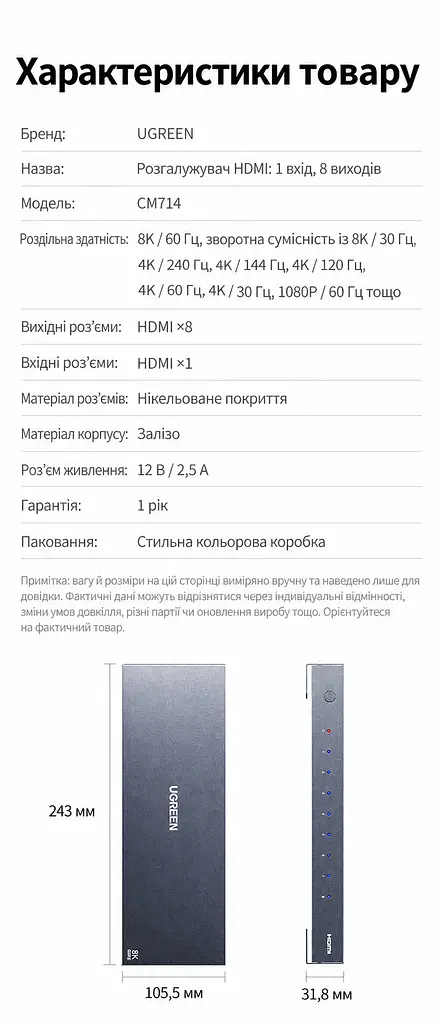

Технічні характеристики

Комплектація
