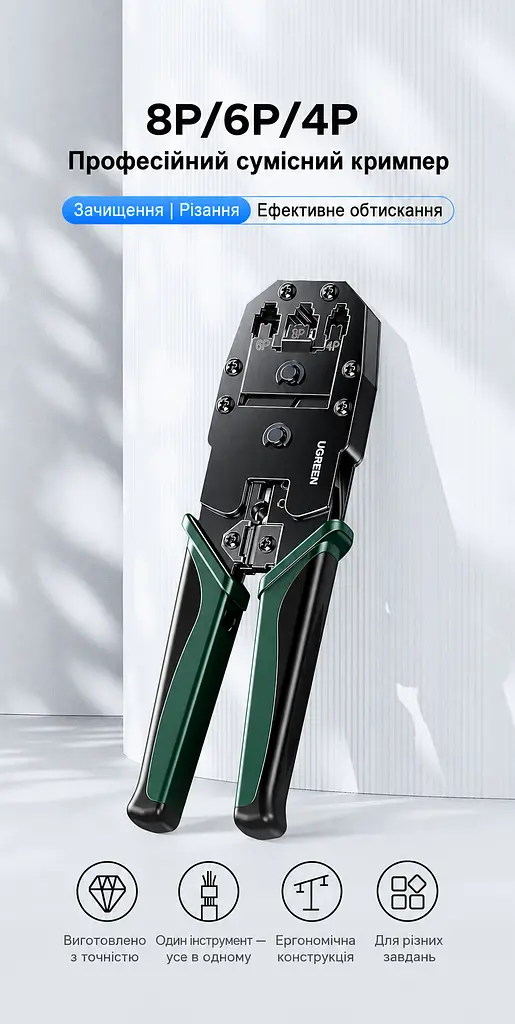

Кліщі для обтискання й різання та зняття ізоляції UGREEN NW304 кримпер для роз’ємів 8P/6P/4P RJ45 RJ11/RJ12 RJ9/RJ10 для плоских і круглих дротів зачищення дротів діаметром до 10 мм нековзні руків’я з м’якої гуми із захисним упором для руки механізм зменшення зусилля натискання чорні (35971)

Ручний кримпер поєднує обтискання модульних роз’ємів, різання дротів і зняття зовнішньої ізоляції кабелю. Він дає змогу підготувати мережеве або телефонне з’єднання одним інструментом. Для вибору зіставте тип штекера, форму кабелю та його діаметр із можливостями робочих гнізд і пазів.

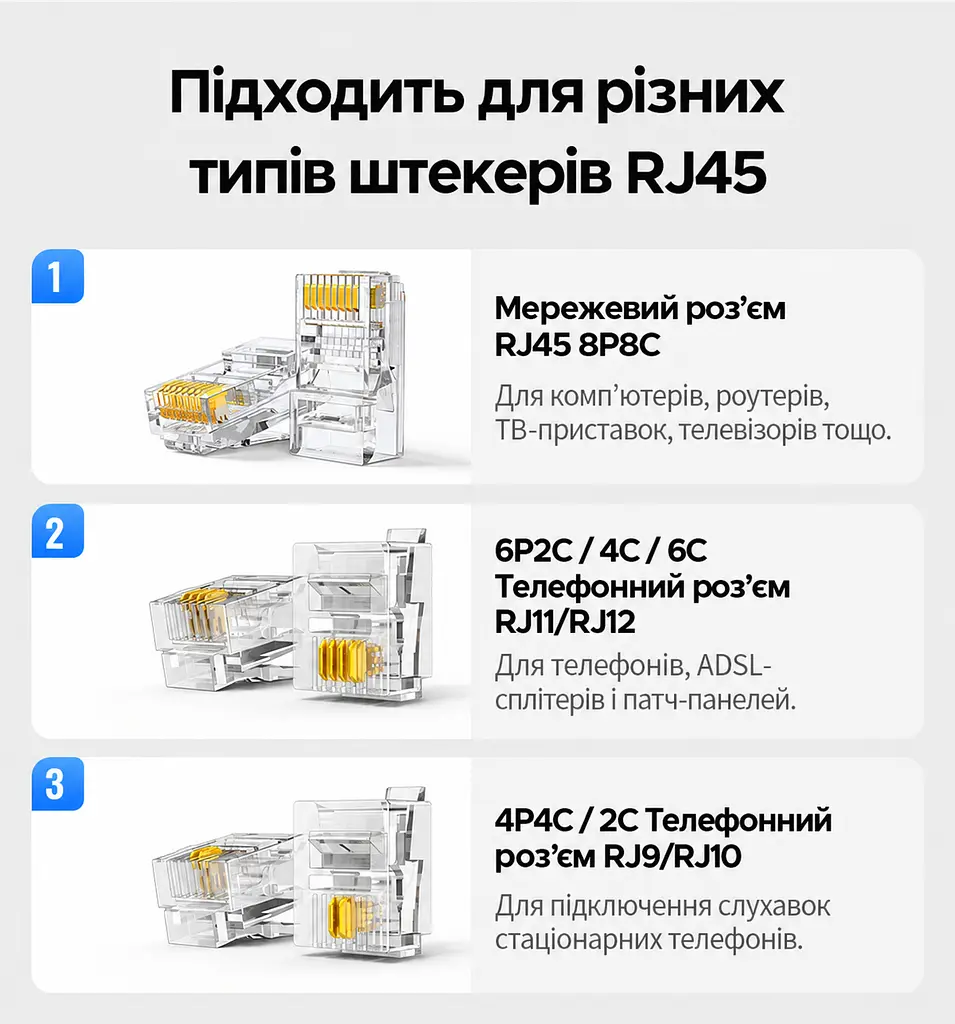

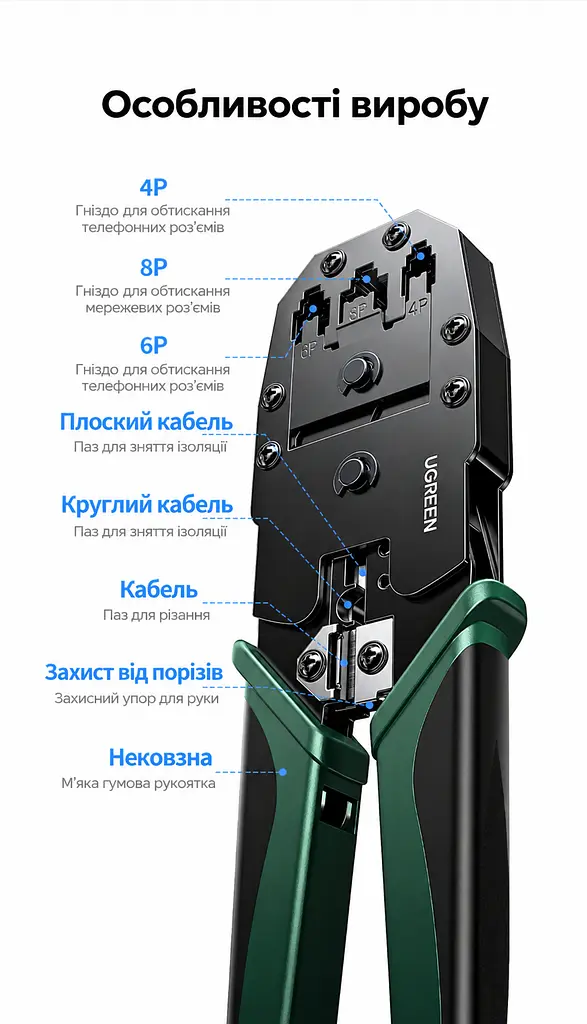

Які роз’єми та кабельні з’єднання підтримуються

• Гніздо 8P підтримує RJ45 8P8C для підготовки мережевих кабелів комп’ютерів, маршрутизаторів, телевізійних приставок і телевізорів.
• Гніздо 6P призначене для RJ11/RJ12 у конфігураціях 6P2C, 6P4C і 6P6C. Такі роз’єми застосовують у телефонах, ADSL-сплітерах і відповідних патч-панелях.
• Гніздо 4P підтримує RJ9/RJ10 у конфігураціях 4P4C і 4P2C для кабелів слухавок настільних телефонів.
• Інструмент доречний для прокладання кабелів в офісі, ремонту оселі, інженерного прокладання проводки та кабелювання інтернет-кафе. Перед купівлею перевірте відповідність своїх штекерів наведеному переліку: саме тип роз’єму визначає придатність кримпера для з’єднання.

Різання, зняття оболонки та обтискання

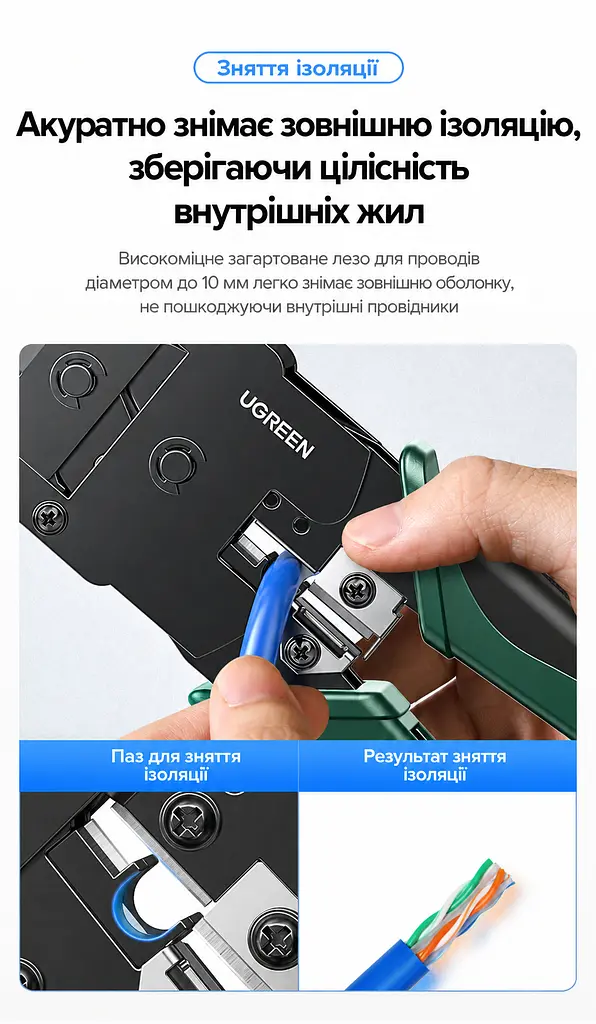

Для зняття зовнішньої ізоляції передбачені окремі пази для плоского та круглого кабелю. Допустимий діаметр стосується саме зняття оболонки, а не здатності різати кабель такого самого розміру. Загартоване лезо призначене для видалення оболонки зі збереженням внутрішніх провідників.

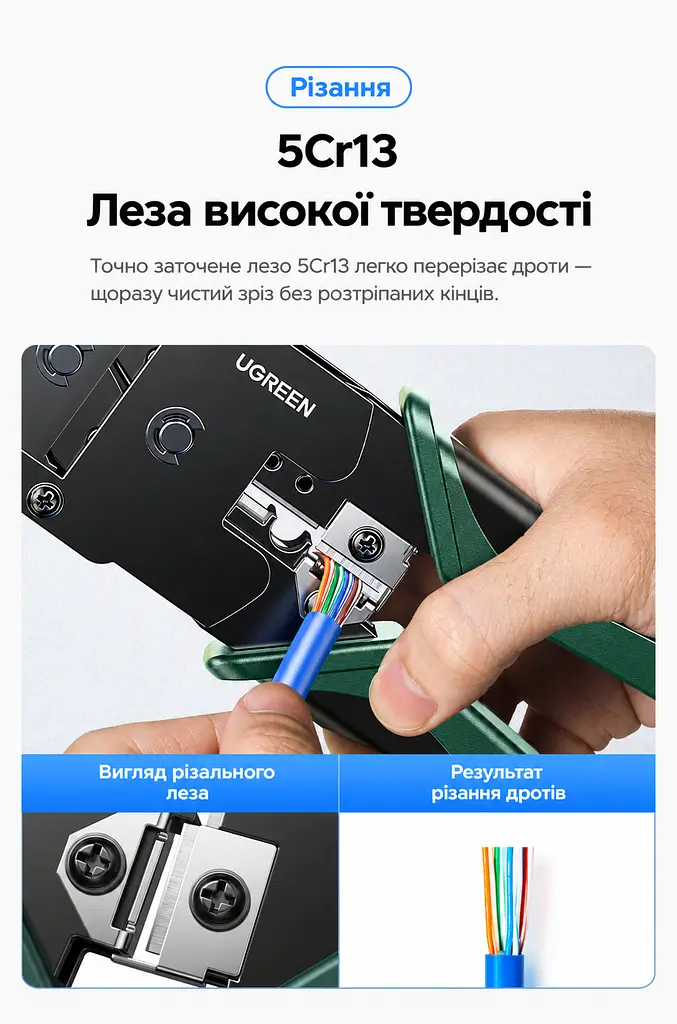

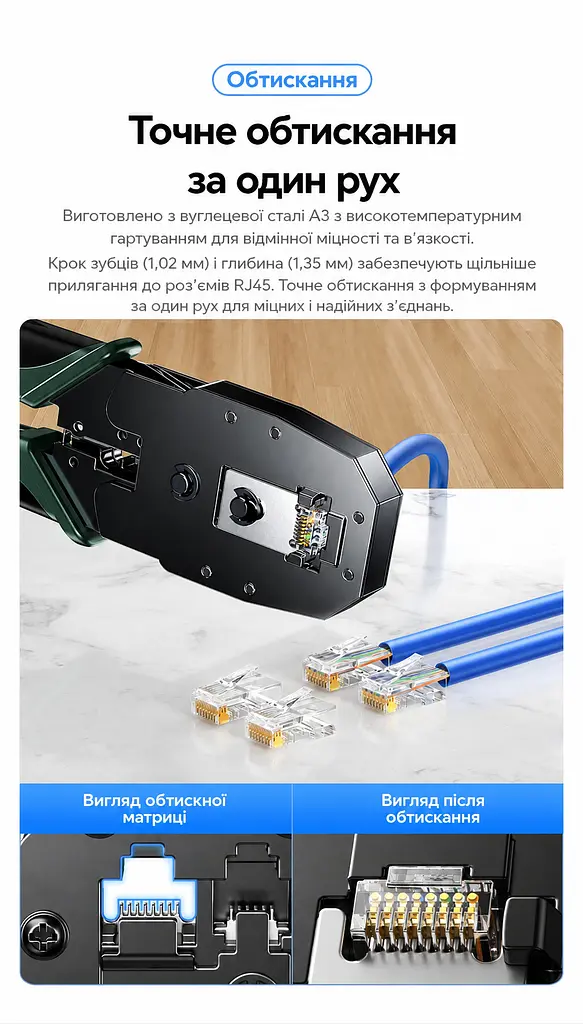

Точно заточене різальне лезо допомагає отримати чистий зріз дротів без розтріпування кінців перед встановленням штекера. Геометрія обтискних зубців розрахована на щільне прилягання до роз’єму RJ45 та формування обтиску за одне натискання.

Зручність повторюваних операцій

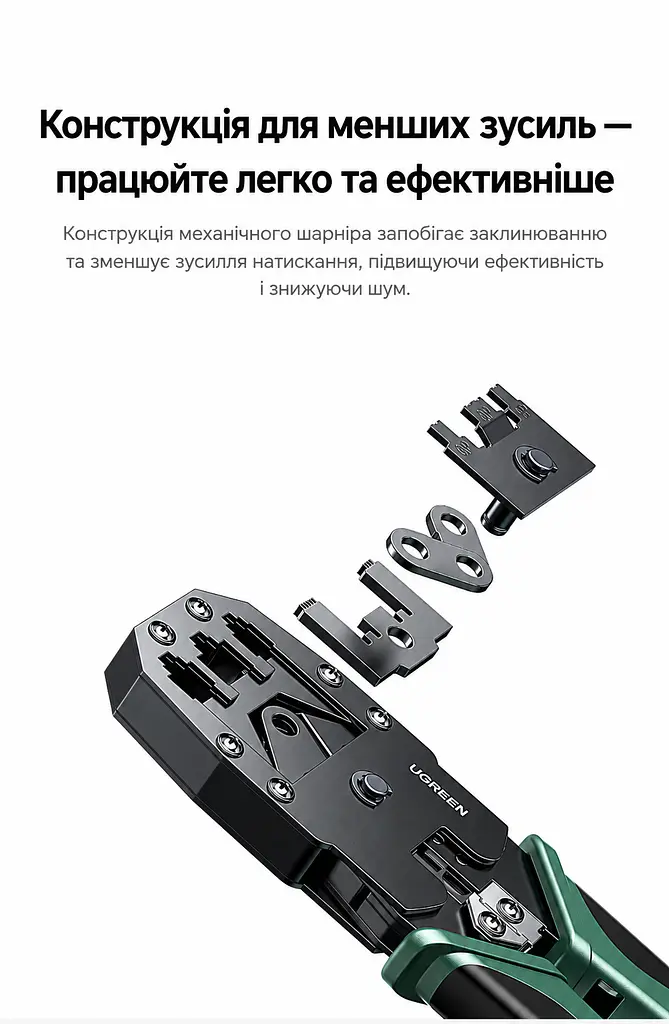

Механічне з’єднання зменшує потрібне зусилля натискання, допомагає знижувати шум під час роботи та має конструкцію, спрямовану на запобігання заклинюванню.

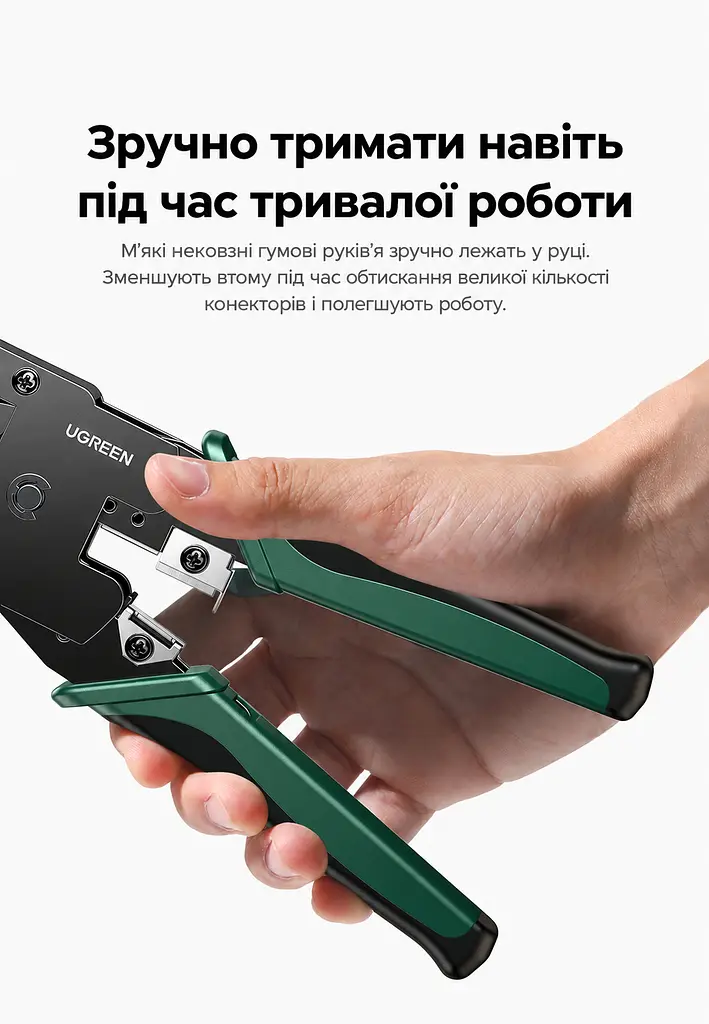

Нековзне покриття руків’їв із м’якої гуми та форма під природний хват допомагають зменшувати втому під час масового обтискання. Для руки передбачений захисний упор.

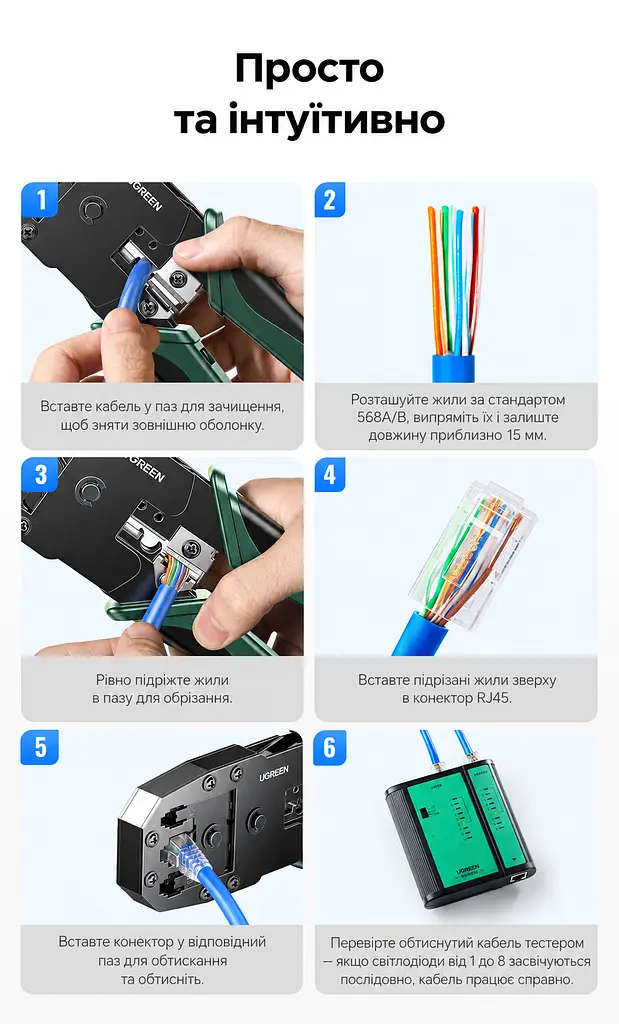

Як обтиснути RJ45 і перевірити кабель

1. Підготуйте кабель і сумісний роз’єм RJ45. Для перевірки після обтискання потрібен кабельний тестер.
2. Вставте кабель у відповідний паз і зніміть зовнішню оболонку.

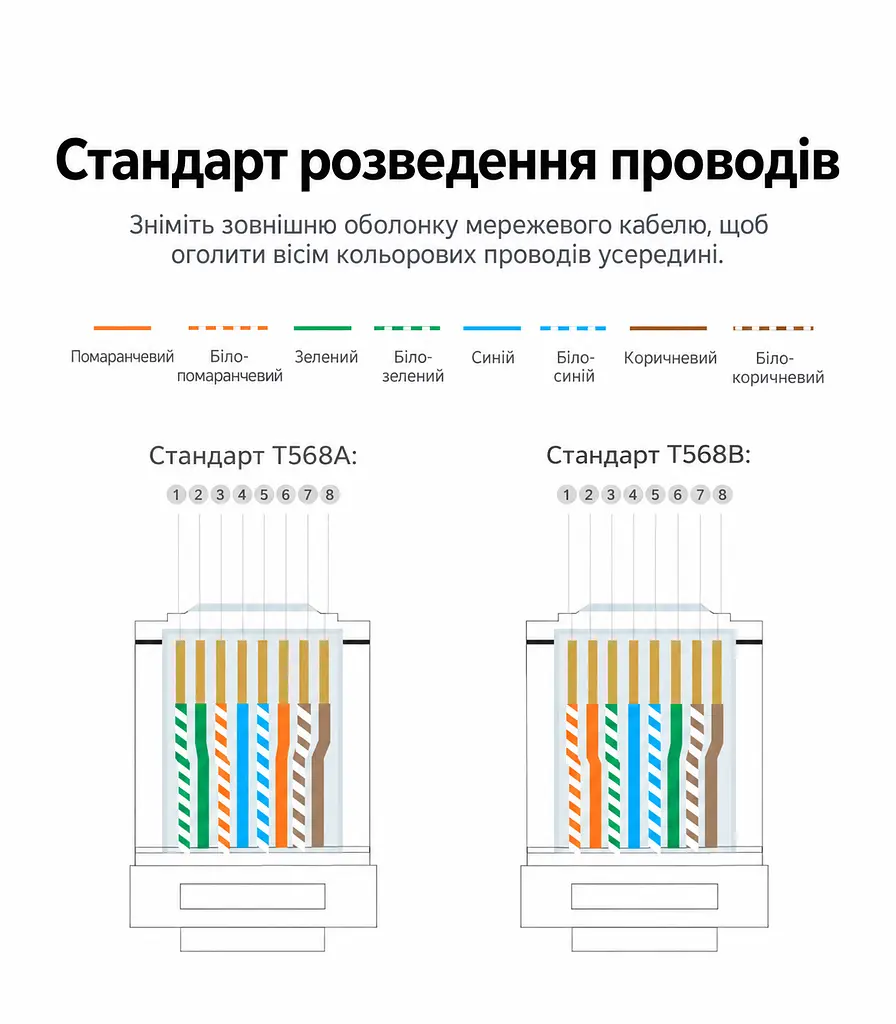

3. Розташуйте жили за схемою T568A або T568B, випряміть їх і залиште довжину приблизно 15 мм.
4. Рівно підріжте жили за допомогою різального паза та вставте їх у роз’єм RJ45.
5. Вставте роз’єм у відповідне обтискне гніздо й обтисніть.
6. Перевірте розведення жил кабельним тестером. Послідовне світіння індикаторів під час простої перевірки електричної цілісності не підтверджує пропускну здатність Ethernet-кабелю та може не виявити помилкове формування витих пар. Для оцінювання якості з’єднання використовуйте тестер із функціями, що відповідають потрібним перевіркам, а не лише перевірці цілісності.

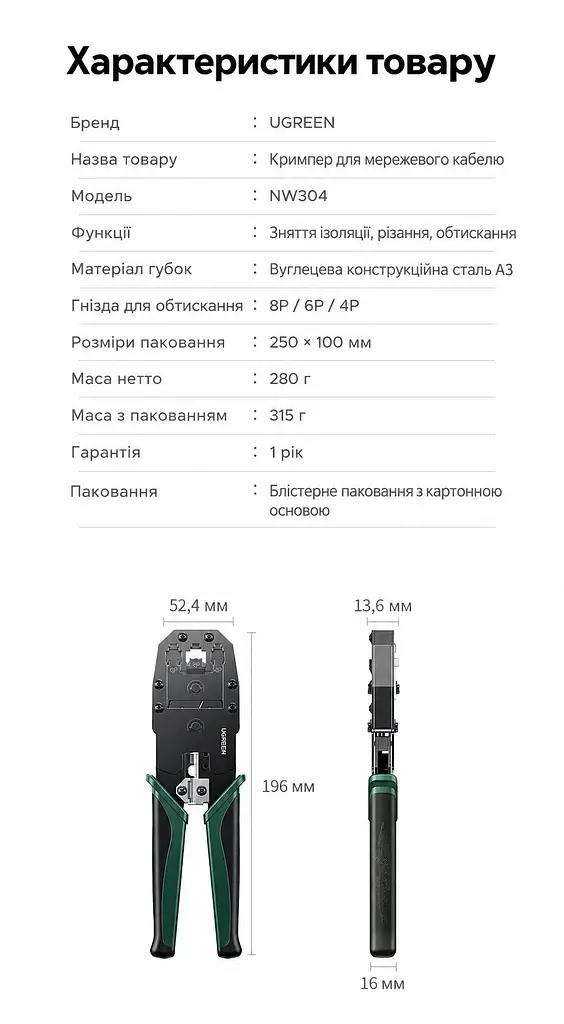

Технічні характеристики

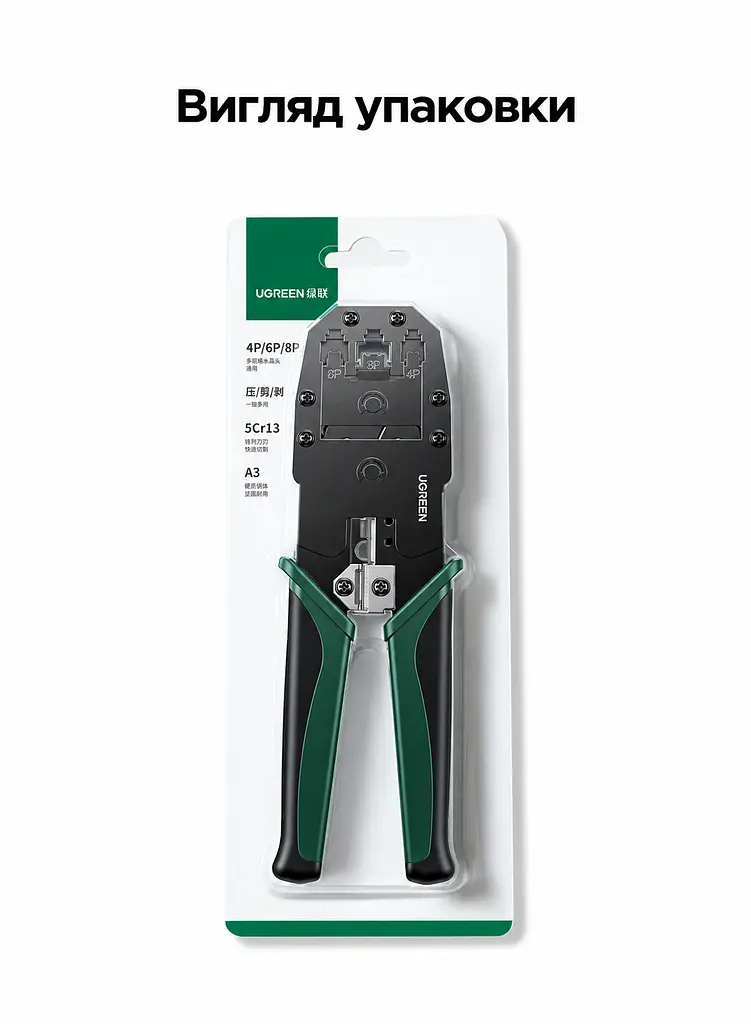

Комплектація
