HDMI KVM-перемикач UGREEN AK500 2 ПК і 2 монітори 4K 60 Гц 2K 144 Гц 1080p 240 Гц по 2 HDMI-входи на ПК і 2 HDMI-виходи для периферії 3 USB-A та USB-C USB 3.0 5 Гбіт/с живлення DC 12 В (85719)

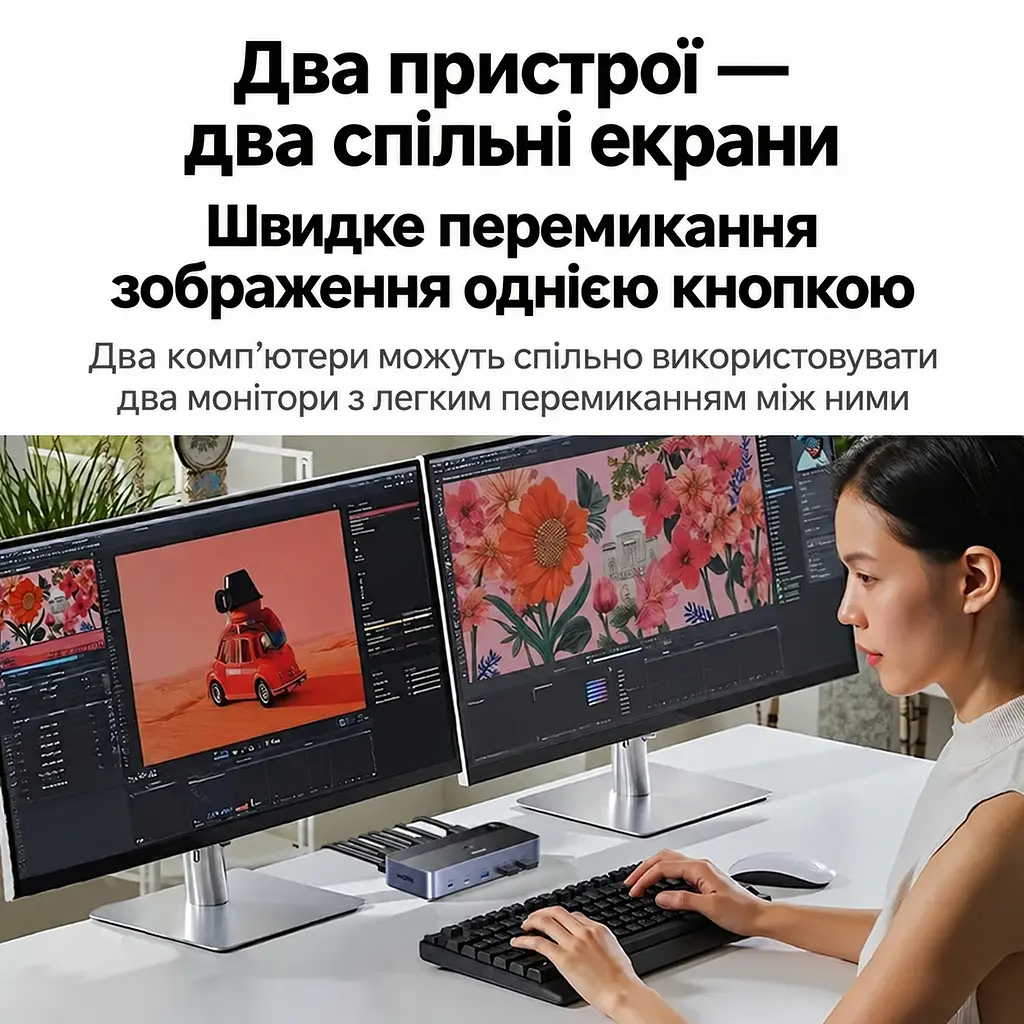

HDMI KVM-перемикач UGREEN AK500 дає змогу користуватися двома моніторами та спільною USB-периферією з вибраним із двох комп’ютерів без перепідключення пристроїв. Для роботи з обома екранами кожен комп’ютер має забезпечувати два окремі відеосигнали, а перемикач потребує зовнішнього живлення.

Що перевірити перед підключенням

• Переконайтеся, що кожен комп’ютер має потрібні відеовиходи для подавання окремого сигналу на кожен із двох моніторів.
• Обов’язково підключіть зовнішній адаптер живлення: USB-живлення від комп’ютера його не замінює. Комплектний адаптер має вилку CN — врахуйте її тип під час підбору місця підключення.
• Підтримуються Windows, macOS і Linux без встановлення власного драйвера перемикача. Сумісність з ОС не замінює вимоги до відеовиходів комп’ютера.

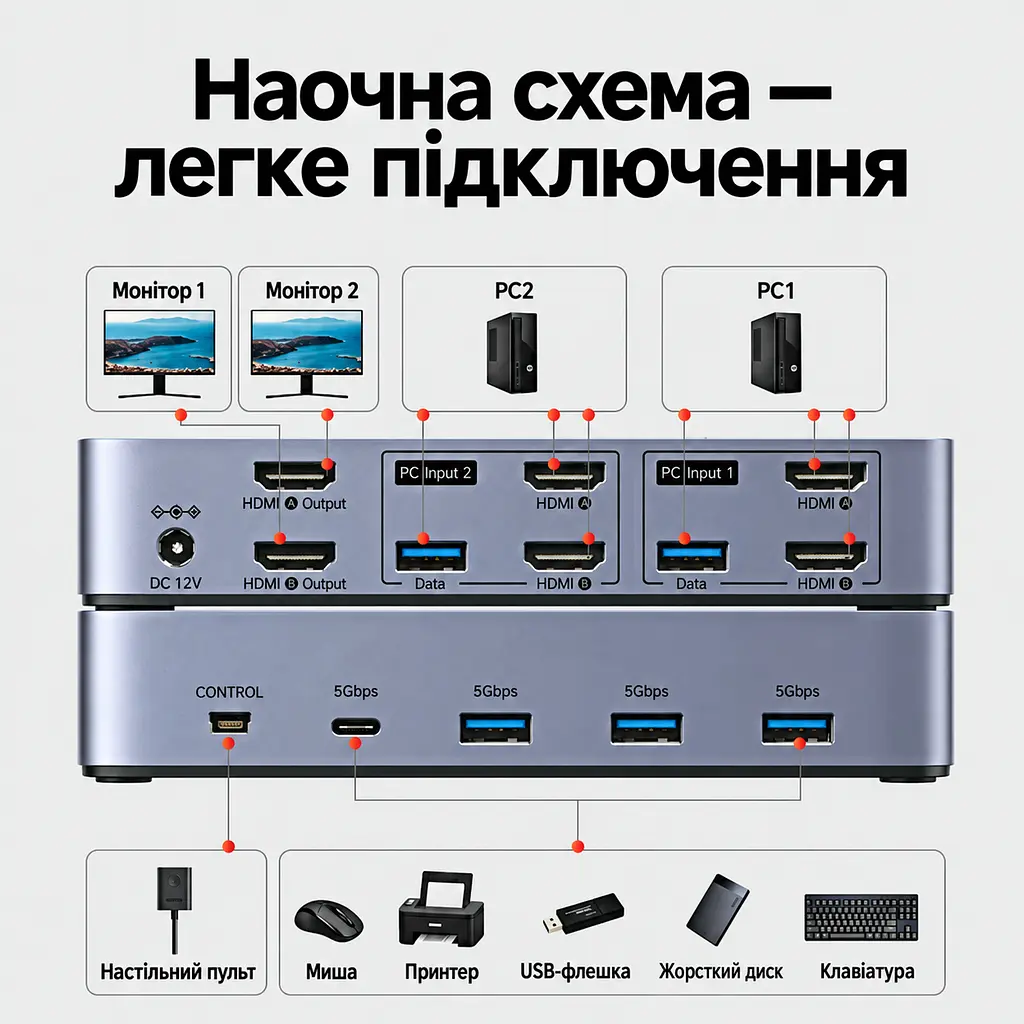

Як підключити комп’ютери та монітори

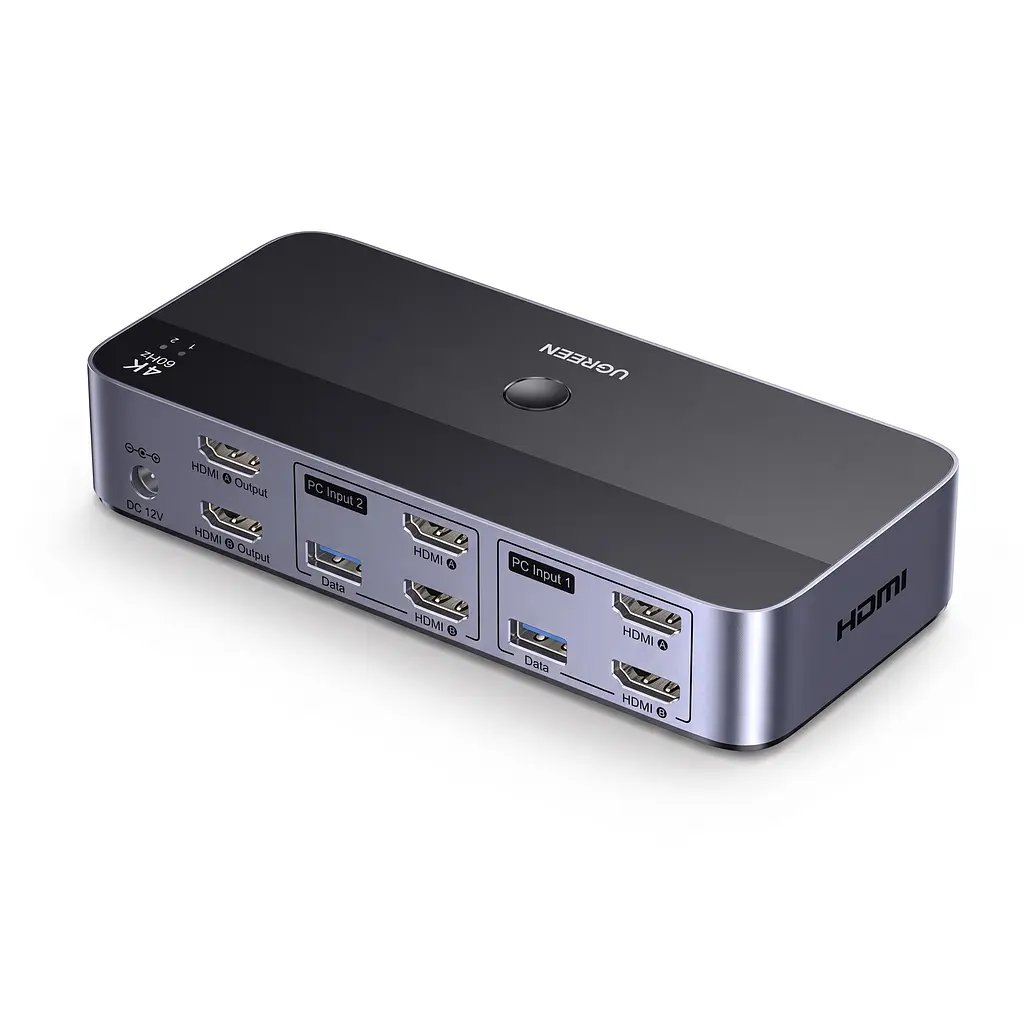

1. Підключіть відеовиходи кожного комп’ютера до HDMI A та HDMI B відповідної групи PC Input.
2. З’єднайте USB кожного комп’ютера з його портом Data. Самого HDMI-підключення недостатньо для роботи USB-клавіатури та миші.
3. Підключіть монітори до HDMI Output A та B. Вхід A відповідає виходу A, а вхід B — виходу B; перехресного виведення немає.
4. Підключіть спільну USB-периферію до периферійних портів, а настільний контролер — до порту керування.

Режими двох екранів і вимоги до HDMI

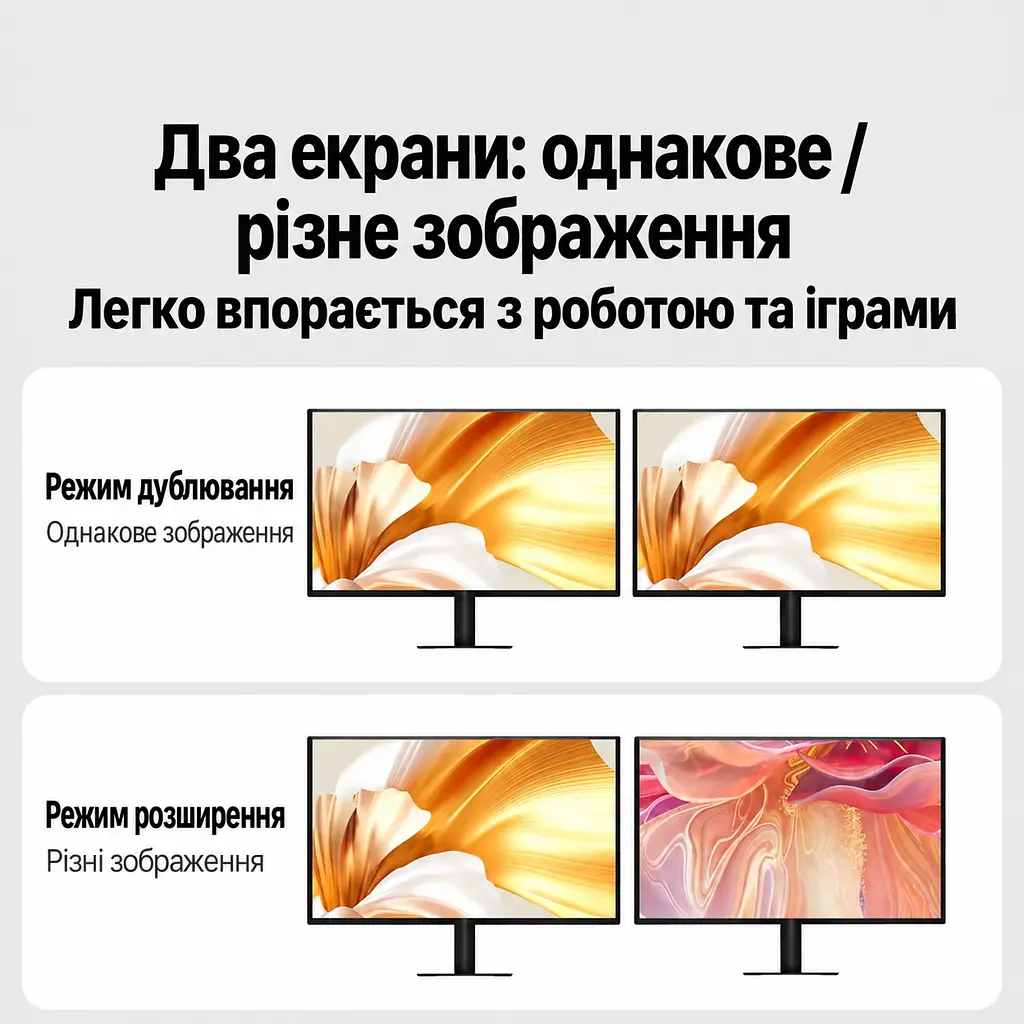

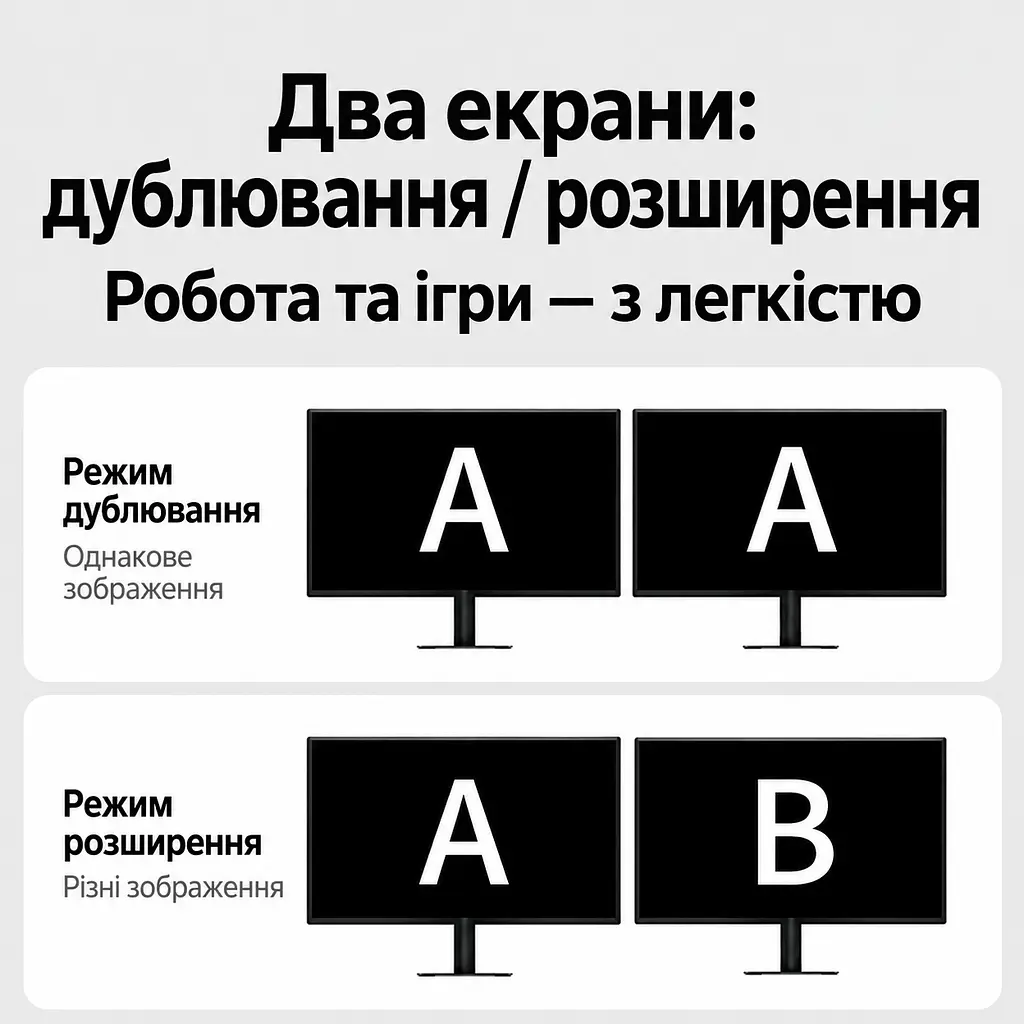

• У режимі дублювання обидва екрани показують однакове зображення. Розширення дозволяє використовувати монітори як різні частини робочого столу вибраного комп’ютера.
• Підтримуються 4K 60 Гц, 2K 144 Гц і 1080p 240 Гц. Щоб отримати потрібну роздільну здатність і частоту, цей режим мають підтримувати комп’ютер, дисплей та HDMI-кабелі.
• Перемикач підтримує VRR і Dolby Vision.
• У лабораторних випробуваннях виробника для 4K 60 Гц використовували HDMI-кабелі 28 AWG завдовжки до 3 м на вході та до 3 м на виході; для 4K 30 Гц — 26 AWG до 10 м з кожного боку; для 1080p 60 Гц — 24 AWG до 15 м з кожного боку.
• Під час підбору HDMI-кабелів враховуйте одночасно довжину та калібр. Наведені лабораторні конфігурації не гарантують такого самого результату з довільними кабелями відповідної довжини.

Спільна периферія та керування зі столу

Для спільної периферії передбачено три USB-A та один USB-C з USB 3.0 і швидкістю передавання даних до 5 Гбіт/с. Можна користуватися клавіатурою й мишею, зокрема бездротовими, а також принтером, USB-накопичувачем і корпусом для жорсткого диска з вибраним комп’ютером.

Перемикайте комп’ютери кнопкою на корпусі або комплектним настільним контролером із незнімним кабелем. Світлові індикатори показують вибраний комп’ютер, а силіконові ніжки допомагають утримувати перемикач на столі.

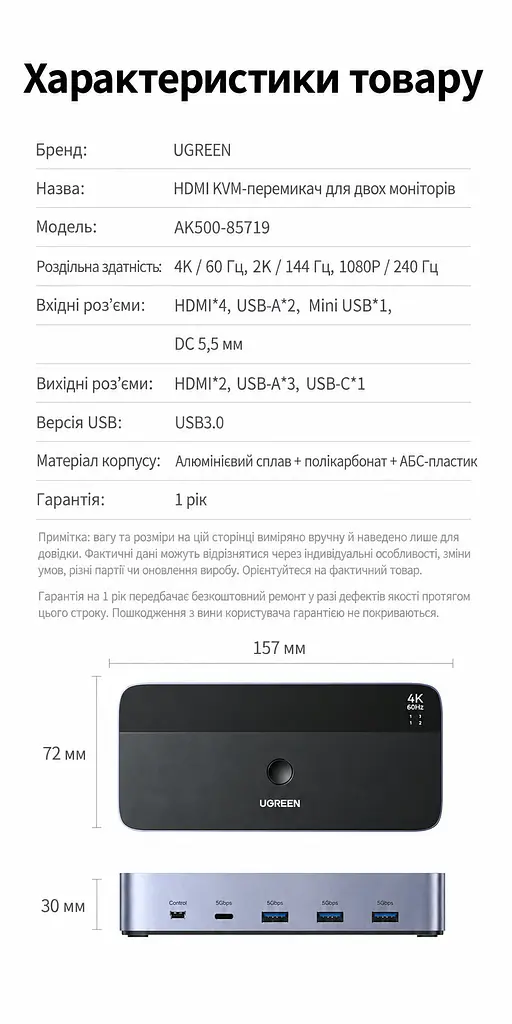

Технічні характеристики

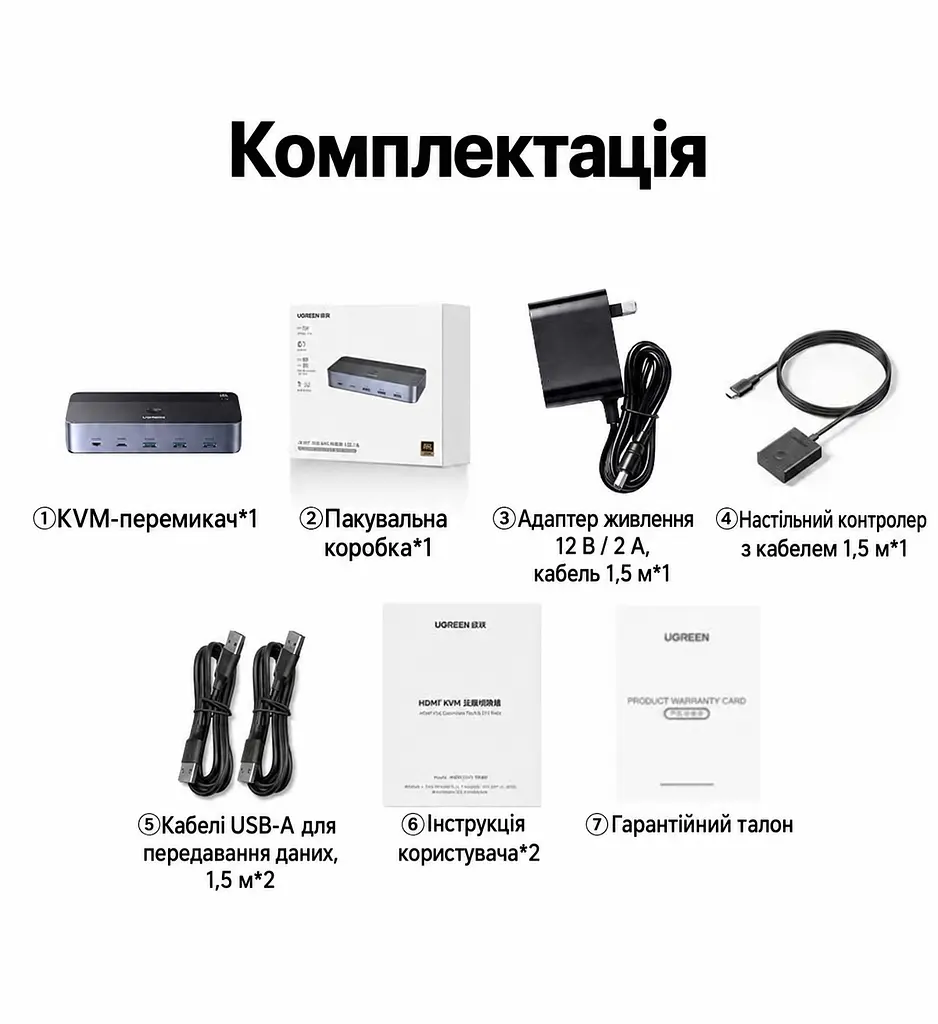

Комплектація
