Аналізатор спектра LiteVNA (LibreVNA 100 кГц – 6 ГГц)

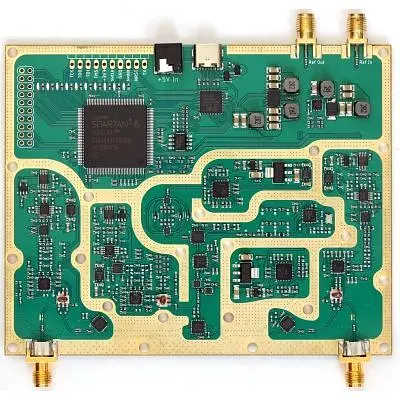

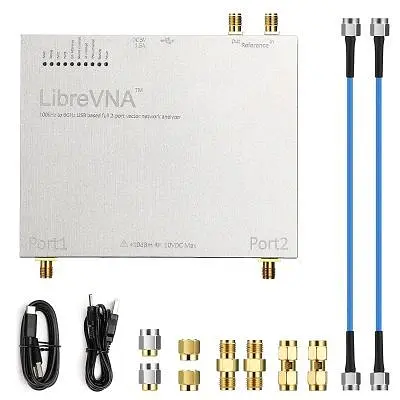

LibreVNA – це двопортовий векторний аналізатор ланцюгів з відкритим вихідним кодом і підключається до ПК через інтерфейс USB. Пристрій являє собою ВЧ-модуль з базовими обчислювальними можливостями, а решта обробки даних відбувається в додатку для ПК. На друкованій платі є три АЦП та одна ПЛІС (FPGA) для обробки всіх сигналів. Пристрій здатний виконувати вимірювання по 10000 точок з двома портами протягом однієї секунди і має ефективний динамічний діапазон 100 дБ. Завдяки наявності двох вимірювальних портів, цей векторний аналізатор ланцюгів може використовуватися для вимірювання повного набору S-параметрів (S11 / S12 / S21 / S22). Незважаючи на те, що апаратна частина LibreVNA розроблена як VNA, загальна апаратна архітектура настільки схожа на архітектуру аналізатора спектру, що можна проводити так само і прості двоканальні вимірювання спектру. Обмеження архітектури: Конструктивні особливості LibreVNA, що розробляється як проект із відкритим вихідним кодом, накладають деякі обмеження: Розв’язка у порту вимірювального S12 на 10 дБ гірше, ніж у порту вимірювального S21.У діапазоні частот вище 3 ГГц характеристики знижуються , у результаті ізоляція порту становить лише 50 дБ на частоті 6 ГГц. Крім того, нижче 1 МГц характеристики знижуються зі зменшенням частоти, а ефективний динамічний діапазон зменшується до 70 дБ на частоті 100 кГц. Вихідна потужність може знижуватися на частотах нижче 1 МГц та вище 3 ГГц. Живлення: 5 В постійного струму, 1.5 А (USB або 3.5 мм роз’єм) Підтримувані ОС: Windows, Linux, MacOS Габаритні розміри: 122 x 98 x 16 мм Комплектація: 1 x кабель USB – USB 3.5 мм 1 x кабель USB-USB-C2 x кабелі 30 см SMA male - SMA male1 x калібрувальний стандарт SMA male – OPEN1 x калібрувальний стандарт SMA male – SHORT2 x калібрувальних стандартів SMA male - LOAD2 x перехідника SMA female - SMA female2 x перехідника SMA male - SMA male
