Середня матрична панель RGB LED 16×32

Середня матрична панель RGB LED 16×32

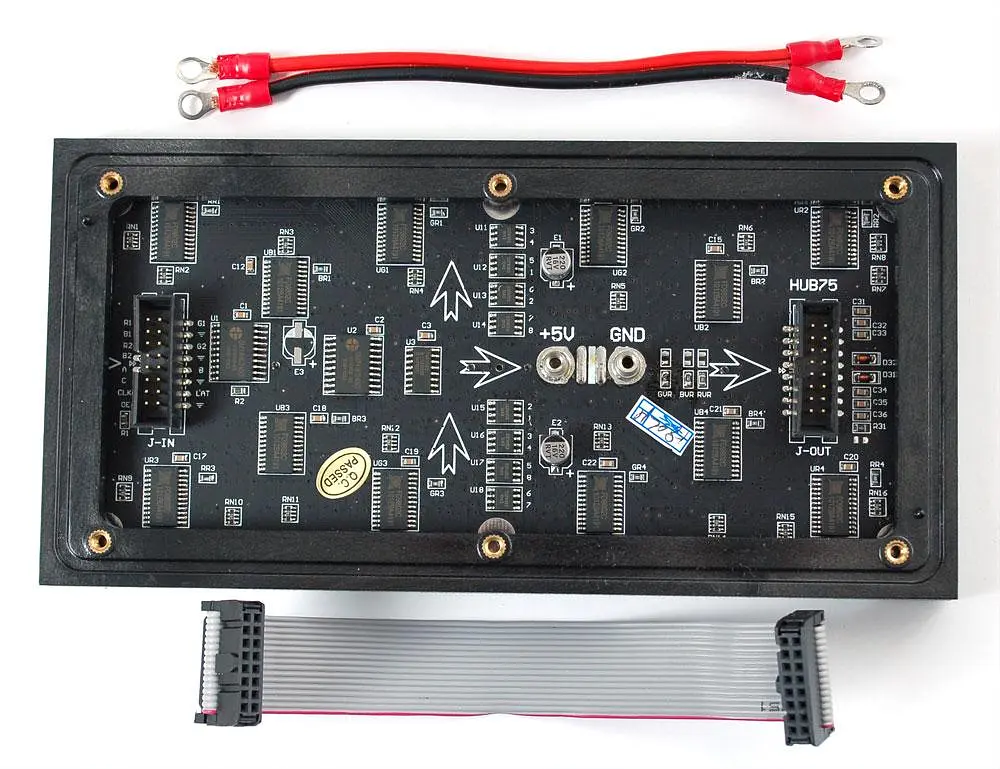

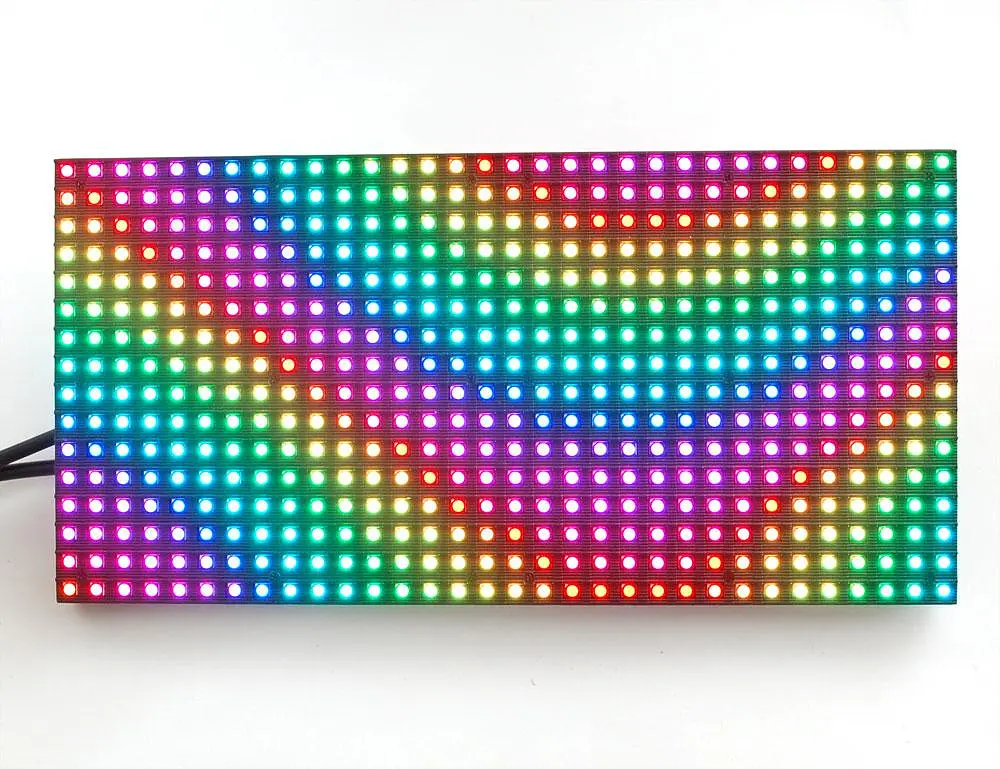

Додайте трохи Таймс-сквер у свій будинок за допомогою цієї світлодіодної матриці RGB 16 x 32. Ці панелі зазвичай використовуються для створення відеостін, тут, у Нью-Йорку, ми бачимо їх з обох боків автобусів та автобусних зупинок, для відображення анімації або коротких відеокліпів. Ми подумали, що вони виглядають дійсно круто, тому ми взяли кілька коробок із ними із заводу. Вони мають 512 яскравих світлодіодів RGB, які розташовані в сітці 16×32 на передній панелі. На задній панелі знаходиться друкована плата з двома роз`ємами IDC (один вхід, один вихід: теоретично ви можете з`єднати їх разом) та 12 16-бітових клямок, які дозволяють керувати дисплеєм зі швидкістю сканування 1:8. Ці дисплеї є "ланцюжковими" - підключайте один вихід до наступного входу - але наш приклад коду Arduino не підтримує це (поки що). Для цього потрібен високошвидкісний процесор і більше оперативної пам`яті, ніж Arduino! Для цих панелей потрібно 12 цифрових контактів (6 біт даних, 6 біт управління) та гарне джерело живлення 5 В, до 2 А на панель. Ми пропонуємо наш регульований адаптер 5 В на 2 А, а потім припаяти гніздо, наприклад, від нашого подовжувача. Будь ласка, ознайомтеся з нашим посібником для отримання більш детальної інформації! Майте на увазі, що ці дисплеї призначені для керування ПЛІС або іншими високошвидкісними процесорами: у них немає вбудованого керування ШІМ будь-якого типу. Натомість ви повинні перемальовувати екран знову і знову, щоб "вручну" керувати ШИМ всього цього. На 16 МГц Arduino нам вдалося вичавити 12-бітовий колір (4096 кольорів) з 20% завантаженням ЦП, але цей дисплей дійсно засяяв би, якби керувався будь-яким ПЛІС, CPLD, Propeller, XMOS або іншим високошвидкісним багатоядерним контролером. Хорошою новиною є те, що дисплей попередньо збалансований по білому з гарною однорідністю, тому якщо ви увімкнете всі світлодіоди, він не буде особливо забарвленим білим.
