Новое универсальное интеллектуальное зарядное устройство LiitoKala Lii-M4S с питанием от порта USB Type-C.

Liito-Kala Lii-M4S - умное зарядное устройство с максимально возможной функциональностью, оно умеет:

• Заряжать - с автоматическим выбором типа аккумулятора (Li-ion/NiMH) и ручным выбором тока (300/500/700/1000мА). Током 1000 и 700мА можно заряжать аккумуляторы только в двух любых слотах если установлено только 2 аккумулятора.
• Разряжать - полезная функция для восстановления аккумуляторов, имеющих "эффект памяти" (NiCd) и тестировать "разрядную" ёмкость. Можно выбрать ток разрядки - 250 или 500 мА.
• Тестировать - измерять ёмкость аккумулятора в процессе циклов разрядки/зарядки. Можно выбрать ток зарядки/разрядки - 300/500/700/1000мА.
• Показывать состояние зарядки каждого аккумулятора с отображением всех основных характеристик в режиме "реального времени".
• Кроме этого, зарядное устройство LiitoKala Lii-M4S может служить в качестве источника питания USB и заряжать мобильные телефоны, планшеты, смартфоны и прочую электронику.
• Зарядное устройство может заряжать большинство самых популярных типов цилиндрических аккумуляторов - Li-Ion, Ni-MH и Ni-Cd.
• Благодаря 4-м независимым каналам вы сможете задавать режим работы для каждого аккумулятора отдельно, а также получать информацию о каждом аккумуляторе (значение ёмкости, напряжения, уровня заряда).
• Очень полезной функцией LiitoKala Lii-M4S является измерение ёмкости Li-ion, Ni-MH и Ni-Cd аккумуляторов при зарядке и тестировании аккумуляторов, причём измерение ёмкости производится отдельно на каждый канал.

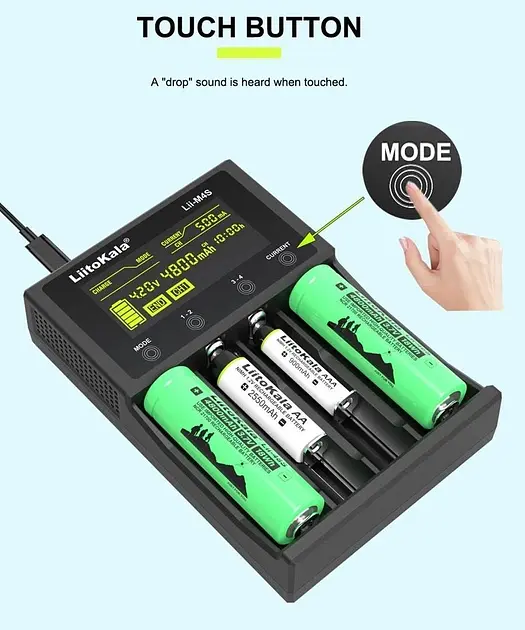

Из отличительных особенностей зарядки Lii-M4S можно отметить сенсорные кнопки с звуковым подтверждением нажатия. Такая инновация исключает механическую усталость переключателей, упрощает управление устройством и продлевает срок его службы.

Благодаря подвижному минусовому контакту каждый слот в зарядном устройстве Lii-M4S подстраивается под длину аккумулятора и обеспечивает надежный контакт. С LiitoKala Lii-M4S вам не нужно покупать несколько зарядных устройств - вы сможете заряжать различные форм-факторы аккумуляторов одним зарядным устройством.

Из приятных особенностей стоит отметить резиновые "ножки", благодаря которым ЗУ прочно стоит и не "катается" по столу, большое количество вентиляционных отверстий для предотвращения перегрева при высокой нагрузке, а также, яркую подсветку дисплея, которая автоматически отключается через 30 секунд после последнего нажатия на кнопку.

В устройстве реализованы следующие функции:

• Программа CHARGE - заpядное устройство полностью заряжает аккумулятор выбранным током.
• Программа DISCHARGE - зарядное устройство полностью разряжает аккумулятор, при этом на дисплее отображается емкость, вычисленная во время разряда аккумулятора.
• Программа TEST - заpядное устройство сначала полностью разрядит аккумулятор, затем зарядит, при этом на дисплее отображается емкость, вычисленная во время полного заряда аккумулятора.
• Программа STORAGE - режим хранения, предназначен для хранения Li-ion элемента при напряжении 3,7В.

В процессе рабочего режима или после его завершения на экране может отображаться следующая информация:

• номер выбранного канала (1, 2, 3, 4).
• название программы (CHARGE, DISCHARGE, TEST, STORAGE).
• ток заряда (mA).
• время заряда (h).
• накопленная или разрядная емкость (mAh).
• текущее напряжение аккумулятора (V)
• статус зарядки (5-ступенчатый индикатор).

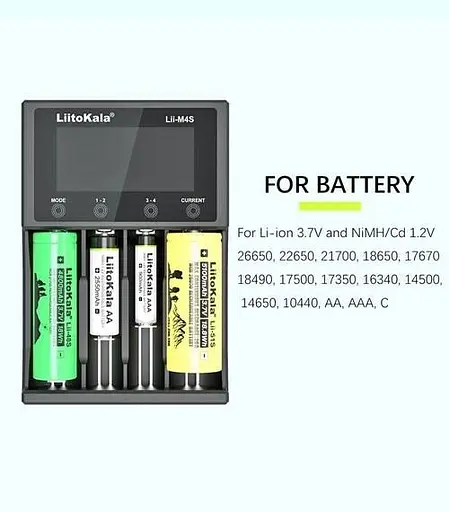

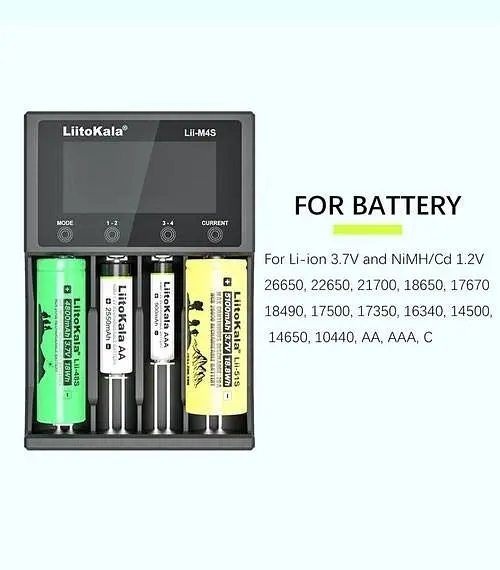

Зарядное устройство LiitoKala Lii-M4S может работать со следующими типами аккумуляторов:

• Ni-Mh/Ni-Cd: AAA, AA, A, C (R14), SC.
• Li-ion: 18650, 14500, 18490, 18350, 17670, 17500, 16340 (rcr123a), 26650, 26500, 32650, 20700, 21700 и другими с длиной до 70 мм.

Преимущества и отличительные особенности.

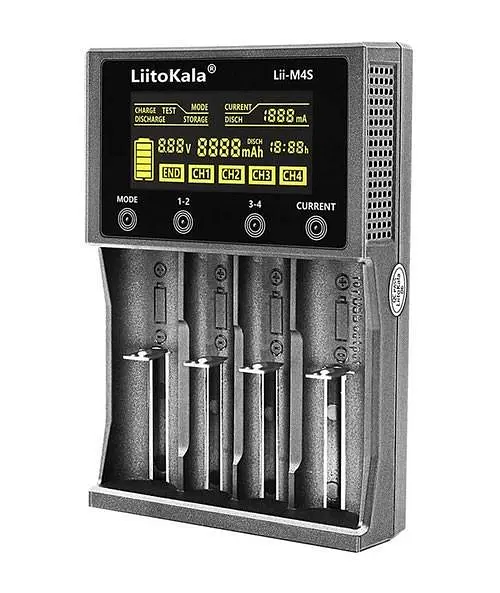

• Большой качественный HD LCD-экран с подсветкой для отображения точного напряжения и уровня заряда аккумулятора.
• 4 независимых каналов зарядки с защитой от обратной полярности, короткого замыкания, перегрузки по току, перенапряжения и функцией активации при нулевом напряжении
• Регулируемый ток заряда / теста: 300мA, 500мА, 700мА или 1000мA.
• Регулируемый ток разряда - 250мА или 500мA.
• Управление с помощью сенсорных кнопок с звуковым подтверждением нажатия.
• Каждый канал зарядки имеет независимое отображение состояния зарядки.
• Постоянная индикация текущего напряжения аккумулятора с точностью до десятых долей вольта.
• Индикация времени работы для каждого канала с точностью до минуты.
• Зарядное устройство автоматически контролирует уровень заряда батарей и выдаёт сообщение на дисплее при ошибках.
• Ручной выбор тока для зарядки аккумуляторов разного типоразмера.
• 4 вида защиты: от перезарядки, перенапряжения, короткого замыкания и неправильной полярности отдельно для каждого канала.
• Автоматическое отключение после завершения зарядки аккумулятора (отдельно каждый канал).

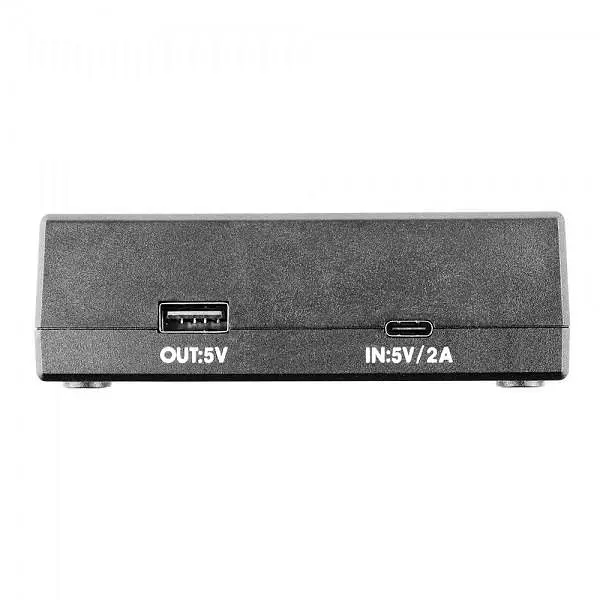

• Встроенный порт питания USB Type-C с характеристиками 5V/2A и выходной порт USB 5V для функции PowerBank.

Питание.

Liito-Kala Lii-M4S питается от порта Type-C, кабель которого идет в комплекте с устройством.

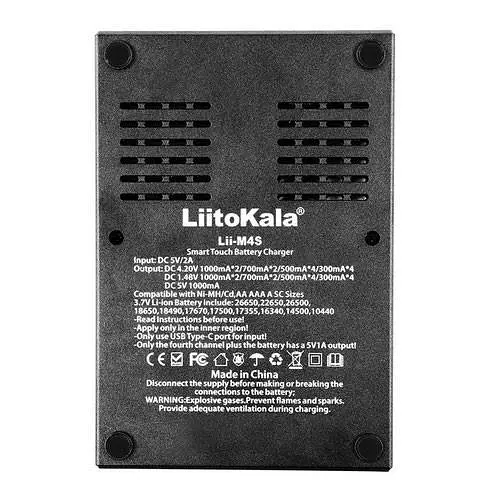

Технические характеристики.

• 4 независимых канала зарядки для Li-Ion, Ni-MH и NiCd батарей.
• Наличие 4 режимов работы устройства: CHARGE, DISCHARGE, TEST и STORAGE.
• LCD дисплей отображает состояние заряда каждого слота независимо друг от друга.
• Подсветка LCD дисплея (автоотключение).
• USB выход 5В 1A для зарядки устройств USB (телефон, планшет и т.д.).
• Возможность устанавливать ток заряда: 300/500/700/1000 мА.
• Регулируемый ток разряда - 250мА или 500мA.
• Встроенная схемы защиты от перезаряда, короткого замыкания.
• Выходное напряжение: 4.2 / 3.7 / 1.42 / 1.2 В (выбирается автоматически в зависимости от типа установленного аккумулятора).
• Определение полного заряда Ni-Cd/Ni-MH аккумуляторов по напряжению (1,48V).
• Определение полного заряда Li-ion аккумуляторов по напряжению (4.2V).
• Активация полностью разряженных аккумуляторов.
• Питание на входе: Type-C 5V 2A.
• Рабочая температура: 0 - 40°C.
• Размер: 146x100x33мм.
• Вес: 203 г.

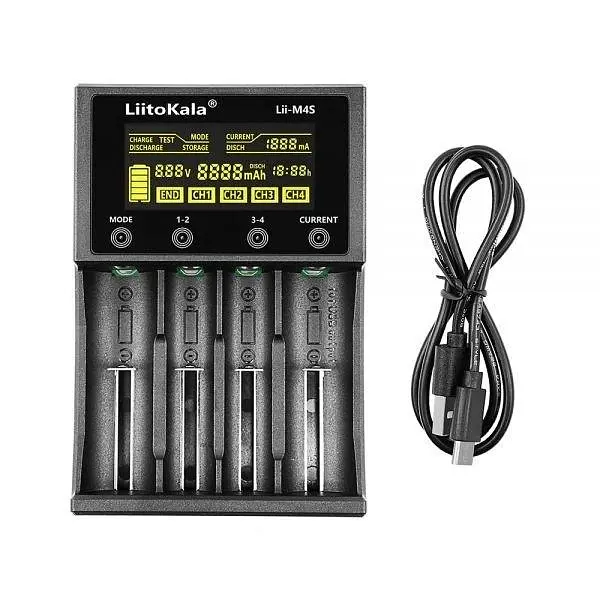

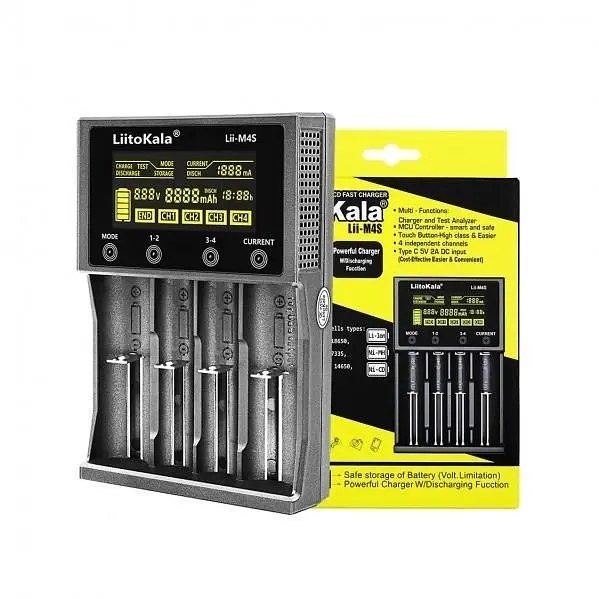

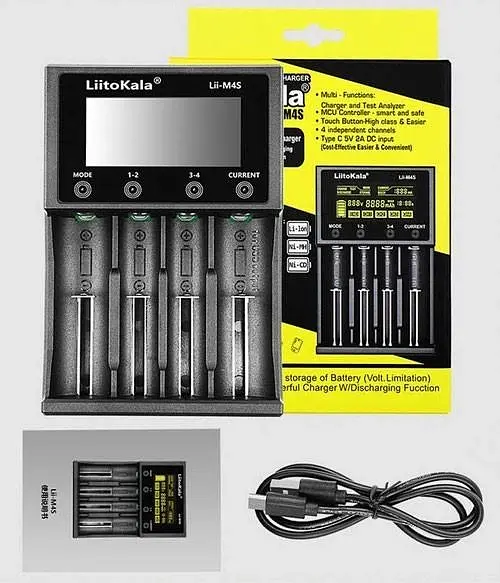

Комплект поставки:

• З/У, кабель USB Type-C
• инструкция (RU/EN)
• упаковка.

Режим заряда (Charge):

1. После подключения зарядного устройства к сети прозвучит звуковой сигнал и на экране отобразится NULL - аккумуляторы отсутствуют в зарядном устройстве.
2. После того, как Вы вставите аккумуляторы в слот/слоты зарядное устройство определит их и автоматически начнет заряжать током 500мА. На экране будет надпись CHARGE.
3. По умолчанию ток заряда устанавливается 500мА, для самостоятельного выбора тока заряда Вам нужно нажать на кнопку CURRENT и выбрать нужный ток (величина тока заряда будет написана в правой части экрана). Стоить заметить, что ток заряда и режим работы может быть выбран только в течение первых восьми секунд после вставки аккумуляторов, пока мигает надпись CHARGE, по истечению этого времени канал блокируется и изменить параметры зарядки можно только после повторной установки аккумулятора.
4. После того, как зарядное устройство начала процесс заряда Вы можете посмотреть параметры аккумулятора на экране зарядного устройства. Зарядное устройство покажет Вам: текущую ёмкость аккумулятора, время заряда, ток заряда и напряжение на аккумуляторе.
5. После окончания зарядки аккумулятора на экране зарядного устройства Вы увидите надпись END - это означает, что аккумулятор полностью заряжен и его можно извлекать из зарядного устройства.

Режим разряда:

1. Чтобы разрядить аккумуляторы Вам необходимо вставить аккумуляторы в зарядное устройство и кнопкой MODE выставить режим DISCHARGE.
2. Также Вы можете задать ток разряда аккумуляторов 250 до 500мА воспользовавшись кнопкой CURRENT, по умолчанию ток зарядки задан 500мА.
3. По окончанию процесса разрядки на экране появится надпись END, которая оповестит Вас, что процесс закончен и аккумуляторы можно извлекать.

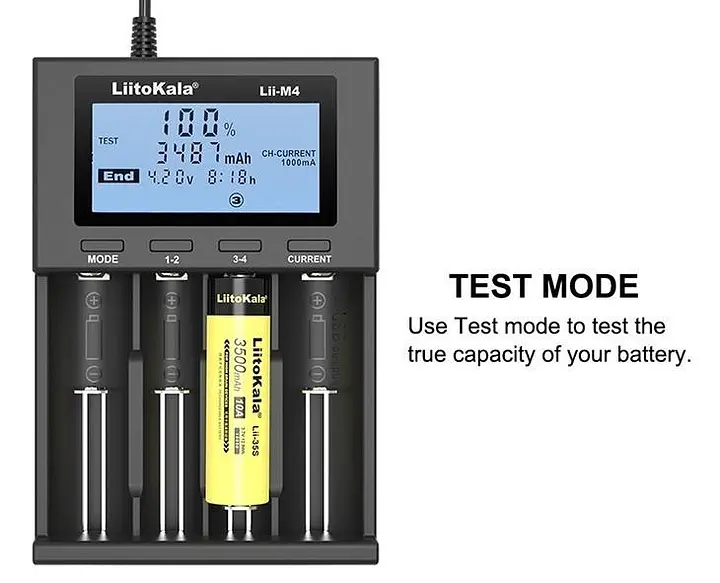

Тест:

1. Тестирование аккумуляторов можно использовать для определения реальной ёмкости элементов (в мАч) или восстановления емкости аккумуляторов, имеющих т.н. "эффект памяти".
2. Для тестирования ёмкости аккумуляторов Вам нужно вставить их в зарядное устройство и с помощью кнопки MODE выбрать режим TEST.
3. После выбора режима TEST Вы можете задать ток заряда/разряда при помощи кнопки CURRENT (ток заряда можно выбрать только в течение 8 сек. после установки аккумуляторов).
4. По окончанию процесса тестирования на экране появится надпись END и Вы сможете увидеть измеренную ёмкость аккумуляторов на экране.

Режим STORAGE (Хранение):

1. Режим STORAGE предназначен для хранения Li-ion аккумуляторов при напряжении 3,7 В.
2. В любом режиме нажмите и удерживайте кнопку MODE, а затем короткими нажатиями выберите режим STORAGE.
3. Режим поддерживает только Li-ion элементы питания.
4. В режиме STORAGE литиевая батарея с напряжением выше 3,7В будет разряжаться до тех пор, пока напряжение батареи не станет 3,7В; литиевая батарея с напряжением ниже 3,7В будет заряжаться до тех пор, пока напряжение батареи не станет 3, 7В; система автоматически обнаружит и проконтролирует весь процесс.

Кроме вышеописанных функций в зарядном устройстве LiitoKala Lii-M4S Вы можете задавать разные режимы работы для каждого аккумулятора - для этого в зарядном устройстве под каждым каналом есть кнопка с цифрами 1-2 и 3-4. Чтобы задать свой режим работы для каждого аккумулятора достаточно вставить аккумуляторы и нажать на кнопку соответствующего канала после чего задать его параметры.

Подсветка LCD дисплея активируется при нажатии любой кнопки и автоматически отключается через 30 секунд простоя. Вручную подсветку дисплея можно отключить долгим удержанием любой кнопки с номером слота.

Внимание! Батареи не cмогут быть заряжены в случае несоблюдения правильной полярности и плохого контакта полюсов батареи с контактами зарядного устройства. Перед использованием зарядного устройства проверьте что используемые вами аккумуляторы/батареи совместимы с зарядным устройством! Не пытайтесь зарядить с помощью данного зарядного устройства Li-polymer аккумуляторы, так как это небезопасно и может привести к выходу из строя как аккумуляторов, так и зарядного устройства! Не используйте зарядное устройство в условиях высокой влажности и температуры!
