Кабельний тестер професійний Ewell SC8108, RJ-45 з пошуком обриву кабелю

Кабельний тестер професійний Ewell SC8108, RJ-45 з пошуком обриву кабелю Кабельний тестер Ewell SC8108 (RJ-45) використовується для визначення місця розташування помилки під'єднання (10% довжини кабелю від початку, середня частина або 10% від кінця).

Тестер для перевірки справності кабельних мереж STP/UTP крученої пари, коаксіального кабелю та телефонної лінії. Для під'єднання коаксіального кабелю та телефонної лінії необхідно додатково використовувати перехідники RJ45-BNC і RJ45-RJ11. Перехідники до комплекту постачання тестера не входять і купуються окремо.

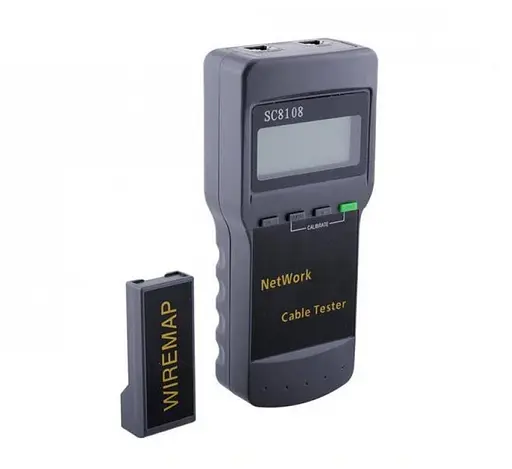

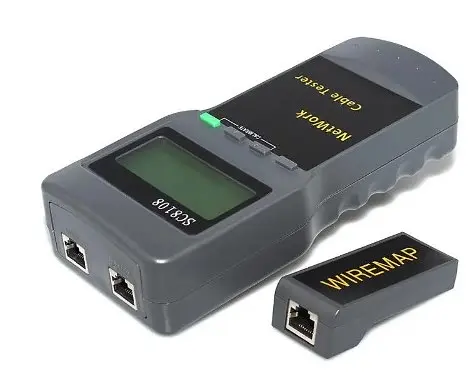

Тестер складається з основного активного блока та віддаленого пасивного блока. На активному блоці є основне "MAIN" (M) і петльове (поворотне) "LOOPBACK" (L) гнізда для під'єднання кабелю, що перевіряється, з роз'ємом RJ-45. На пасивному блоці є гніздо під RJ-45 для віддаленого кінця (R).

Показання вимірювань виводяться на великий легкозчитаний рідкокристалічний дисплей 4х16 символів, розмірами 61.6 x 25.2 мм.

На лицьовій поверхні тестера є 4 кнопки керування: живлення, вгору по меню, підтвердження/повернення, вниз по меню.

Живлення здійснюється від 4 батарей АА. Для їх заміни потрібно відкрити кришку на задній стороні корпусу. Для економії споживання живлення є функція автоматичного вимкнення тестера у разі бездіяльності впродовж 30 хвилин.

Можливості тестера Ewell

• Визначення помилок у кабелі категорій 5E, 6, коаксіального кабелю та телефонної лінії.
• Визначення розриву кабелю, короткого замикання, розведення кабелю, зворотного перехресного під'єднання.
• Примітка: тестер не може визначити точне місце розташування короткого замикання.

Функції вибору головного меню

• WireMap — перевірка та визначення розводів монтажної схеми кабелю, за портами М, L, R і визначення місця перебування помилки.
• Pair&Length — пара та вимірювання довжини, використовується для перевірки та визначення довжини кабелю, відстань до обриву, з'єднання та перетину пар.
• Соах/Tеl — вимірювання довжини коаксіального кабелю та телефонної лінії, використовується для перевірки та вказівки розімкнутого ланцюга, короткого замикання.
• Setup — калібрування й початкове настроювання тестера.

Характеристики:

• модель: SC8108;
• роз'єм під'єднання: RJ-45;
• довжина вимірюваної крученої пари: до 1350 м;
• одиниці вимірювання довжини: метри, фути;
• точність калібрування: 3% (+/-0.5 м) (калібрувальний кабель 5 M);
• точність вимірювання: 5% (+/- 0.5 м) (АMP, AT&T кабель категорії 5);
• дисплей: 61.6 x 25.2 мм;
• живлення: 1,5в АА батареї — 4 шт. (в комплект постачання не входять);
• розміри: 180 х 80 х 40 мм.

Комплект постачання:

• тестер SC8108;
• посібник з експлуатації (англійський).
