Кабельный тестер профессиональный Ewell SC8108, RJ-45 с поиском обрыва кабеля

Профессиональный кабельный тестер Ewell SC8108, RJ-45 с поиском обрыва кабеля Кабельный тестерEwell SC8108(RJ-45) используется для определения места расположения неисправности соединения (10% длины кабеля от начала, средняя часть или 10% от конца).

Тестер для проверки исправности кабельных сетей STP/UTP витой пары, коаксиального кабеля и телефонной линии. Для подключения коаксиального кабеля и телефонной линии необходимо дополнительно использовать переходники RJ45-BNC и RJ45-RJ11. Переходники в комплект поставки тестера не входят и приобретаются отдельно.

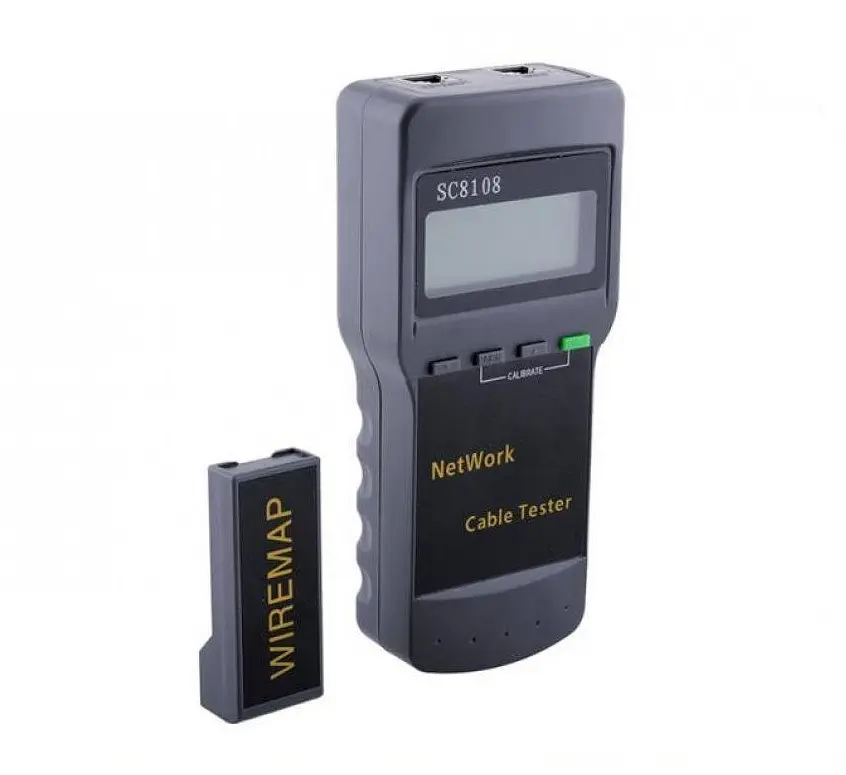

Тестер состоит из основного активного блока и удаленного пассивного блока. На активном блоке имеются основное «MAIN» (M) и петлевое (обратное) «LOOPBACK» (L) гнезда для подключения проверяемого кабеля с разъемом RJ-45. На пассивном блоке имеется гнездо под RJ-45 для удаленного конца (R).

Показания измерений выводятся на большой легкочитаемый жидкокристаллический дисплей 4х16 символов, размером 61,6 x 25,2 мм.

• На лицевой панели тестера имеются 4 кнопки управления: питание, вверх по меню, подтверждение/возврат, вниз по меню.

Питание осуществляется от 4 батареек АА. Для их замены необходимо открыть крышку на задней стороне корпуса. Для экономии энергии предусмотрена функция автоматического отключения тестера в случае бездействия в течение 30 минут.

• Возможности тестера Ewell SC8108:

• Определение неисправностей в кабеле категорий 5E, 6, коаксиальном кабеле и телефонной линии.
• Определение обрыва кабеля, короткого замыкания, разветвления кабеля, обратного перекрестного соединения.
• Примечание: тестер не может определить точное местоположение короткого замыкания.

Функции выбора главного меню

• WireMap — проверка и определение разводов монтажной схемы кабеля по портам М, L, R и определение места нахождения неисправности.
• Pair&Length — пара и измерение длины, используется для проверки и определения длины кабеля, расстояния до обрыва, соединения и пересечения пар.
• Coax/Tel — измерение длины коаксиального кабеля и телефонной линии, используется для проверки и указания размыкания цепи, короткого замыкания.
• Setup — калибровка и начальная настройка тестера.

Характеристики:

• модель: SC8108;
• разъем подключения: RJ-45;
• длина измеряемой витой пары: до 1350 м;
• единицы измерения длины: метры, футы;
• точность калибровки: 3% (+/-0,5 м) (калибровочный кабель > 5 м);
• точность измерения: 5% (+/- 0,5 м) (кабель AMP, AT&T категории 5);
• дисплей: 61,6 x 25,2 мм;
• питание: 1,5 В АА батареи — 4 шт. (в комплект поставки не входят);
• размеры: 180 х 80 х 40 мм.
• Комплект поставки:
• тестер SC8108;
• руководство по эксплуатации (на английском языке).
