Коммутатор MikroTik CRS106-1C-5S

CRS106 работает как обычный управляемый коммутатор Layer 2. При необходимости системный администратор может изменить конфигурацию устройства и задействовать возможности Layer 3, то есть функции маршрутизации.
Всё это стало возможным благодаря использованию фирменной операционной системы RouterOS.
Принцип работы CRS106
За основу для устройства взят SoC-чип QCA8511 производства Qualcomm. QCA8511 – система на кристалле, в состав чипа входит одноядерный вычислительный процессор с тактовой частотой 400 МГц. Непосредственно к процессору подключена постоянная флэш-память (объем 16 Мбайт) с программным кодом, а также в распоряжении процессора находится 128 Мбайт оперативной памяти.
Так же QCA8511 – встроенный аппаратный свеч на 12 интерфейсов. Центральный процессор и коммутатор объединены шиной в 1 Гбит/сек. В режиме коммутации L2 весь трафик обрабатывается на свеч, а участие процессора не требуется. На самом деле это конфигурация аппаратного бриджа (hardware bridge). Если требуется изолировать трафик или разделить сеть – по-прежнему можно применить VLAN и он также будет работать на аппаратном уровне на самом свече.
CRS106-1C-5S имеет очень компактный форм-фактор, наравне с десктопными маршрутизаторами компании, благодаря чему устройство поместится практически в любом боксе или распределительном ящике.

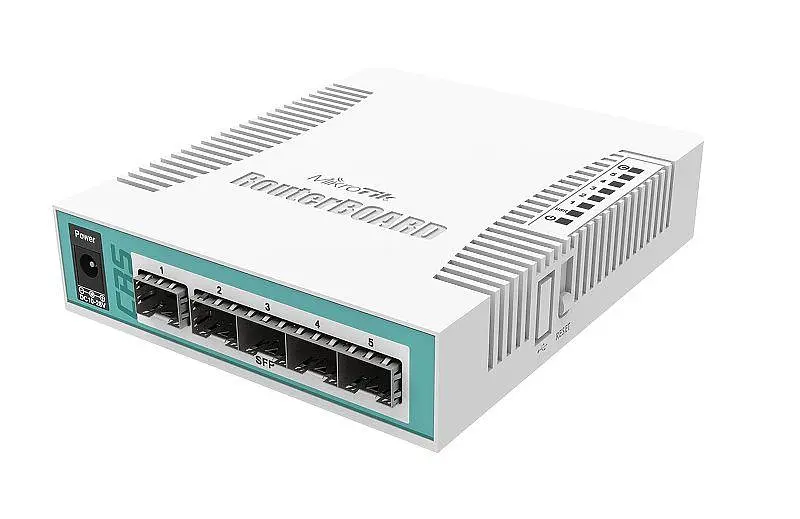

На передней панели содержится вход DC In для подачи питания и 5 слотов для установки SFP-модулей. На противоположной стороне устройства размещается комбо-порт.

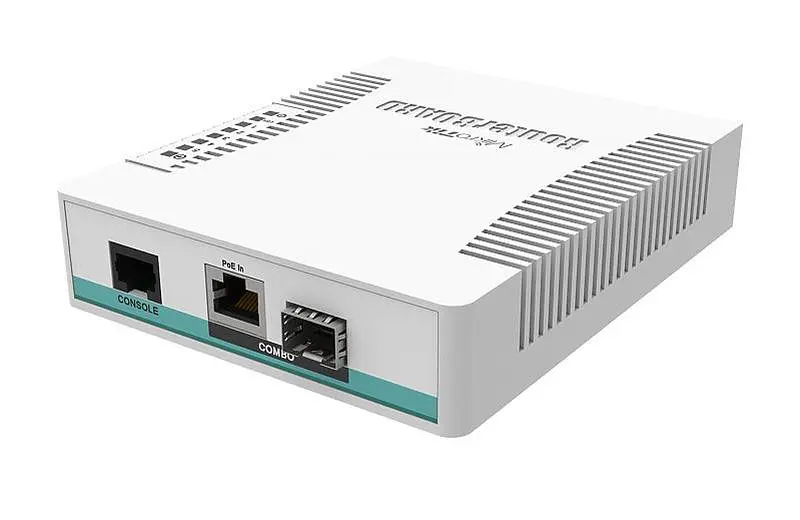

Комбо-порт
Комбо-порт представляет собой комбинированный интерфейс с возможностью программного выбора типа между RJ45 и SFP. Одновременно может быть активен только один интерфейс.
