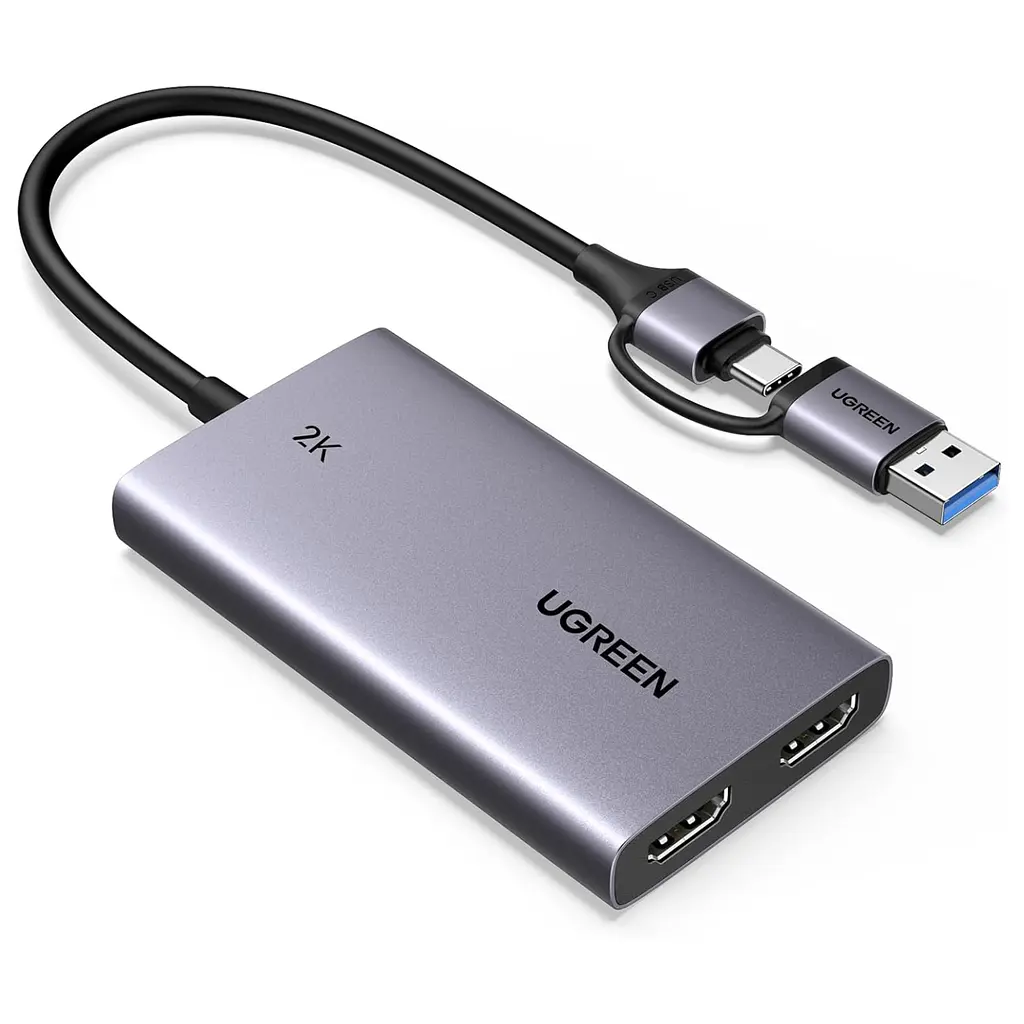

Карта відеозахоплення UGREEN CM726 з HDMI на USB-A/USB-C 3.0 захоплення 2K 30 Гц або 1080p 60 Гц з наскрізним виходом HDMI 4K 30 Гц для сигналу без захисту HDCP із захопленням звуку для OBS Studio формати YUY2 і MJPEG алюмінієвий корпус космічний сірий (25773)

Карта відеозахоплення UGREEN CM726 передає відео та звук із HDMI-джерела на комп’ютер або сумісний планшет через USB, а наскрізний HDMI-вихід дозволяє паралельно переглядати зображення на окремому екрані. Для вибору важливо врахувати режим запису, сумісність пристрою та програми захоплення: сигнал джерела має бути без HDCP-захисту.

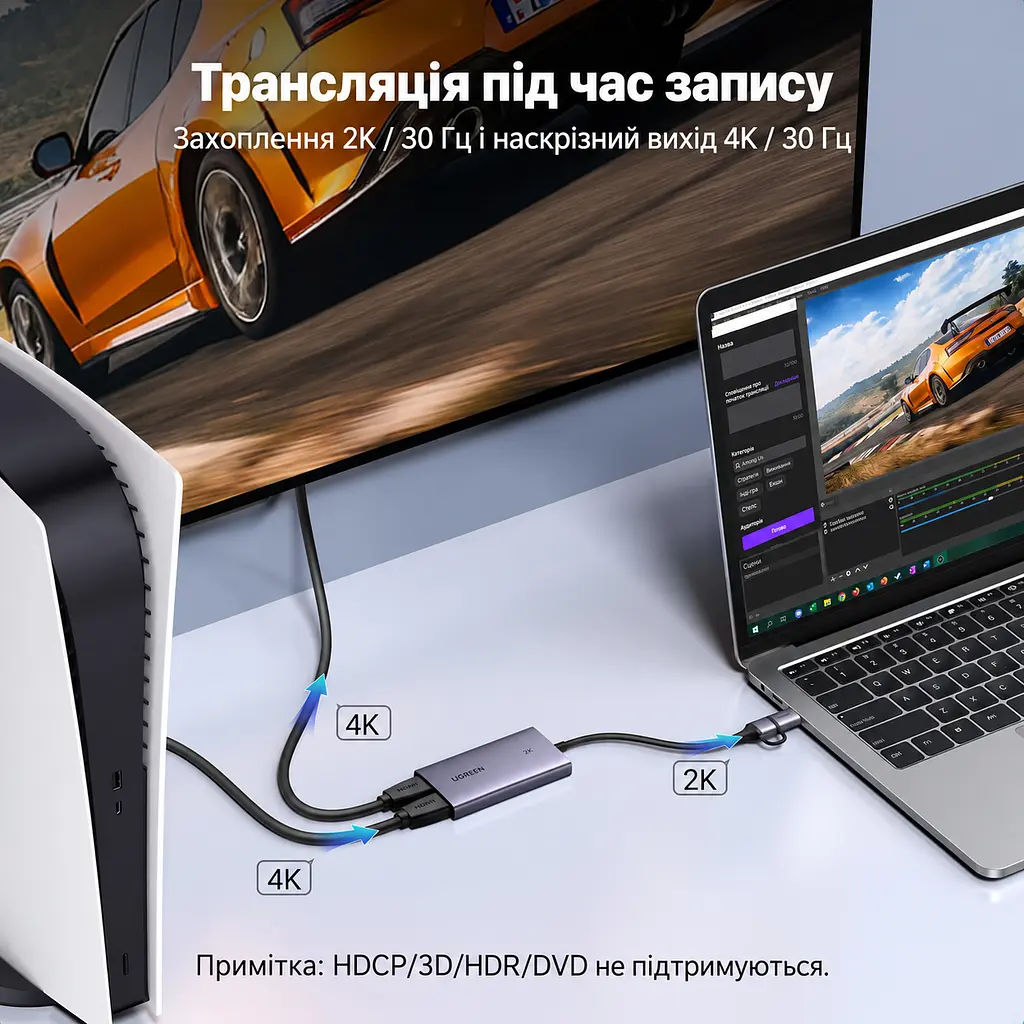

Режими запису та наскрізний перегляд

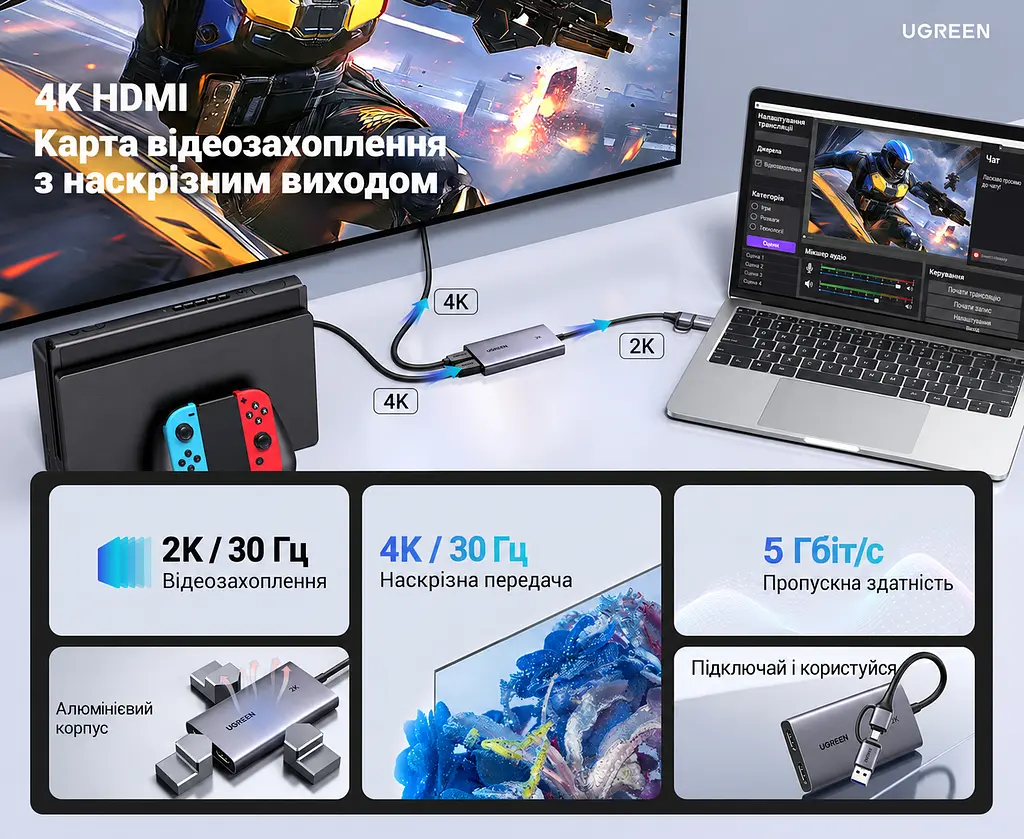

HDMI-вхід і наскрізний HDMI-вихід підтримують 4K 30 Гц, але це не режим запису через USB. Для захоплення можна вибрати 2K 30 Гц, якщо важливіша роздільна здатність, або 1080p 60 Гц, якщо пріоритетом є вища частота кадрів. Наскрізний вихід дає змогу переглядати зображення на телевізорі чи моніторі одночасно із захопленням.

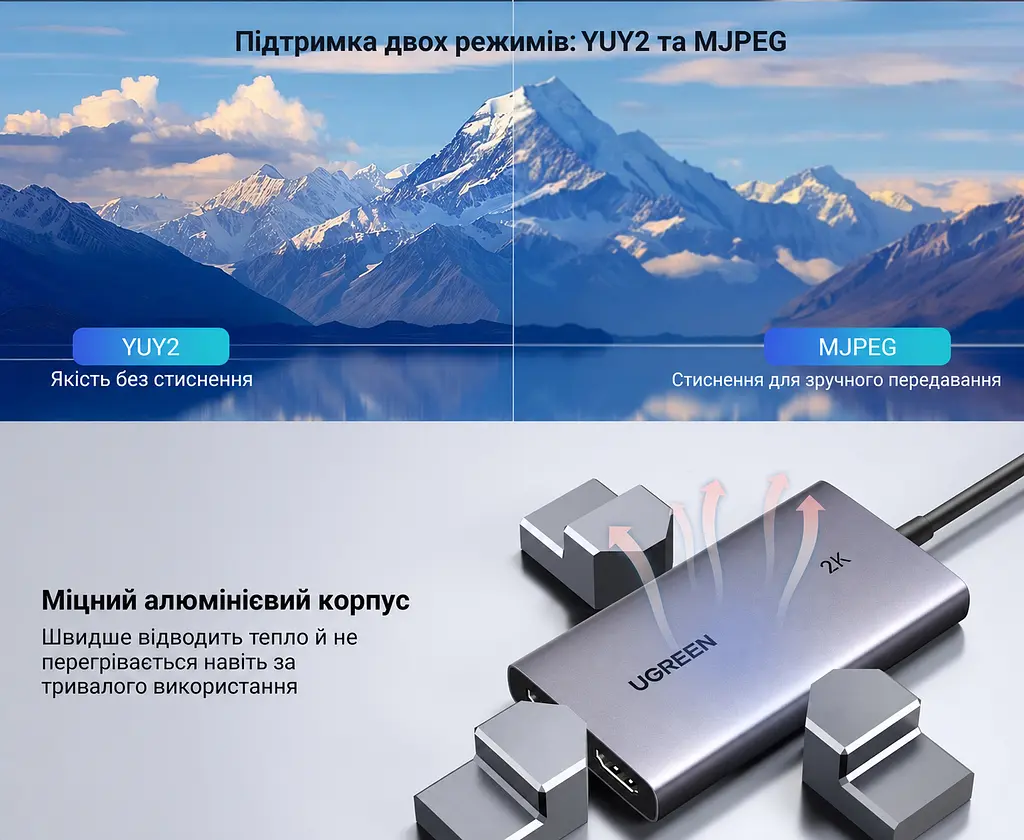

Карта підтримує YUY2 для передавання відео без стиснення та MJPEG — зі стисненням.

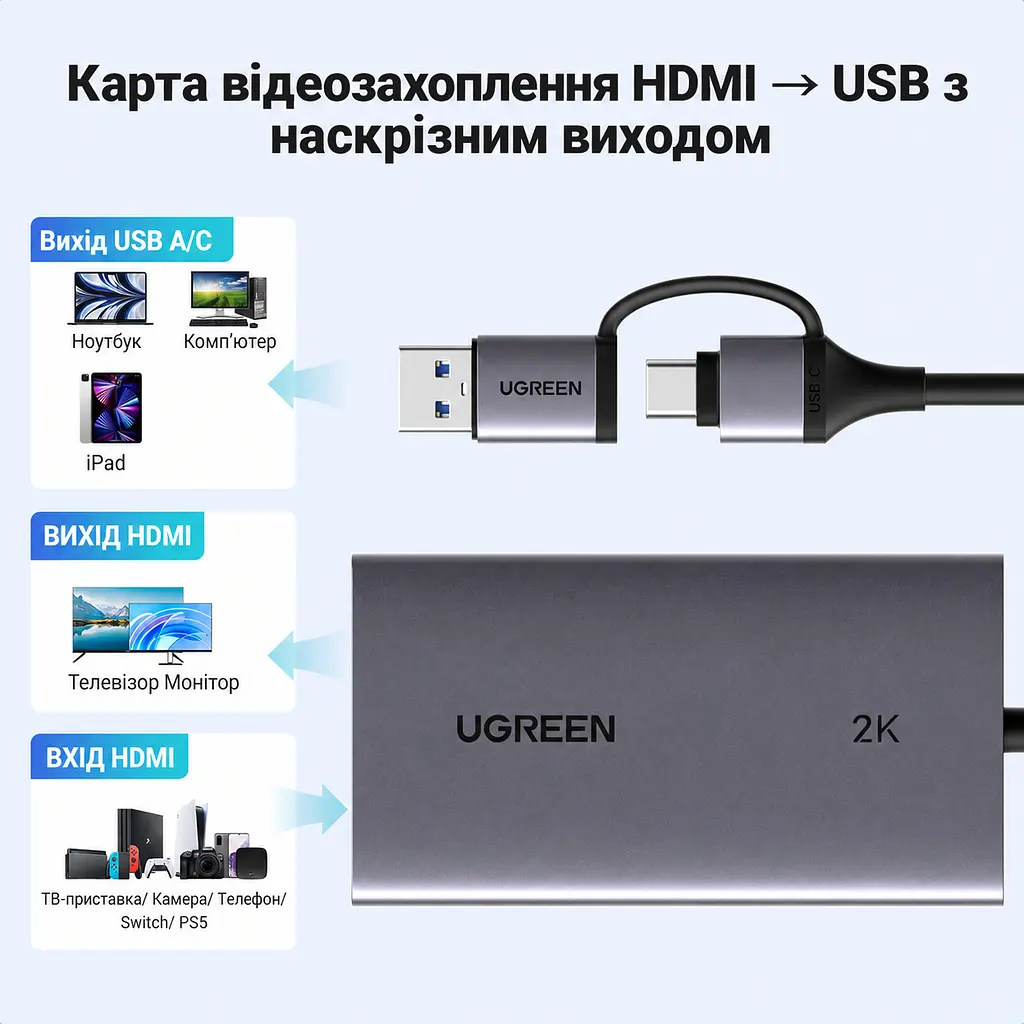

Підключення джерела, пристрою запису та екрана

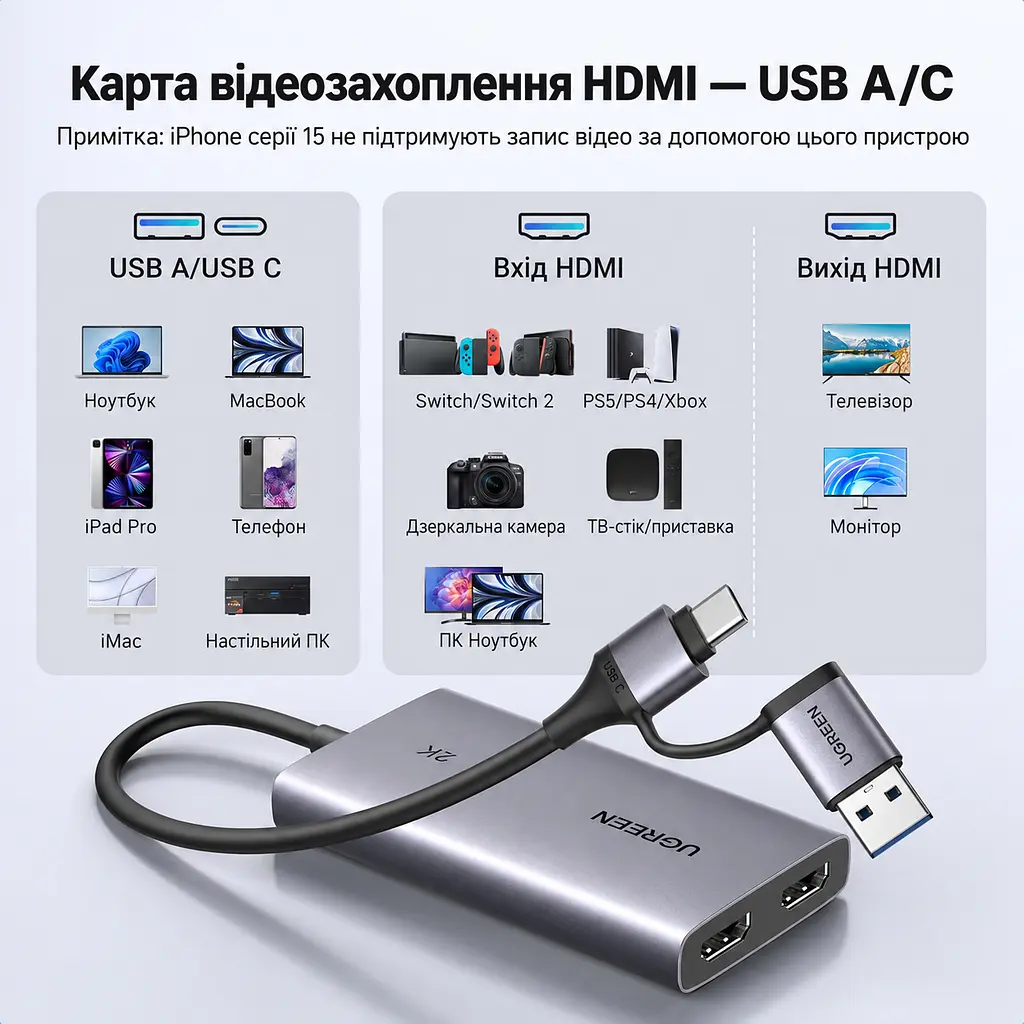

• Підключіть HDMI-джерело до HDMI IN. Це може бути Switch/Switch 2, PS4/PS5, Xbox, камера, ТВ-стік, ТВ-приставка або телефон із HDMI-виведенням — за відсутності HDCP-захисту сигналу.

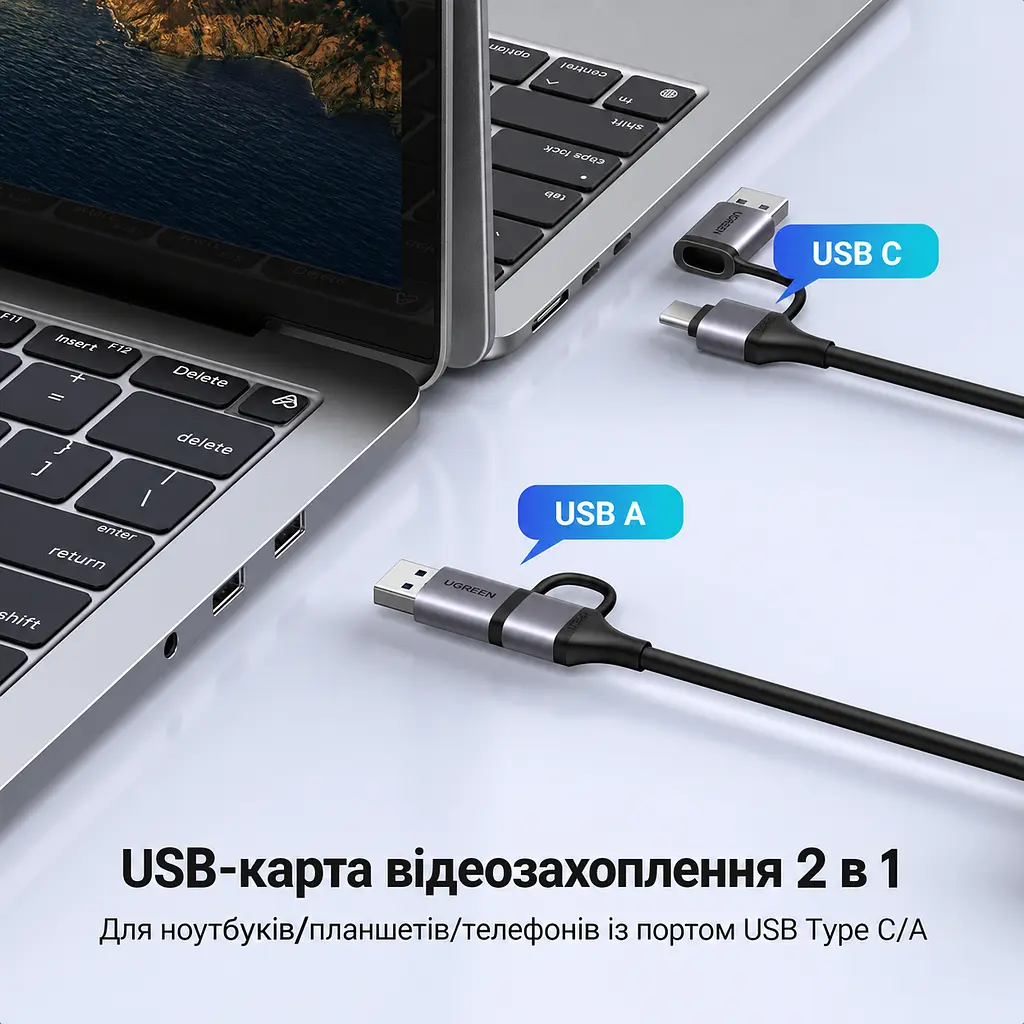

• Підключіть пристрій запису через USB-A або USB-C карти: цим з’єднанням передаються і відео, і звук.
• Для локального перегляду підключіть телевізор або монітор до HDMI OUT.
• Використовуйте карту для запису ігрового процесу, прямих трансляцій або передавання відео з камери у відеозустрічі.

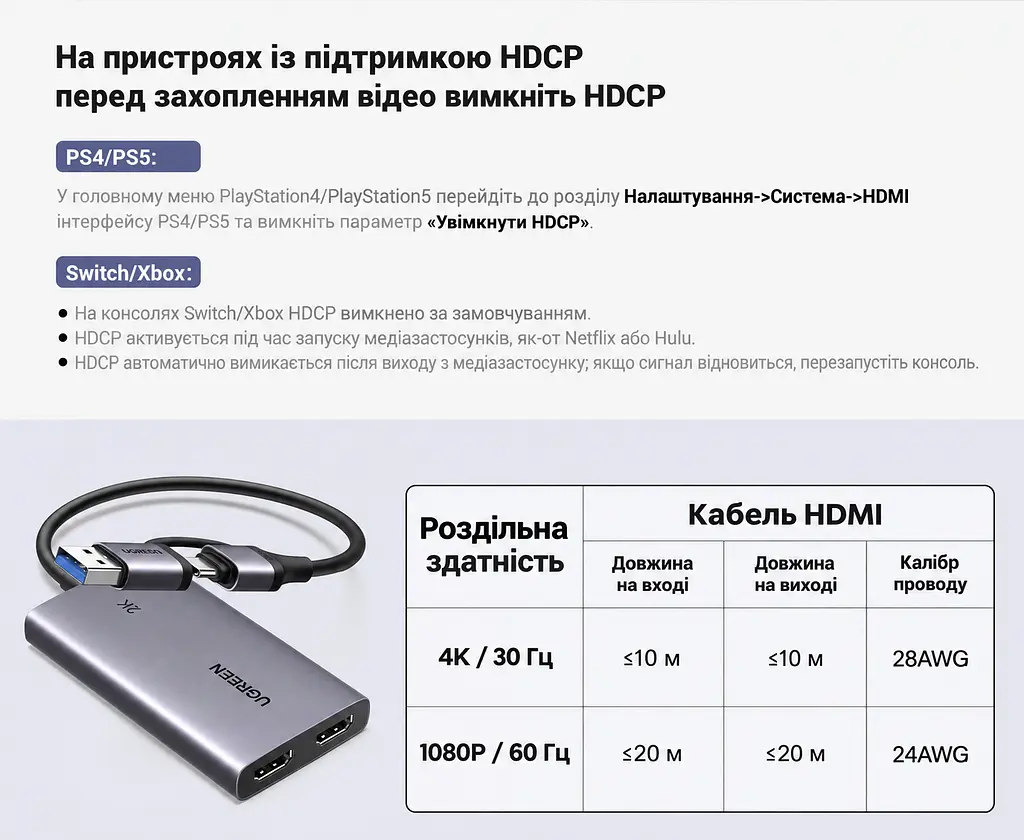

• Підбирайте HDMI-кабелі відповідно до режиму: для 4K 30 Гц — 28 AWG завдовжки до 10 м на вході та до 10 м на виході; для 1080p 60 Гц — 24 AWG до 20 м на вході та до 20 м на виході. Ці довжини стосуються окремих HDMI-з’єднань, а не вбудованого USB-кабелю.

Сумісні системи та програми

• Підтримуються Windows 8.1/10/11, macOS, Linux та Android 5.0.
• Для захоплення на iPad потрібні iPadOS 17 або новіша та застосунок для приймання відео з карти. iPhone як пристрій захоплення не підтримується.
• На комп’ютері можна використовувати OBS Studio, XSplit, PotPlayer, QuickTime Player, Wirecast або Streamlabs.
• Для запису чи трансляції на сумісному телефоні або планшеті потрібен відповідний застосунок, наприклад USB Camera, USB Camera Pro, MoniCon або CamX. Самої наявності USB-C недостатньо — потрібні сумісна платформа й програма.

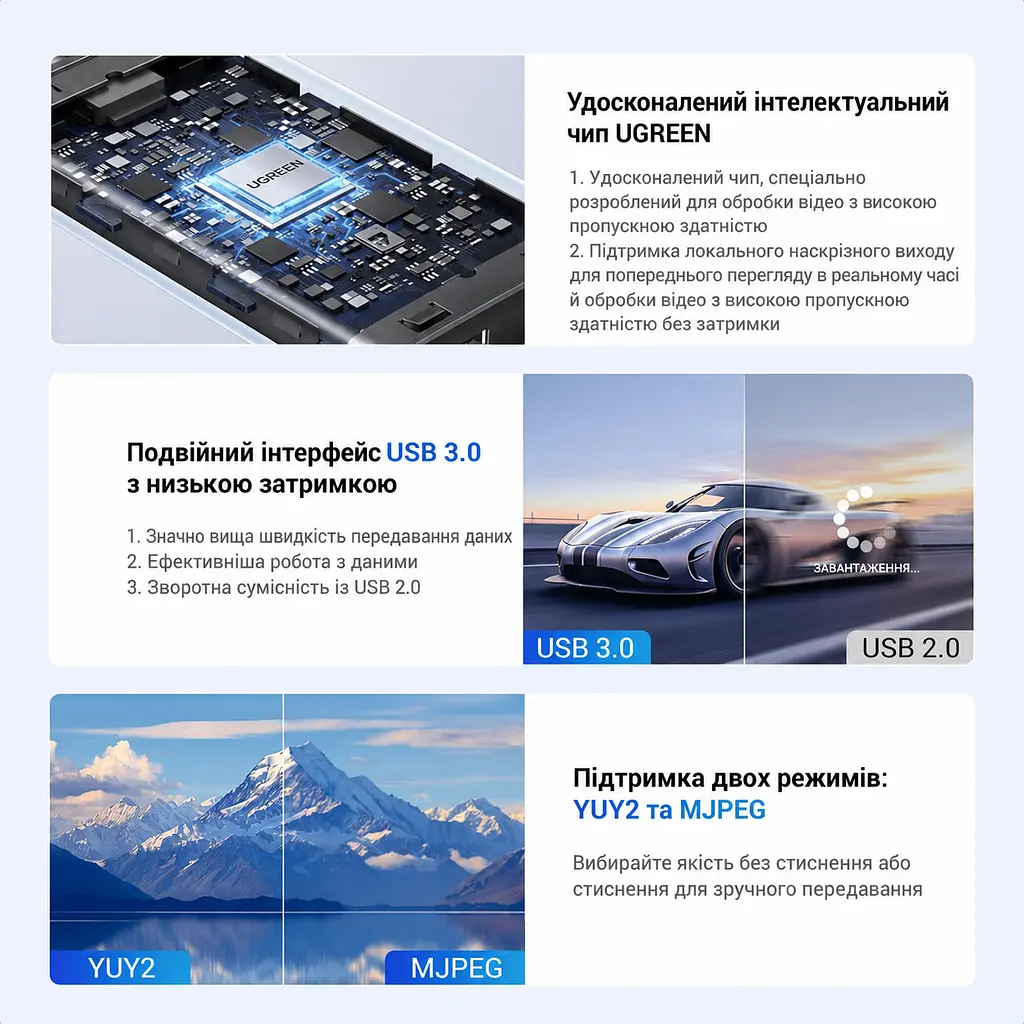

• Підтримується Plug and Play, проте для запису потрібно вибрати й налаштувати програму захоплення. USB-інтерфейс зворотно сумісний із USB 2.0.

Умови захоплення HDMI-сигналу

• Для захоплення потрібен HDMI-сигнал без HDCP-захисту: захищений контент не записується.
• На PS4/PS5 вимкніть параметр «Увімкнути HDCP» у налаштуваннях системи консолі.
• На Switch/Xbox HDCP вимкнено за замовчуванням, але медіазастосунки на кшталт Netflix або Hulu активують цей захист. Після виходу з них він вимикається.
• Вхідна роздільна здатність має бути не нижчою за роздільну здатність захоплення. Якщо після підключення з’являється чорний екран або немає сигналу, зменште роздільну здатність захоплення та врахуйте вимогу щодо HDCP.
• HDR, 3D та CEC не підтримуються.

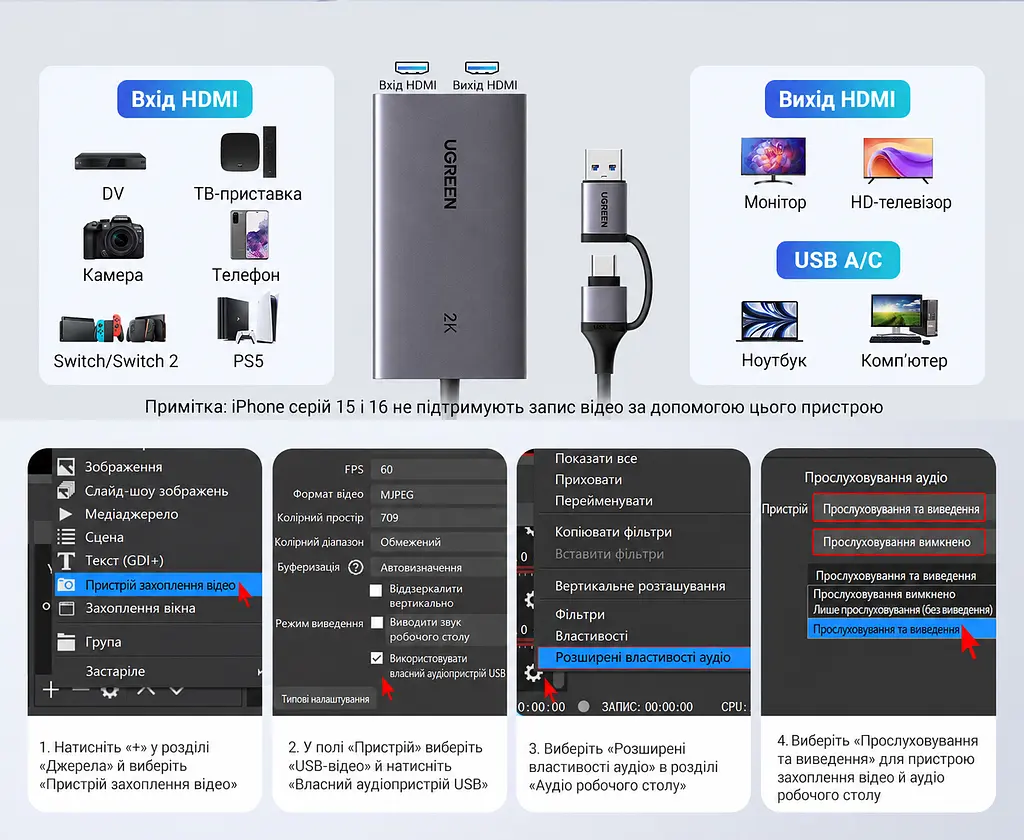

Початкове налаштування OBS Studio

1. Перед налаштуванням підключіть HDMI-джерело до карти, а карту — до комп’ютера через USB. Сигнал має бути без HDCP-захисту.
2. В OBS Studio натисніть «+» у розділі «Джерела» та додайте «Пристрій відеозахоплення».
3. У властивостях джерела виберіть «USB Video» та власний аудіопристрій USB.
4. У розділі «Звук робочого столу» відкрийте «Розширені властивості аудіо».
5. Для моніторингу звуку виберіть «Моніторинг і виведення» для пристрою відеозахоплення та звуку робочого столу.
