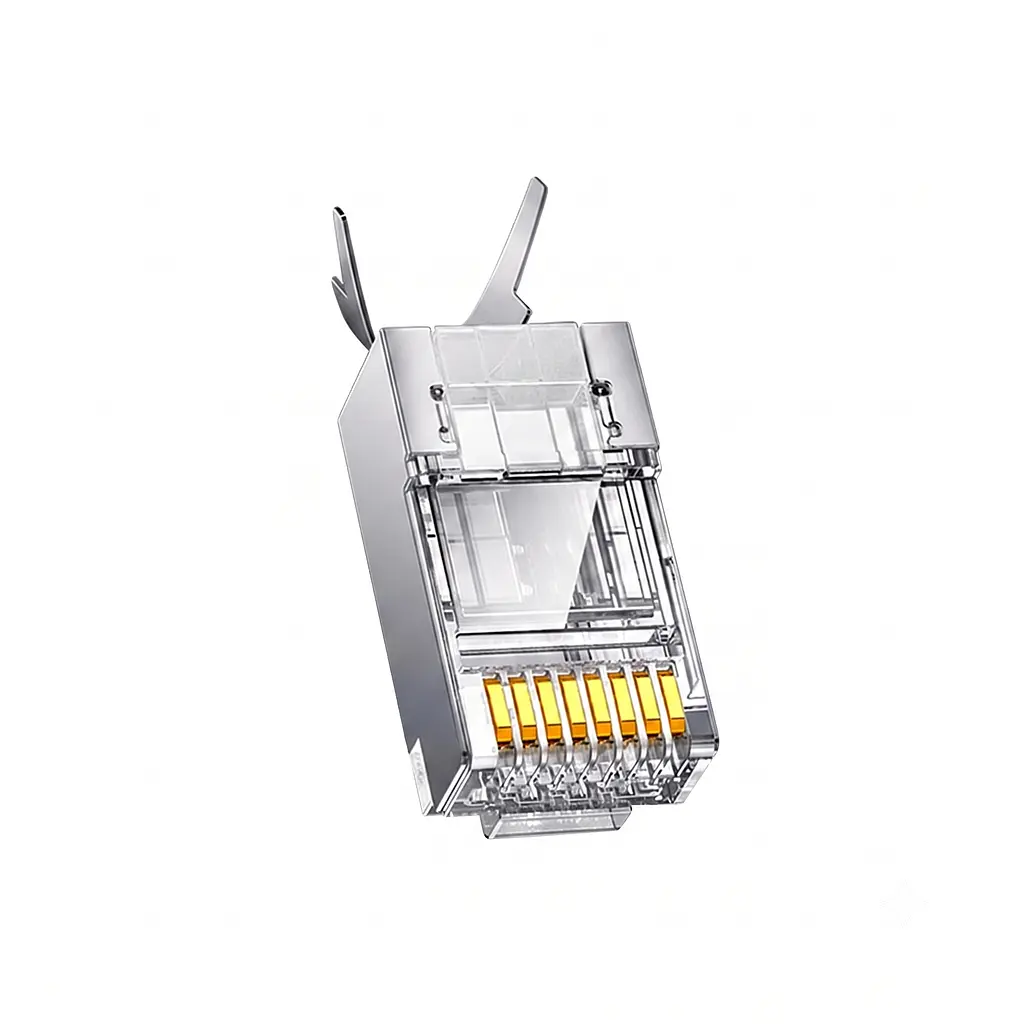

Екрановані конектори для обтискання витої пари UGREEN NW184 10 шт. отвори для жил 1,2 ± 0,02 мм штекери RJ45 Cat.6 потрібен кримпер для контактів RJ45 і металевого хвостового затискача двокомпонентна конструкція з напрямною для жил позолочені мідні контакти сріблясті з прозорим корпусом і золотистими контактами (85398)

Екрановані штекери RJ45 Cat.6 призначені для обтискання витої пари під час виготовлення мережевих кабелів. Для підбору врахуйте параметри жил і напрямної, а також придатність кримпера до обтискання не лише контактів RJ45, а й металевого хвостового затискача.

Підбір кабелю та особливості конструкції

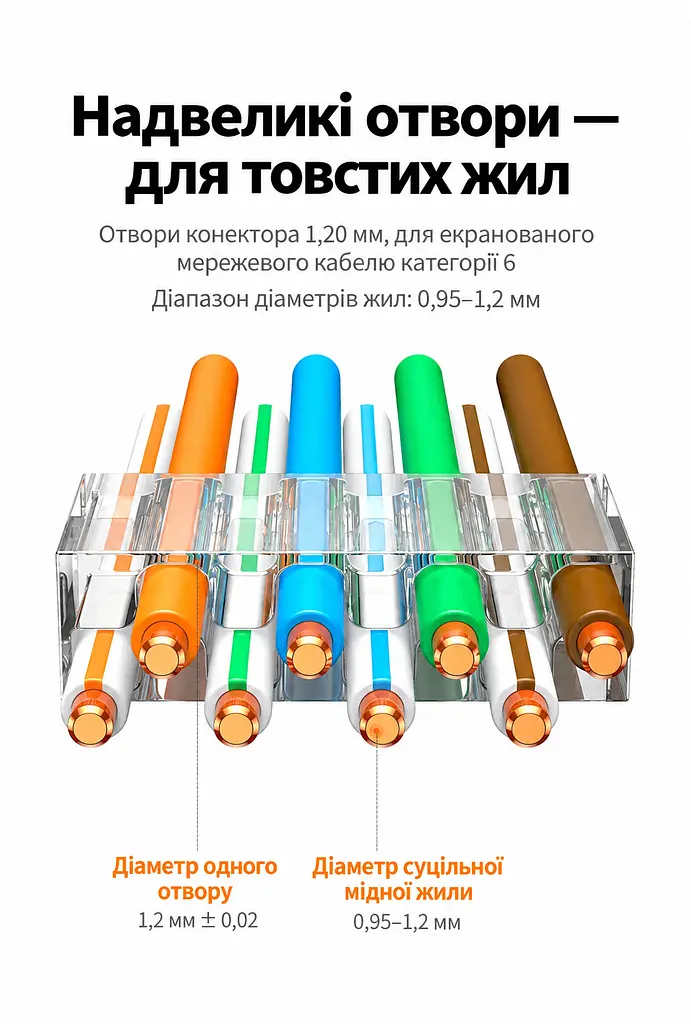

Конектори підходять для екранованої витої пари Cat.6. Під час вибору кабелю зіставте діаметр однодротяної мідної жили та розмір отворів напрямної з характеристиками нижче: це різні параметри, і діаметр мідної жили не слід ототожнювати з діаметром її ізоляції.

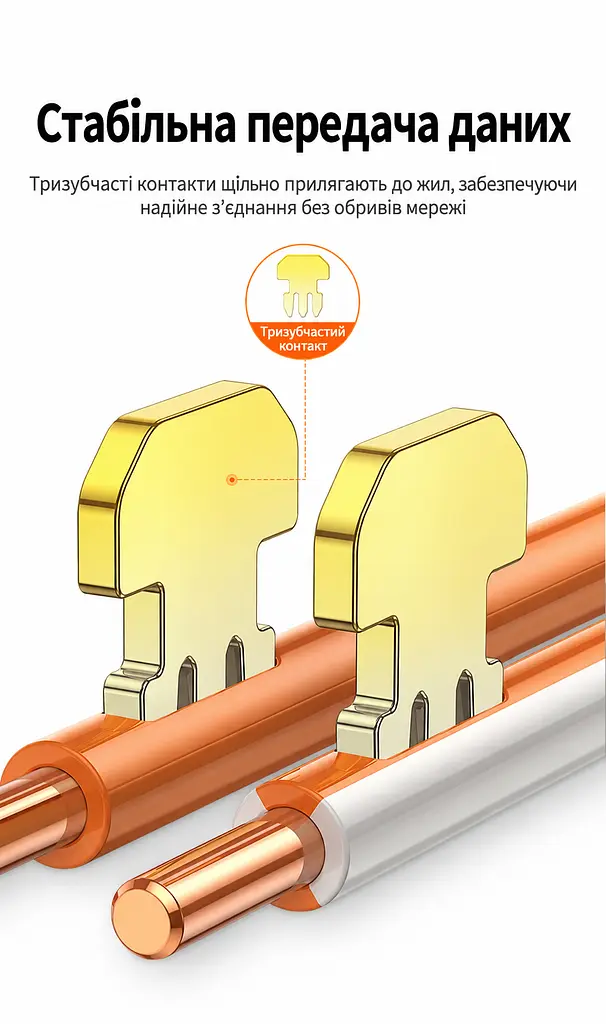

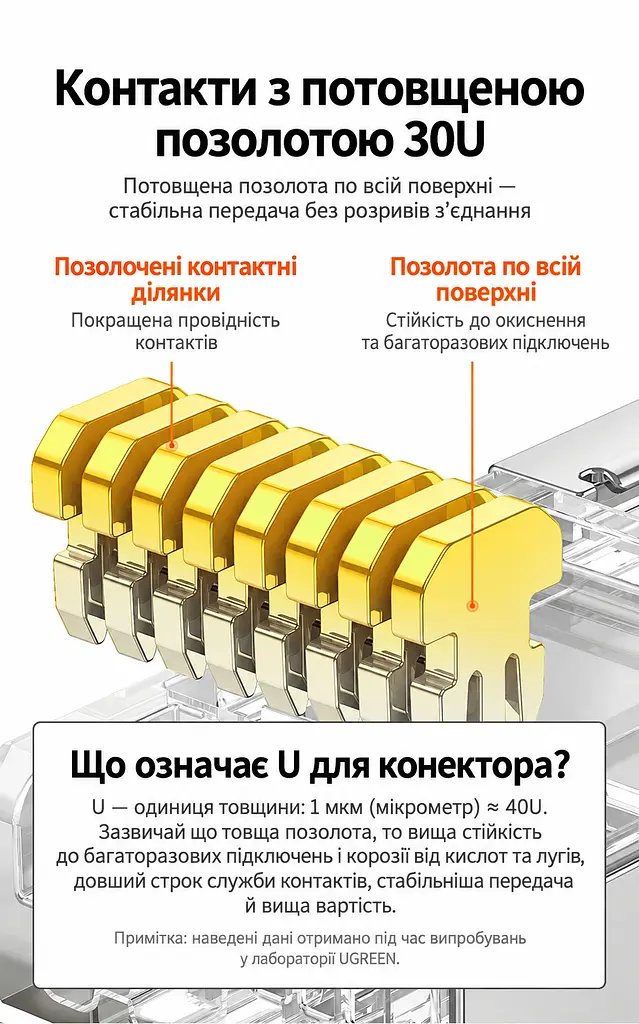

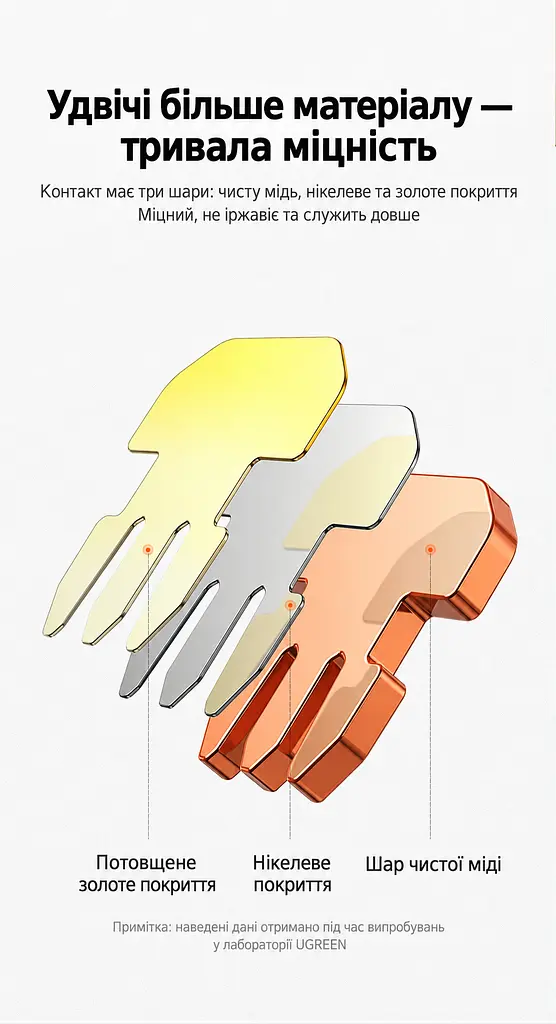

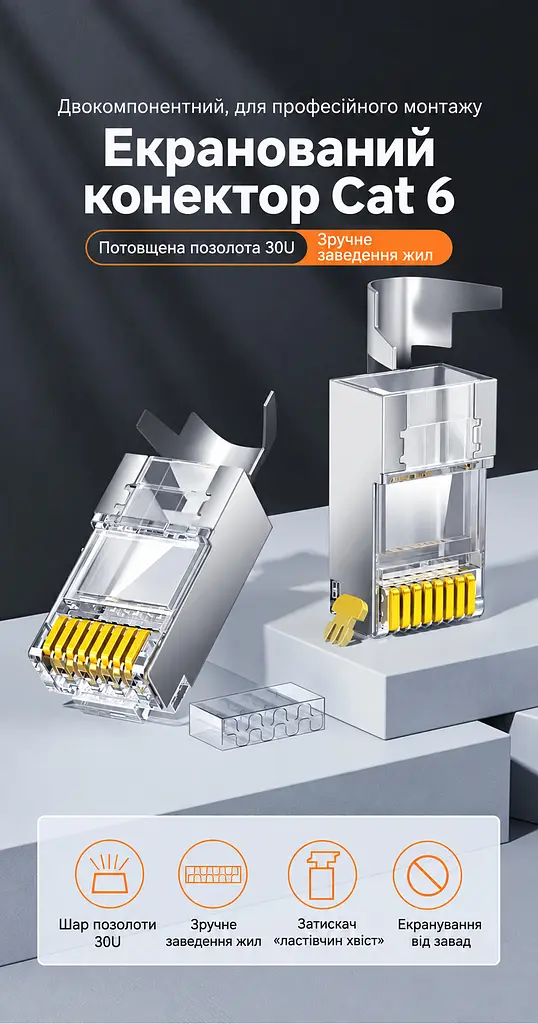

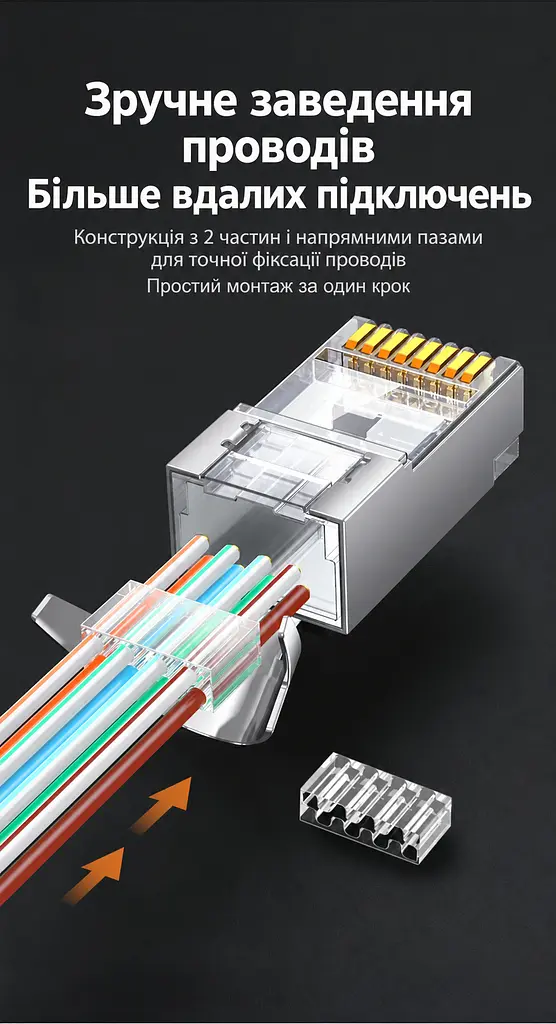

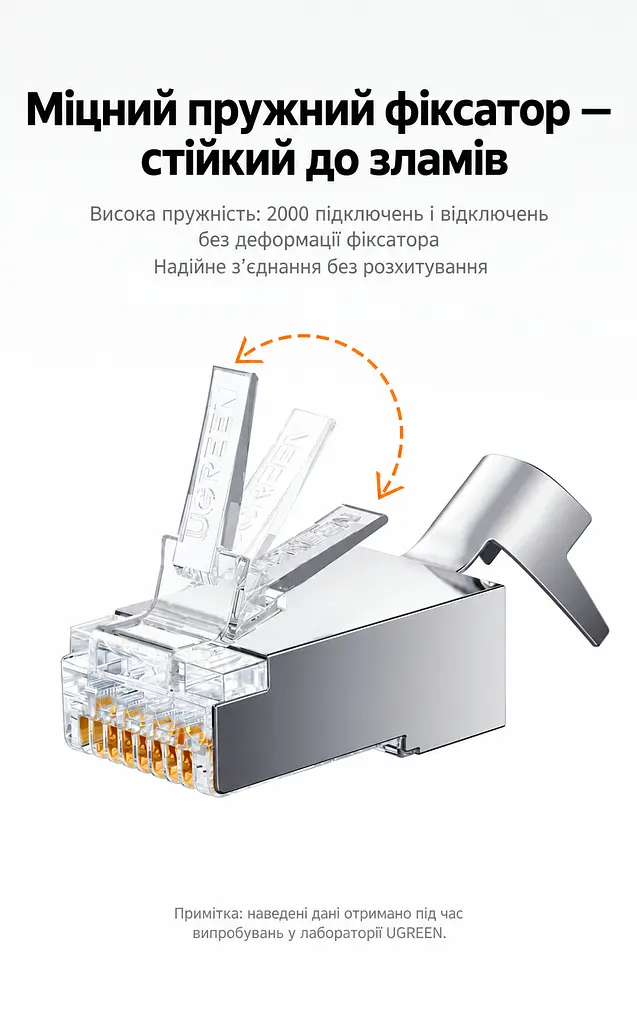

Двокомпонентна конструкція складається зі штекера й окремої напрямної. Її канали допомагають розташувати та зафіксувати жили перед введенням у штекер. Тризубі контактні пластини забезпечують щільний контакт із жилами, а позолота підвищує стійкість контактної поверхні до окиснення та повторних підключень.

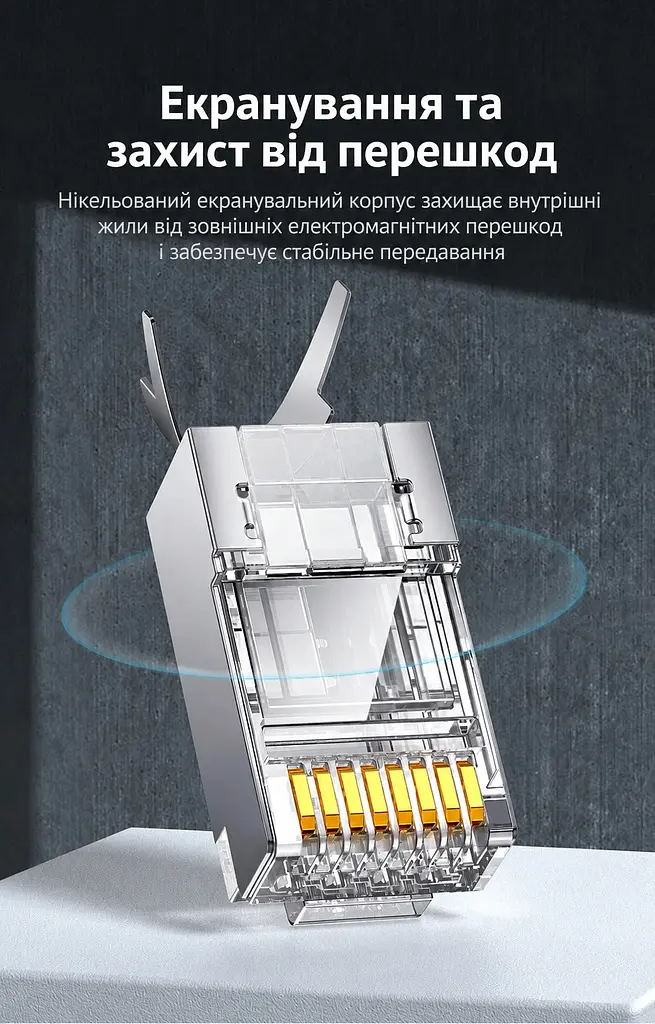

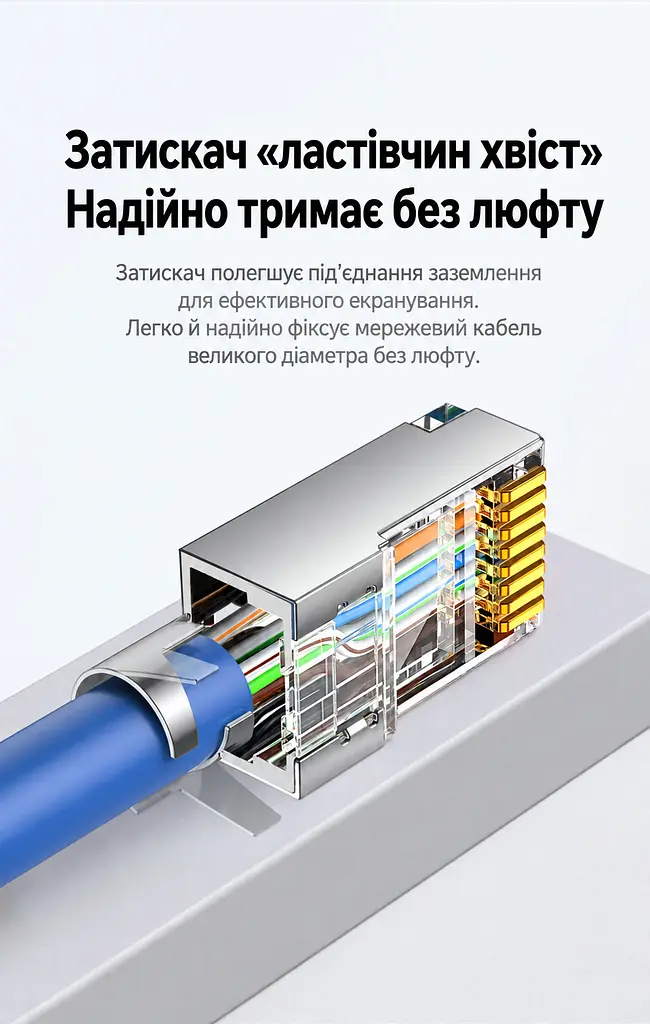

Нікельований металевий корпус екранує внутрішні жили від зовнішніх електромагнітних перешкод. Хвостовий затискач типу «ластівчин хвіст» фіксує кабель і передбачає підключення його заземлювального проводу. Для реалізації екранування потрібно забезпечити це підключення, а не лише обтиснути сигнальні контакти.

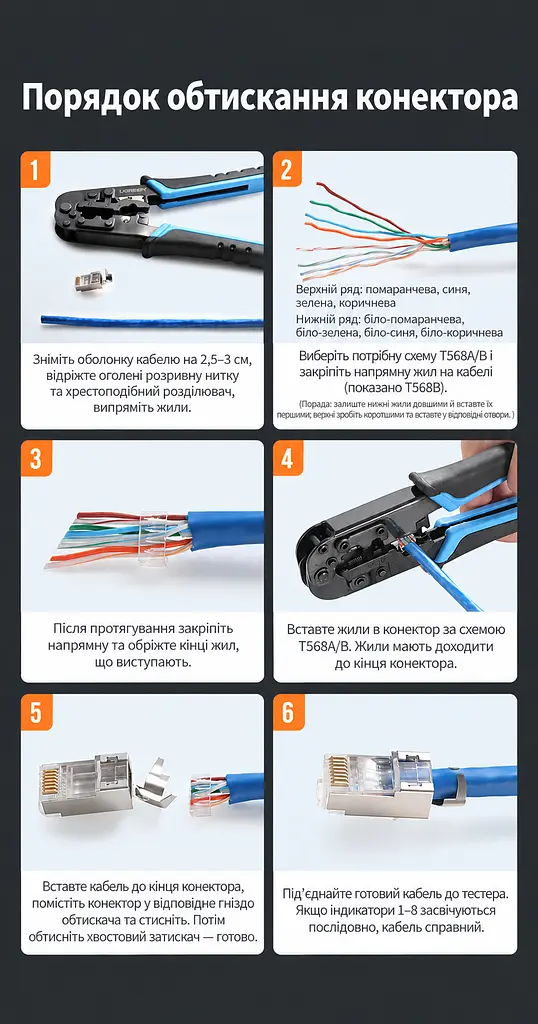

Підготовка та обтискання

1. Підготуйте інструмент для зняття оболонки та обрізання проводів, кримпер і мережевий тестер. Перевірте придатність кримпера до обох операцій: обтискання контактів RJ45 та металевого хвостового затискача.
2. Зніміть зовнішню оболонку на 2,5–3 см, обріжте відкриту розривну нитку й хрестоподібний розділювач, випряміть проводи.
3. Виберіть схему T568A або T568B і заведіть жили в напрямну. Для T568B верхній ряд: помаранчевий, синій, зелений, коричневий; нижній: біло-помаранчевий, біло-зелений, біло-синій, біло-коричневий. Нижні проводи залиште довшими й протягніть першими, верхні — коротшими. Цей порядок рядів стосується T568B.
4. Після протягування жил зафіксуйте напрямну й обріжте проводи, що виступають.
5. Вставте підготовлені жили в конектор за вибраною схемою так, щоб вони доходили до кінця штекера.
6. Помістіть конектор із кабелем у відповідний отвір кримпера, обтисніть контакти, потім обтисніть металевий хвостовий затискач.
7. Перевірте готовий кабель мережевим тестером. Для наведеного прямого кабелю послідовне засвічування індикаторів 1–8 підтверджує правильність перевірюваних з'єднань, але не гігабітну пропускну здатність.

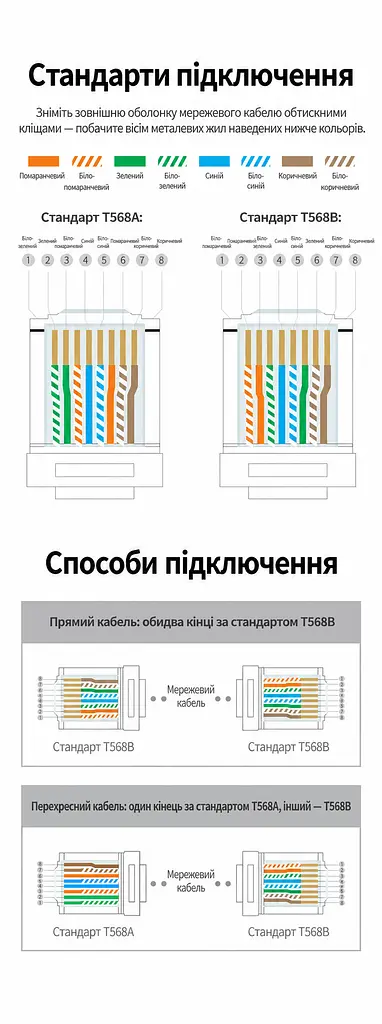

Схеми T568A та T568B

• T568A, контакти 1–8: біло-зелений, зелений, біло-помаранчевий, синій, біло-синій, помаранчевий, біло-коричневий, коричневий.
• T568B, контакти 1–8: біло-помаранчевий, помаранчевий, біло-зелений, синій, біло-синій, зелений, біло-коричневий, коричневий.
• Для прямого кабелю наведено схему T568B на обох кінцях.
• Для перехресного кабелю використовуйте T568A на одному кінці та T568B на іншому.

Застосування в мережі

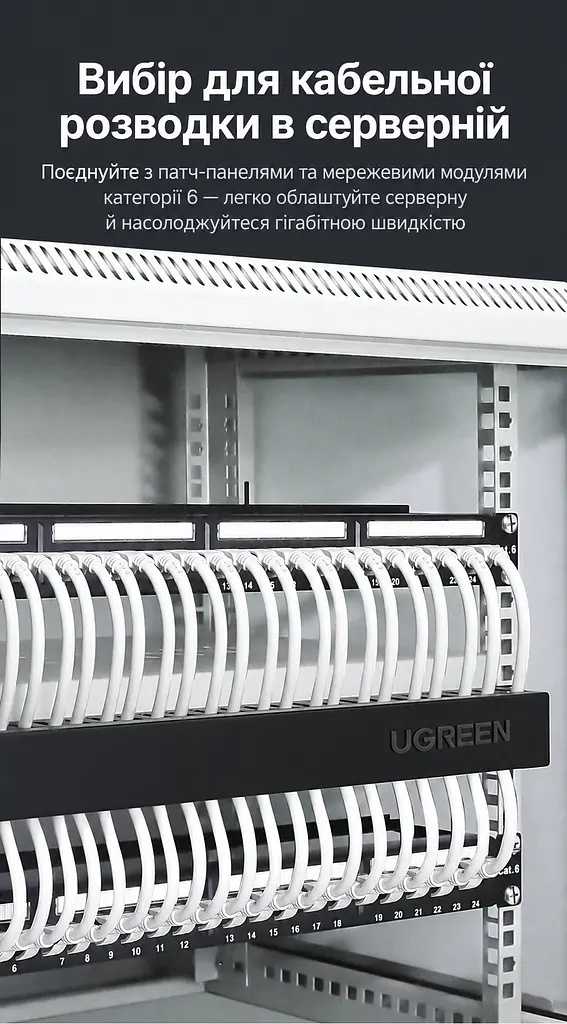

Конектори призначені для гігабітної мережі та кабелювання дому, офісу, відеоспостереження, навчальних мереж, центрів обробки даних, телекомунікаційних серверних та інтернет-кафе. У серверній їх застосовують разом із патч-панелями й мережевими модулями Cat.6. Сам конектор не визначає швидкість усієї мережі.

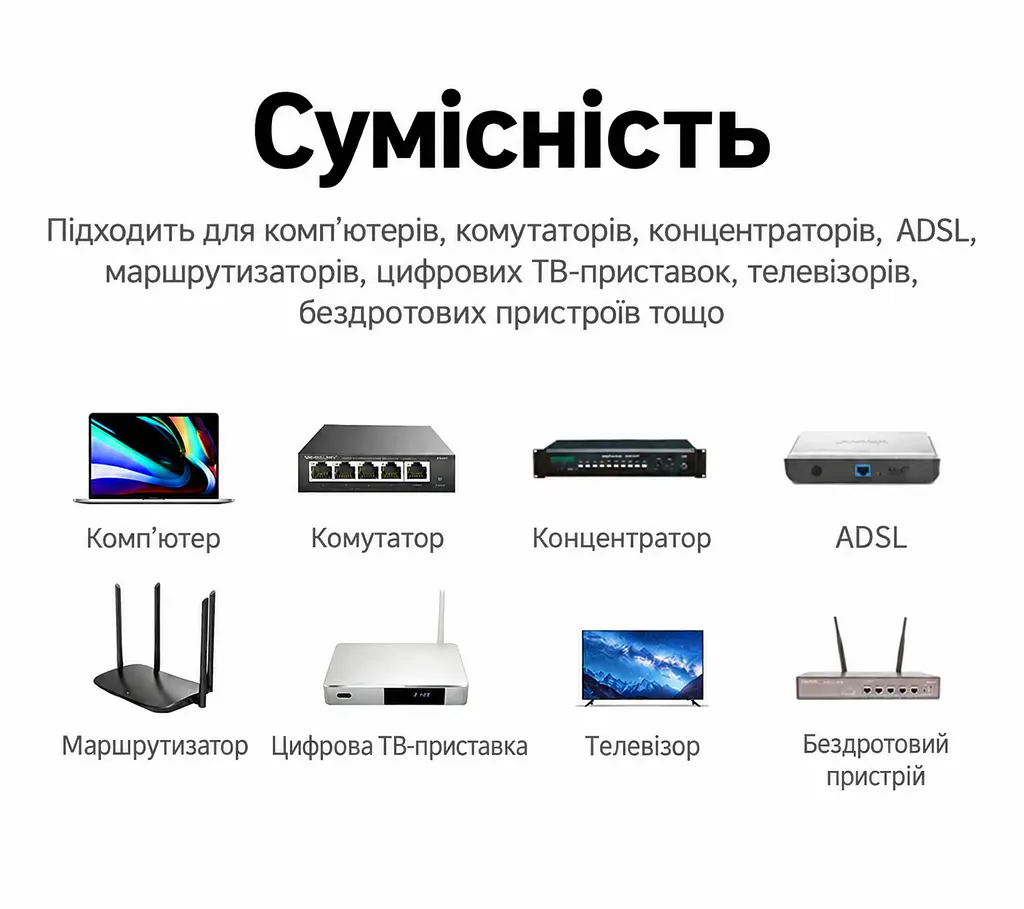

Готовий кабель зі штекерами RJ45 застосовують із відповідними мережевими портами комп'ютерів, комутаторів, концентраторів, ADSL-обладнання, маршрутизаторів, цифрових телевізійних приставок, телевізорів і бездротового обладнання.
