Двоканальна карта захоплення відео та аудіо UGREEN UG505 2 входи HDMI та вихід USB-C запис 4K 60 Гц / 2K 144 Гц / 1080p 240 Гц без наскрізного HDMI-виходу потрібне окреме живлення через USB-C 5 В мікрофонний та лінійний входи 3,5 мм картинка в картинці через програму трансляцій RGB24 без стиснення при 1080p 60 Гц сумісна з OBS без встановлення драйверів алюмінієвий корпус із вентиляцією USB 3.2 Gen 2 10 Гбіт/с сіра з чорним оздобленням (95779)

Двоканальна карта захоплення відео та аудіо передає зображення з двох HDMI-джерел на комп’ютер або сумісний мобільний пристрій для запису й трансляцій. Вона дозволяє підключити зовнішній звук і скомпонувати кадр у програмі трансляцій. Під час вибору врахуйте сумісність пристрою захоплення та обов’язкове окреме живлення через USB-C.

Два джерела в одній трансляції

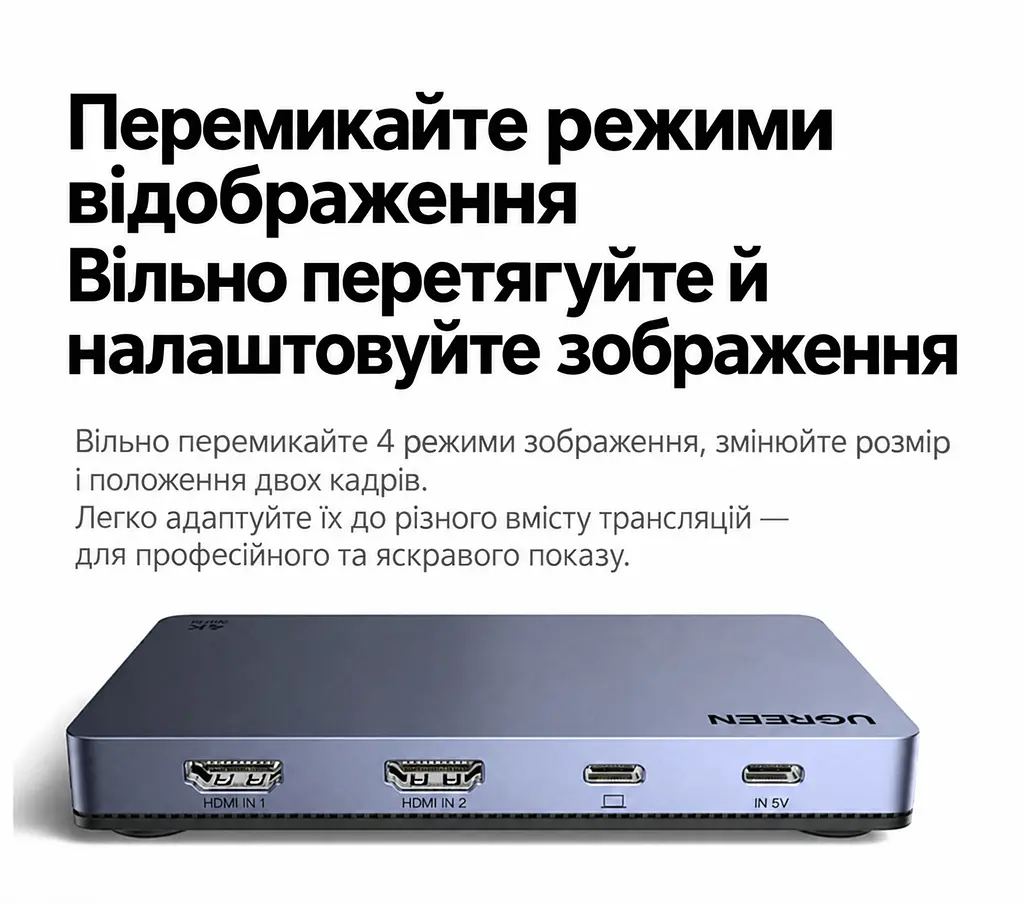

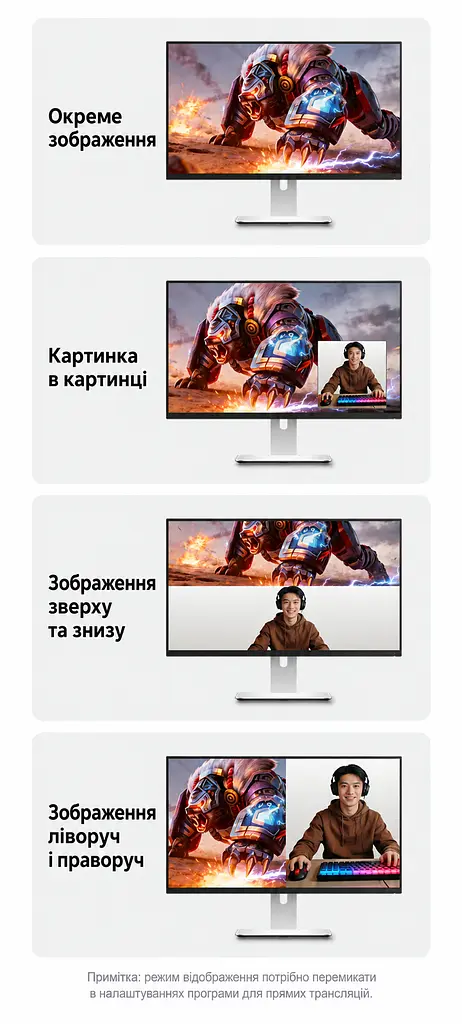

Два HDMI-входи дають змогу одночасно підключити дві камери або інші джерела для двоканального захоплення. У програмі трансляцій можна показувати окреме зображення, створити картинку в картинці або розташувати кадри зверху/знизу чи ліворуч/праворуч. Розмір і положення зображень також змінюють у програмі.

Під час прямої трансляції продажів дві камери дозволяють поєднати загальний і крупний плани товару, а в ігровій трансляції — показувати гру та камеру ведучого. Карта підтримує захоплення ігрового зображення Switch 1/2 на ноутбук, підходить для відеоконференцій, запису онлайн-уроків і відеоспостереження з подальшим переглядом записів.

Режими захоплення та RGB24

Максимальний режим входу та захоплення — 4K 60 Гц; також підтримується запис 2K 144 Гц. Формат відео залежить від вибраної роздільної здатності й частоти, тому його варто підбирати разом із режимом захоплення.

Для 1080p 60 Гц доступний RGB24 без стиснення: він зберігає кольори й деталі без втрат від стиснення. Це не означає доступності RGB24 за кожної частоти — відповідність форматів режимам наведена нижче.

Фактична якість захоплення залежить від джерела сигналу, кабелів передавання та пристроїв відображення. Для роботи з відповідною частотою її мають одночасно підтримувати пристрій і монітор.

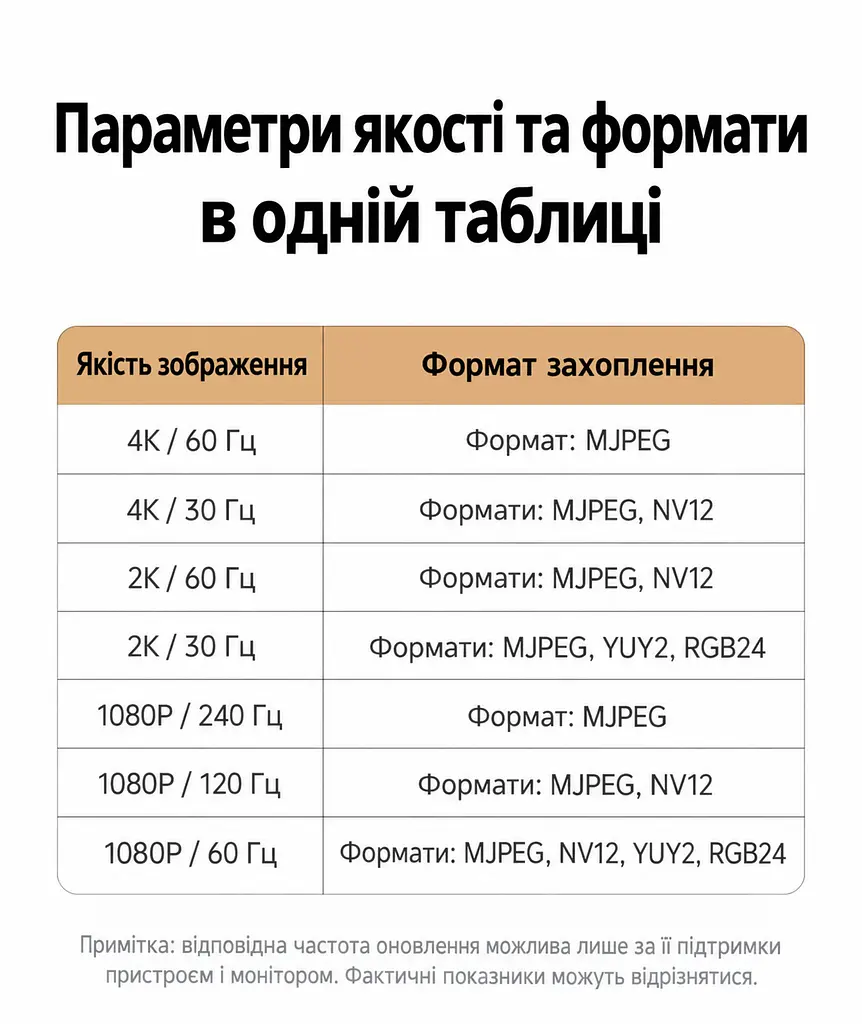

Формат відео для кожного режиму

• 4K 60 Гц: MJPEG
• 4K 30 Гц: MJPEG, NV12
• 2K 60 Гц: MJPEG, NV12
• 2K 30 Гц: MJPEG, YUY2, RGB24
• 1080p 240 Гц: MJPEG
• 1080p 120 Гц: MJPEG, NV12
• 1080p 60 Гц: MJPEG, NV12, YUY2, RGB24

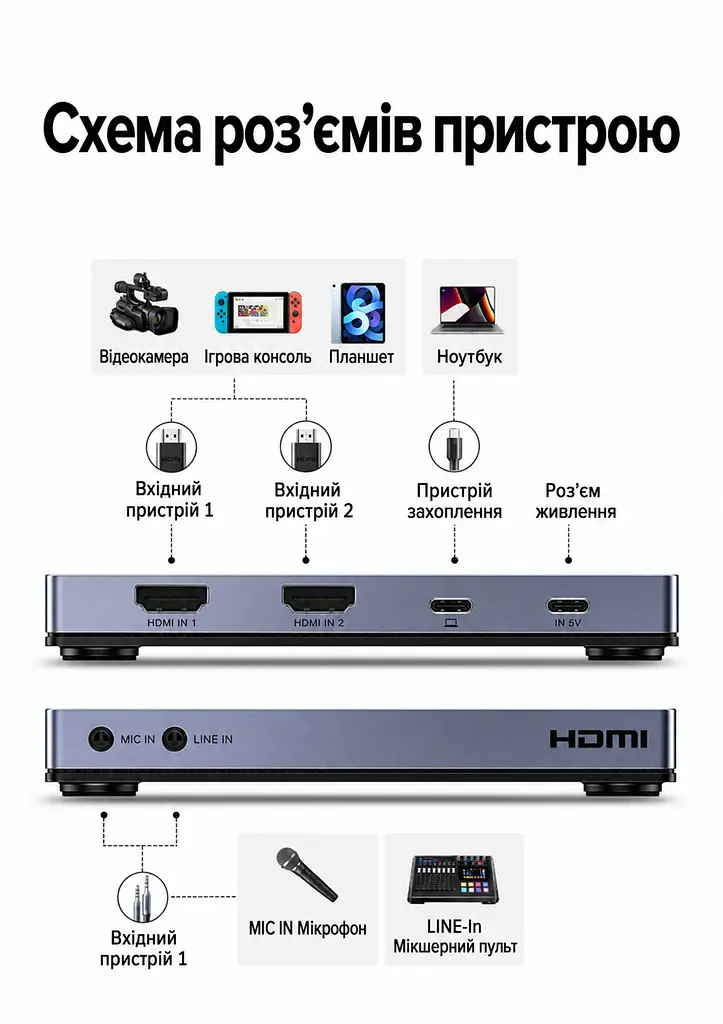

Підключення відео, звуку та живлення

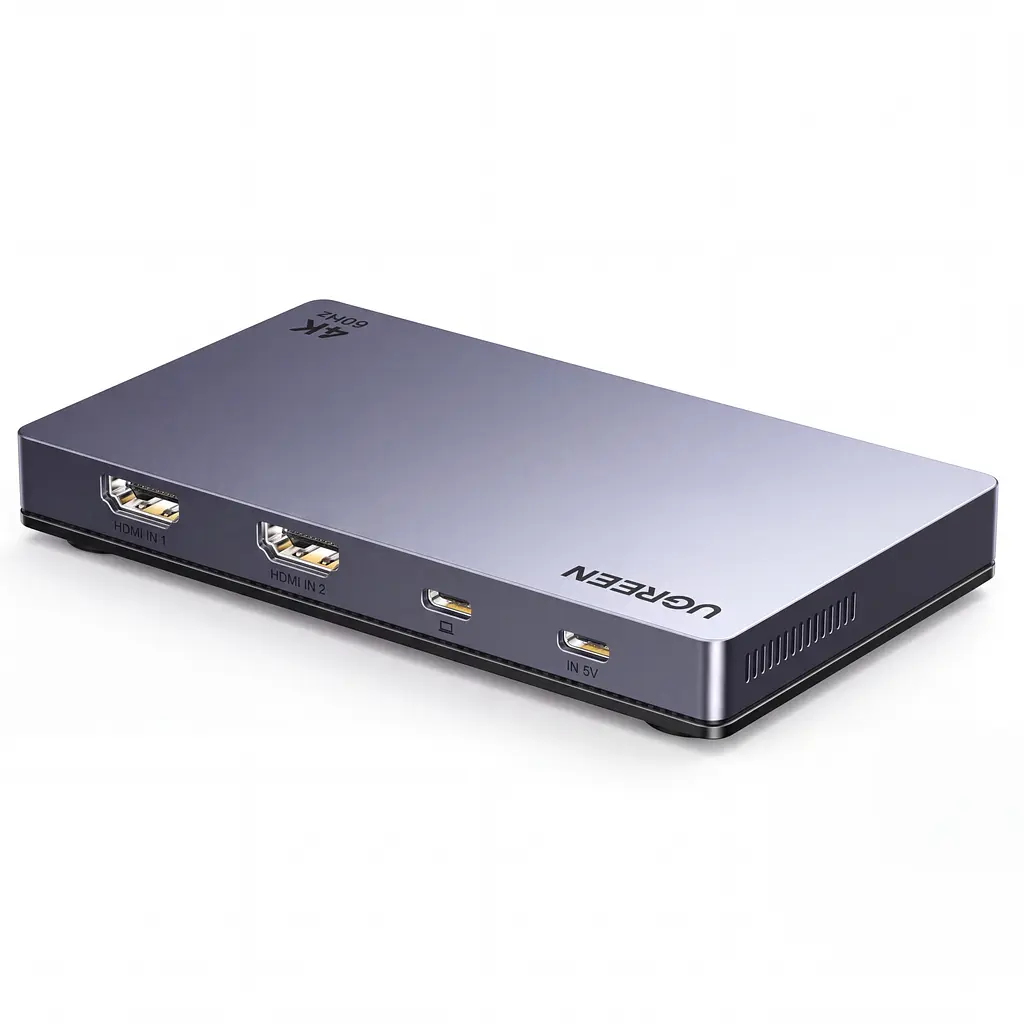

• Підключіть HDMI-джерела до HDMI IN 1/2, а вихід захоплення USB-C — до комп’ютера або сумісного мобільного пристрою.

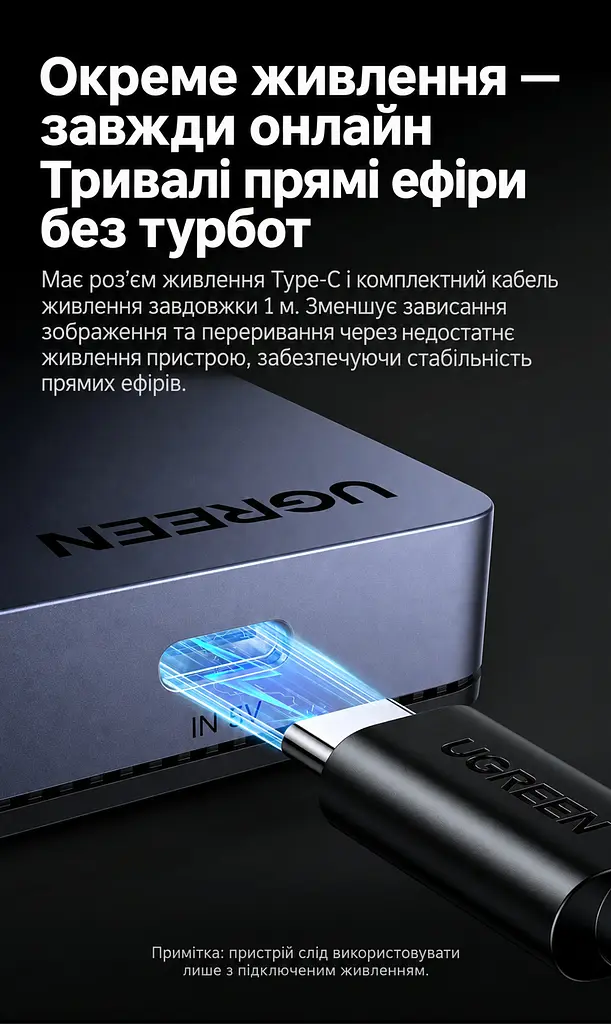

• Обов’язково підключіть окреме живлення до USB-C IN 5V. Цей вхід розрахований на 5 В і має інше призначення, ніж USB-C для передавання даних: лише кабелю даних для роботи карти недостатньо.
• Мікрофон підключіть до MIC IN 3,5 мм, а лінійний сигнал, зокрема від мікшера, — до LINE IN 3,5 мм.
• Наскрізного HDMI-виходу немає: HDMI-роз’єми карти є входами, а захоплене відео передається через USB-C. Паралельно підключити монітор до HDMI-виходу цієї карти не можна.

Комп’ютери та мобільні пристрої

• Карта працює з Windows 10/11, macOS і Linux без встановлення драйверів. Підтримуються OBS і PotPlayer.
• Для захоплення на телефон або планшет Android із USB-C потрібен застосунок «USB-камера».
• Для захоплення на iPad із USB-C потрібна iPadOS 17 або новіша.
• Серії iPhone 15 і 16 не підтримуються як пристрої захоплення через USB-C.
• Використання телефона або планшета як HDMI-джерела — інша схема підключення: для передавання з нього зображення потрібен відповідний кабель-перехідник. Обмеження щодо пристрою USB-захоплення не слід переносити на роль HDMI-джерела.

Початок роботи в OBS

1. У панелі «Джерела» натисніть «+» і додайте «Пристрій захоплення відео».
2. Підтвердьте створення джерела кнопкою «OK».
3. У властивостях відеоджерела виберіть HDMI Capture та налаштуйте роздільну здатність, частоту й формат відео.
4. Створіть джерело «Захоплення вхідного аудіо» та виберіть USB Audio Device.
5. У мікшері OBS перевірте стан аудіовходу HDMI та мікрофонного входу карти.

Запис у PotPlayer

1. Відкрийте контекстне меню «Відкрити» → «Аналогове TV».
2. Перейдіть до «Відкрити» → «Налаштування пристрою» та виберіть HDMI Capture як пристрій захоплення відео.
3. Відкрийте «Відео» → «Запис відео» → «Записати відео» та натисніть «Почати».

Налаштування HDCP на джерелі

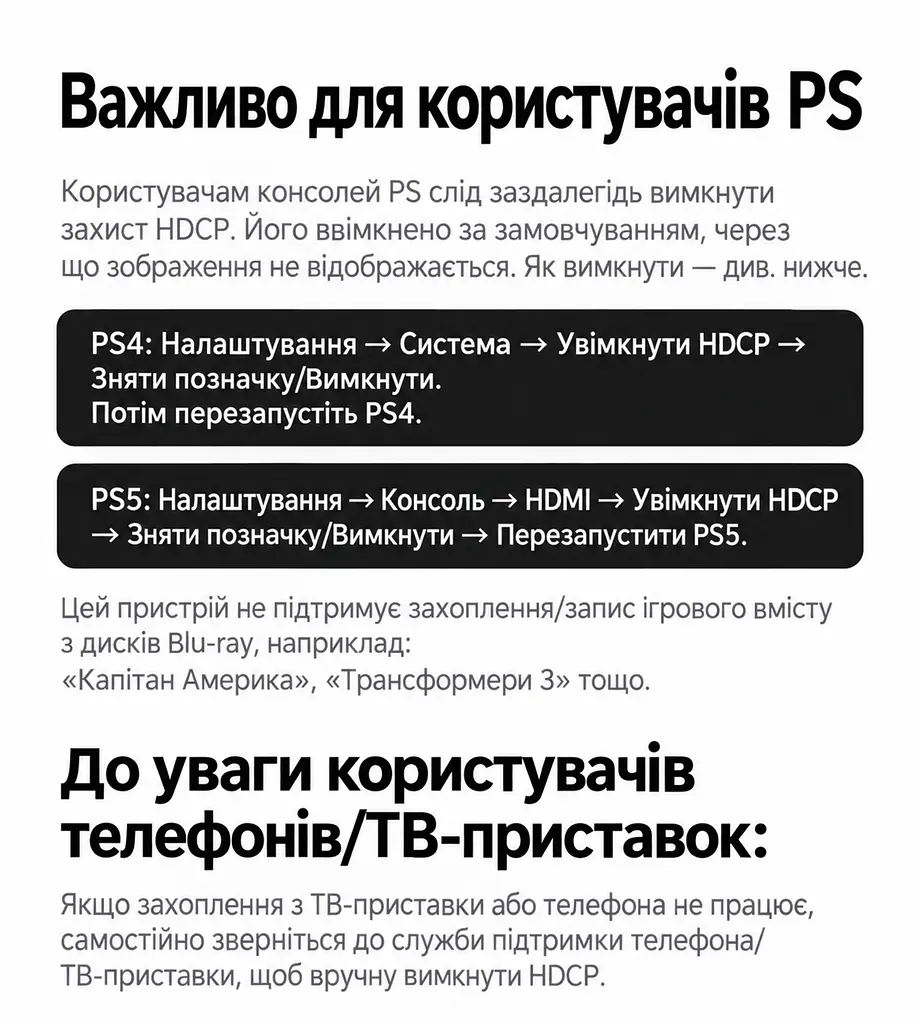

• На PS4 відкрийте «Налаштування» → «Система», вимкніть «Увімкнути HDCP» і перезапустіть консоль. Увімкнений HDCP блокує зображення захоплення.
• На PS5 відкрийте «Налаштування» → «Консоль» → «HDMI», вимкніть «Увімкнути HDCP» і перезапустіть консоль: із увімкненим HDCP зображення захоплення блокується.
• Захоплення та запис захищеного вмісту Blu-ray не підтримуються. Вимкнення HDCP на консолі не означає підтримки запису захищеного вмісту.
• Якщо HDCP блокує захоплення з телефона або телеприставки, можливість вимкнення захисту потрібно уточнити у підтримки цього джерела.

Відведення тепла

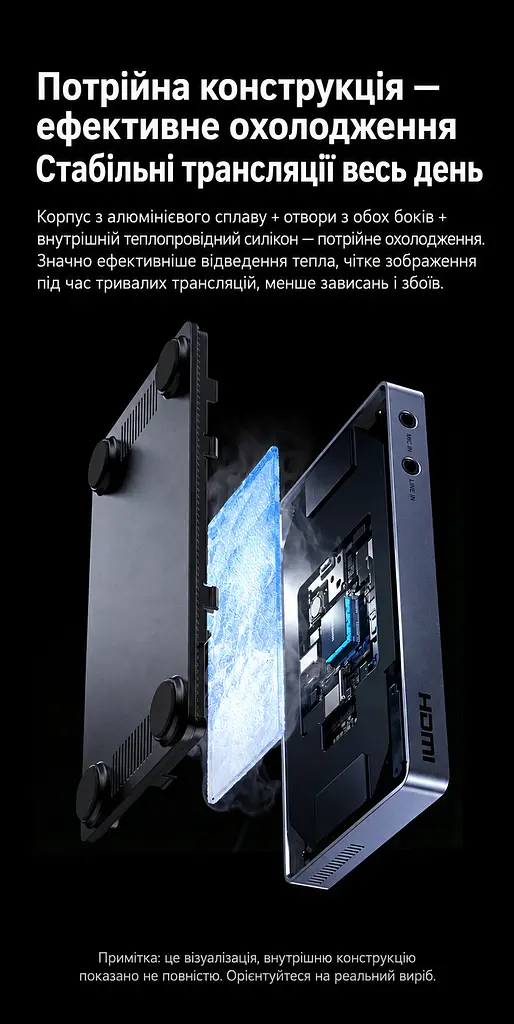

Для відведення тепла конструкція поєднує алюмінієвий корпус, вентиляційні отвори з двох боків і внутрішній теплопровідний силікон.

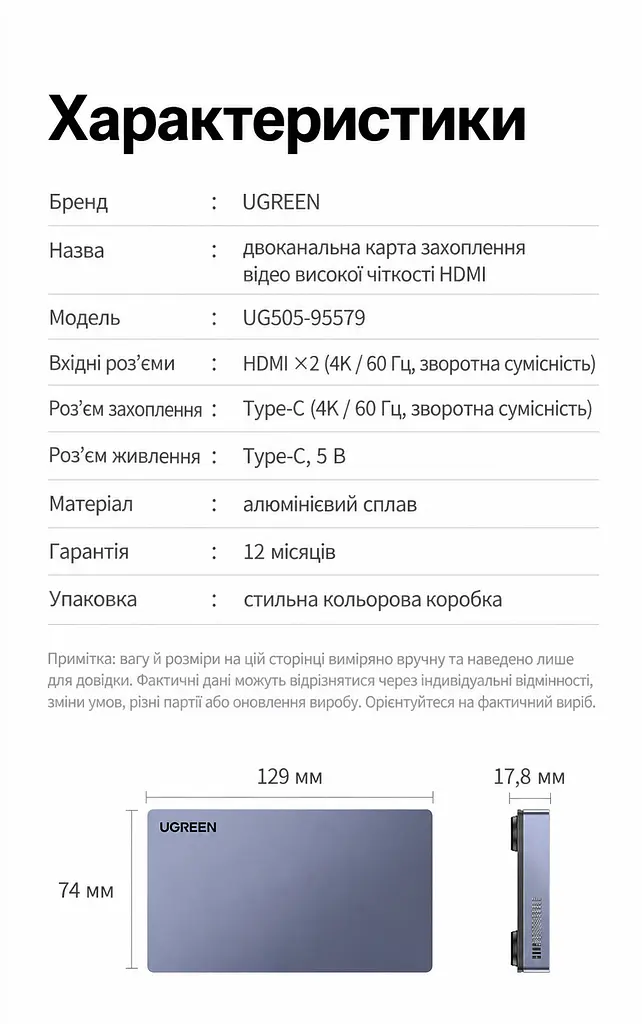

Технічні характеристики

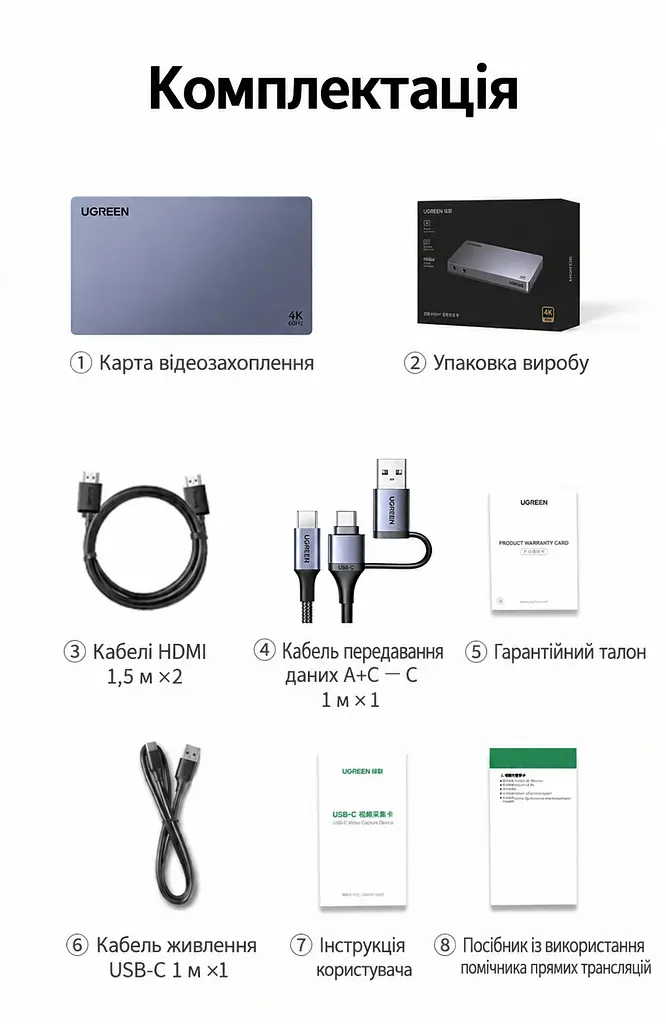

Комплектація
