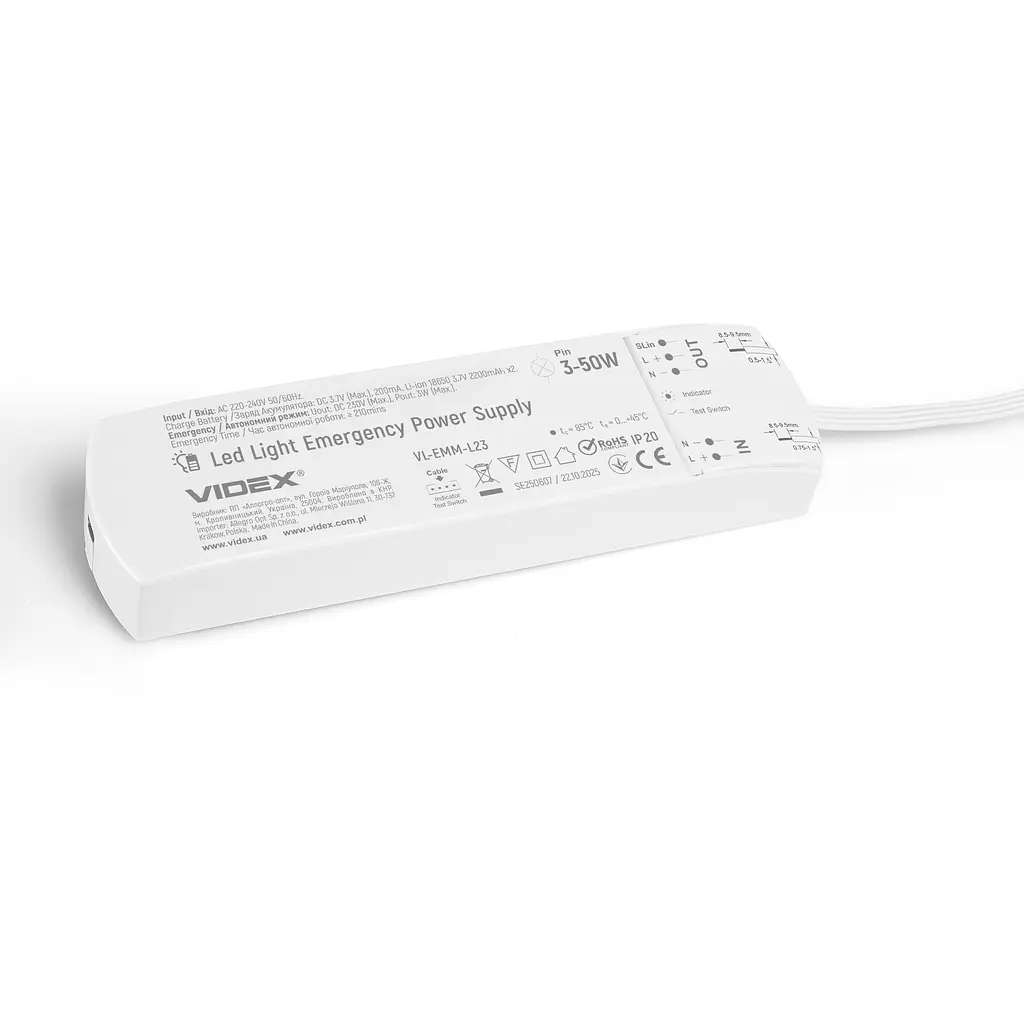

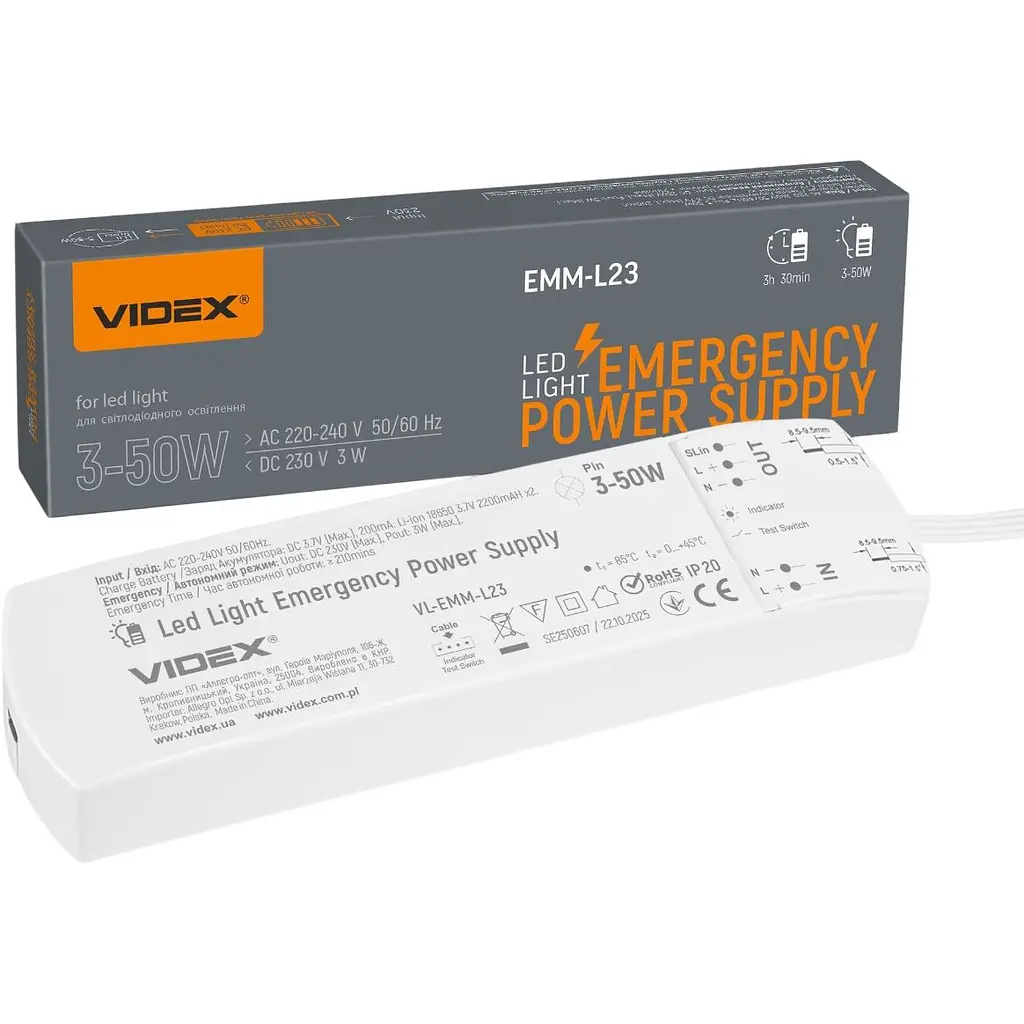

Блок аварійного живлення Videx для LED світильників (VL-EMM-L23)

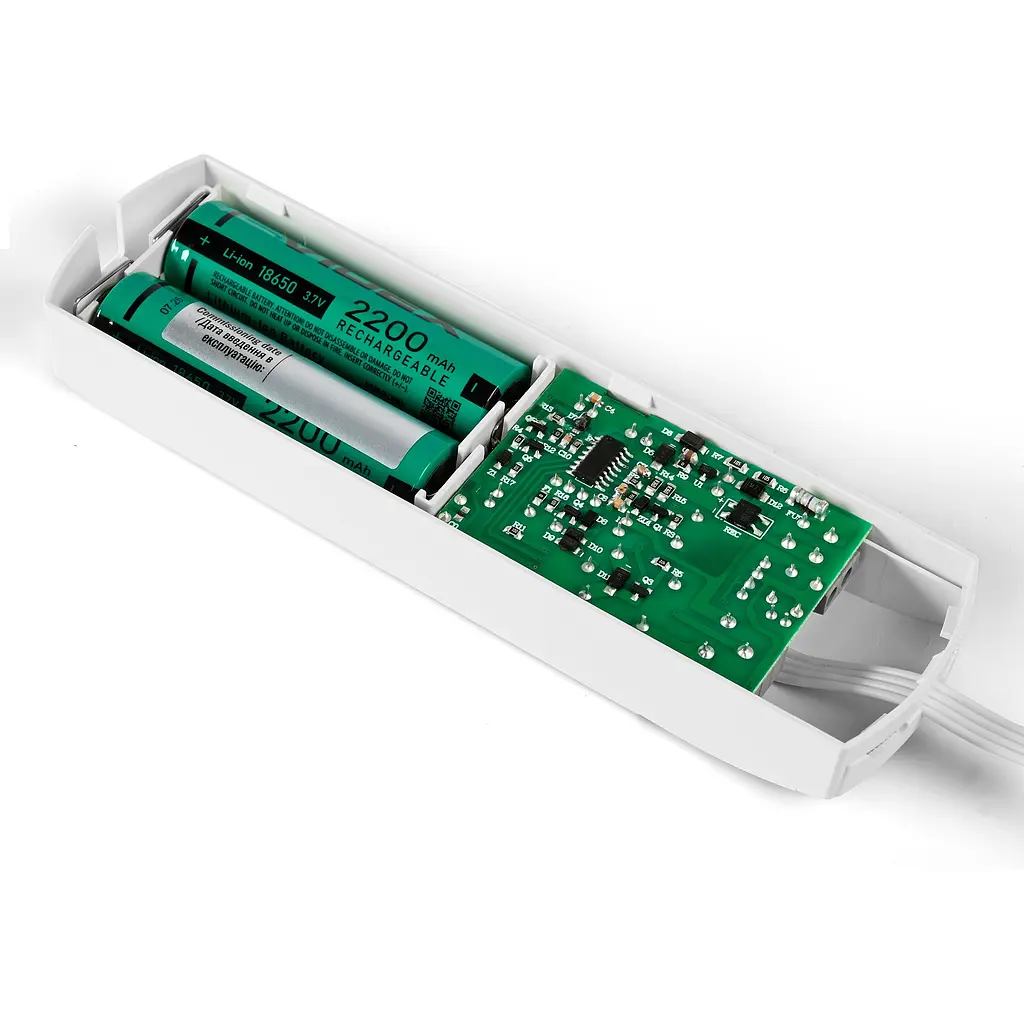

Блок аварійного живлення для світлодіодних світильників Videx VL-EMM-L23 призначений для забезпечення резервного живлення світильників під час відключення електроенергії. Працює завдяки двом вбудованим літій-іонним акумуляторам ємністю 2200 мАг кожен. Застосовується для ламп та світильників з власним драйвером без гальванічної розв’язки. В аварійному режимі (коли зникає напруга в мережі) забезпечує безперервне живлення для освітлення потужністю до 3 Вт тривалістю до 3.5 годин.

Має 3 режими роботи. В комплект входить тестовий кабель, який використовується для перевірки належної роботи в аварійному режимі. Блок має вбудовані акумулятори, які можна замінити при необхідності. Заміну акумуляторів має виконувати лише кваліфікований спеціаліст.

Особливості:

• Вхідна потужність: від 3 до 50W (номінальна потужність світильника).
• Вхідна напруга: АС 220 - 240V, 50/60Hz.
• Тип акумулятора: Li-ion 18650 3.7V.
• Ємність акумулятора: 2200mAh x2.
• Вихідна потужність: 3W (Max).
• Вихідна напруга: DC 230V (Max).
• Ефективність: 90%.
• Не сумісний з димерами світла.
• Клас захисту від вологи: IP20.
• Робоча температура: від 0°C до +45°C.

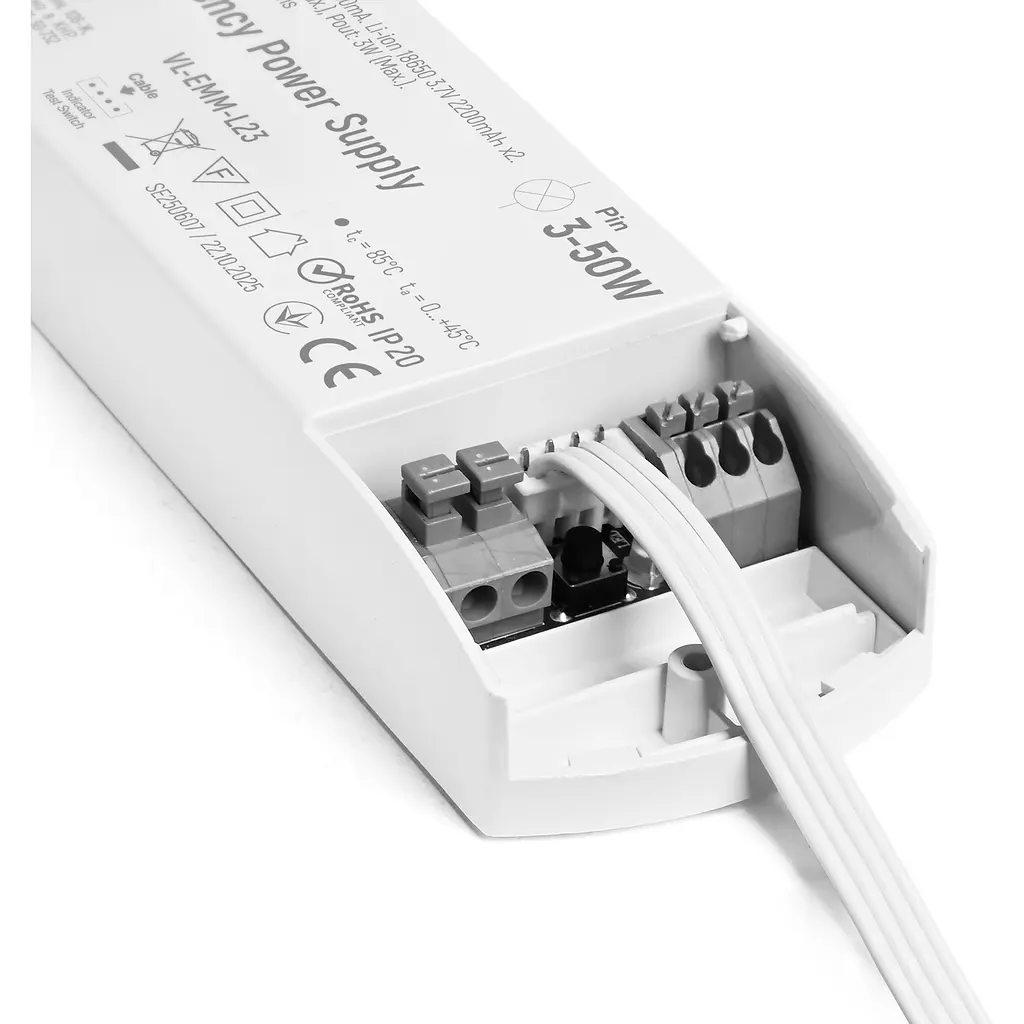

Монтаж та підключення

Перед встановленням обов’язково прочитайте інструкцію користувача. Встановлення має виконувати кваліфікований спеціаліст. Усі роботи слід виконувати при відключеному живленні. Оберіть бажаний сценарій роботи модуля та встановіть і підключіть його відповідно до схем в інструкції:

• Завжди вимкнено – світло залишається вимкненим поки є живлення від мережі. У разі відключення живлення воно перемикається в аварійний режим і залишатиметься ввімкненим, доки акумулятор повністю не розрядиться.
• Завжди увімкнено – світло залишається увімкненим поки є живлення від мережі. Під час відключення живлення воно перемикається в аварійний режим, доки акумулятор повністю не розрядиться.
• Керування вимикачем – світло можна вмикати або вимикати за допомогою стандартного настінного вимикача під час нормальної роботи. Незалежно від положення вимикача, аварійна функція автоматично активується у разі відключення живлення.

Перед першим використанням необхідно перевірити правильність механічного кріплення та підключення. Виріб можна використовувати лише в мережі, яка відповідає енергетичним вимогам та стандартам якості, встановленим законодавством.

УВАГА! Полярність джерела живлення повинна строго відповідати електричній схемі підключення. Неправильна полярність може призвести до пошкодження пристрою або втрати його функціональності.

Опис роботи індикатора

На корпусі модуля є індикатор, який залишається увімкненим під час нормальної роботи та вимикається, коли активовано аварійний режим:

• Індикатор постійно світиться зеленим кольором: акумулятор повністю заряджений.
• Індикатор постійно світиться червоним кольором: акумулятор в процесі заряджання.
• Індикатор блимає червоним кольором: виявлено несправність.
• Індикатор не світиться: активовано аварійний режим.

Перевірка функціонування аварійного режиму

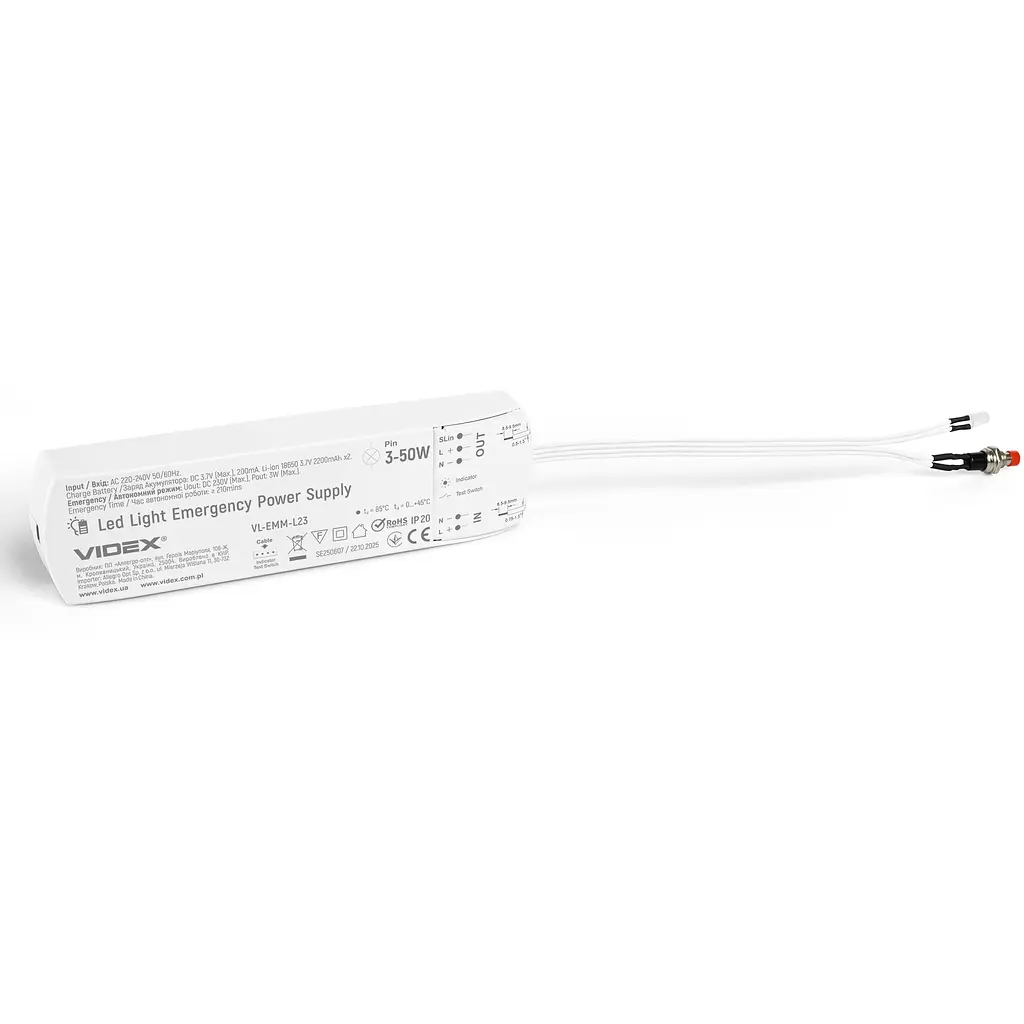

Цей модуль містить тестовий кабель, призначений для перевірки належної роботи в аварійному режимі. Існує два способи перевірити, чи працюють аварійні функції правильно:

• Метод 1. Тест потрійним натисканням (режим ручного перемикання):
  Натисніть кнопку тестування тричі. Зелений індикатор блиматиме, і модуль перейде в аварійний режим. Натисніть і утримуйте кнопку тестування протягом 2 секунд, щоб вийти з аварійного режиму.
• Метод 2: Короткочасний тест (режим автоматичного повернення):
  Натисніть і утримуйте кнопку тестування, щоб активувати аварійний режим. Відпустіть кнопку тестування, щоб вийти з аварійного режиму.

Запобіжні заходи:

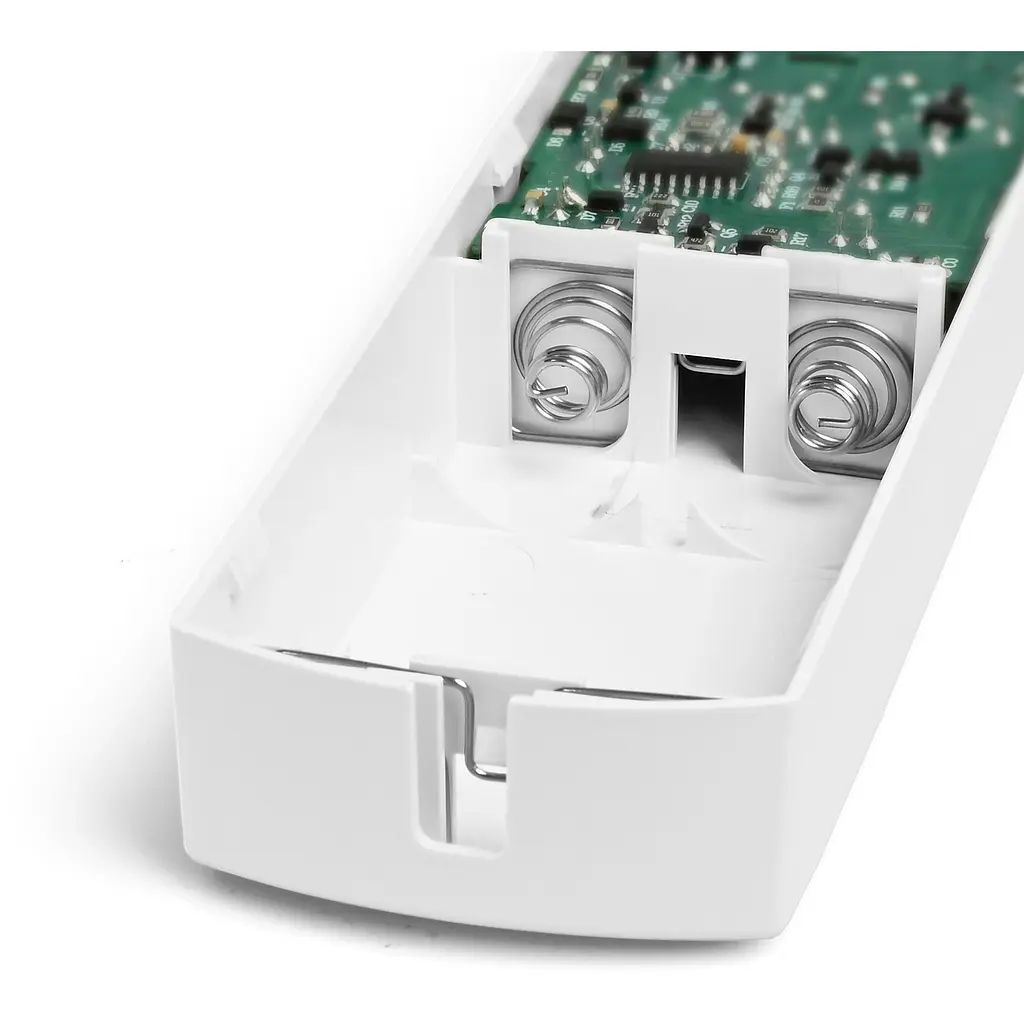

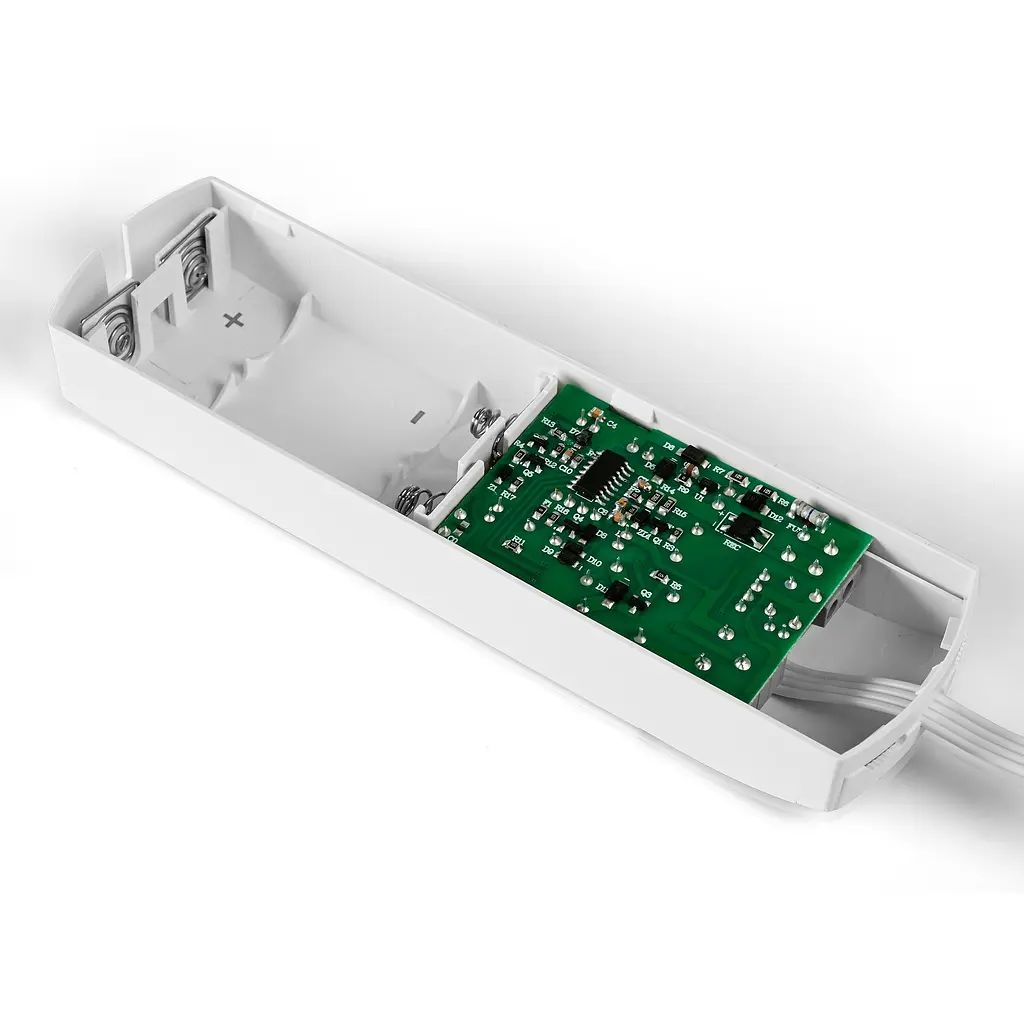

• Заміну акумуляторів має виконувати кваліфікований спеціаліст відповідно до інструкції. Перед заміною необхідно від’єднати живлення від мережі та аварійний модуль як від світлодіодного світильника, так і від мережі живлення.
• Якщо виріб потрібно зберігати протягом тривалого часу, повністю зарядіть батарею. Не зберігайте виріб з розрядженою батареєю, оскільки це призведе до незворотних пошкоджень.
• Забороняється використовувати виріб з пошкодженою проводкою або точками підключення.
• Чистіть виріб лише м’якими та сухими тканинами. Не використовуйте хімічні або абразивні засоби для чищення.
• Не накривайте виріб, забезпечте вільний доступ повітря.
• Виріб не можна використовувати в несприятливих умовах, наприклад, у пилу, воді, вологості, вібрації, вибухонебезпечній атмосфері, випарах або хімічних випарах тощо.
