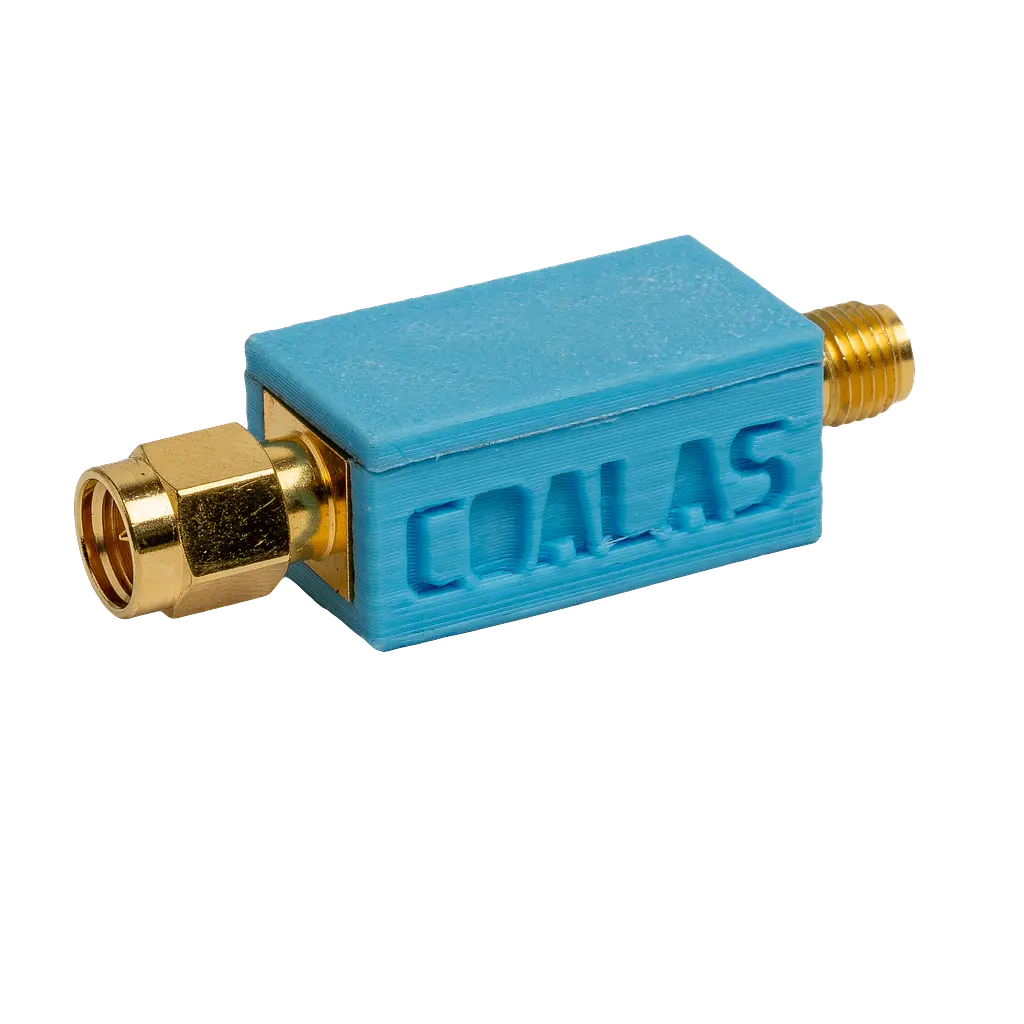

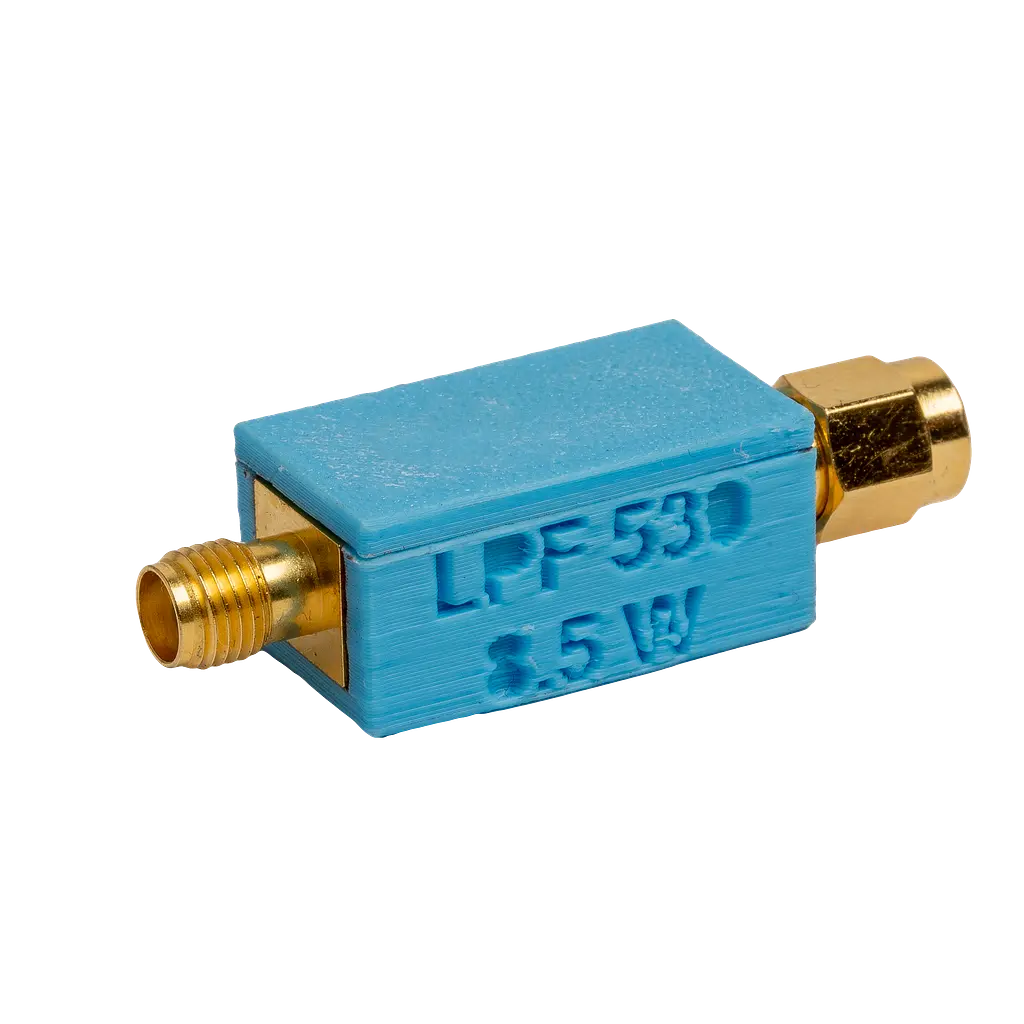

Фільтр COALAS::LPF-530-8.5W

Фільтр — компактний низькочастотний фільтр (LPF) від Coalas systems, призначений для встановлення на вихід передавача (TX output) з метою зменшення впливу гармонік на відеосигнал. Цей фільтр забезпечує високу селективність по відношенню до частот вище зрізу та стабільне пригнічення небажаних гармонік у широкому діапазоні частот, що позитивно впливає на якість передачі відео та стійкість ліній зв'язку в умовах підвищеного рівня перешкод. Опис та призначення LPF-530-8.5W ідеально підходить для вбудовування в передавальні ланцюги систем відеопередачі, рішень для дронів та модульних станцій зв'язку. Завдяки стандартному імпедансу та зручним рознімам його легко інтегрувати в існуючі комунікаційні ланцюги без додаткових адаптерів. Компактні габарити та низька вага роблять фільтр зручним для застосування у платформах з обмеженим простором. Основні характеристики Частота зрізу: 530 МГц Максимальна потужність: 8.5 Вт Імпеданс: 50 Ом Конектори: SMA Габарити: 47 х 12 x 14 мм Вага: 10 г Бренд: Coalas systems Категорія: Дрон детектори та аксесуари > Станції зв'язку та їх компоненти Показники затухання Нижче наведені виміряні значення затухання фільтра у різних робочих діапазонах, що демонструють його ефективність у пригніченні гармонік, які можуть впливати на якість відеосигналу: Частота Затухання 1.3 ГГц ~40 дБм 1.8 ГГц ~50 дБм 2.4 ГГц ~47 дБм 3.3 ГГц ~46 дБм 4.9 ГГц ~28 дБм 5.8 ГГц ~27 дБм Рис. 1. АЧХ в діапазоні 300 МГц - 6000 МГц. Зверніть увагу на максимально допустиму потужність: 8.5 Вт. Для забезпечення довготривалої та стабільної роботи рекомендується не перевищувати зазначене значення та забезпечити адекватний відвід тепла в умовах підвищених температур. Переваги фільтра висока селективність щодо гармонік вище зрізу, сумісність зі стандартними SMA-конекторами, компактні розміри (47 х 12 x 14 мм) та мала вага (10 г), що робить його зручним компонентом у наборі обладнання для операторів відеопередач і систем виявлення дронів. Інтеграція: стандартний імпеданс 50 Ом та SMA-роз'єми спрощують монтаж у передавальні ланцюги без додаткових перехідників. Фільтр показує ефективне пригнічення гармонік у діапазонах, критичних для безперервної роботи відеолінків, і підвищує стійкість зв'язку в умовах високих перешкод. Якщо вам потрібен надійний низькочастотний фільтр від відомого виробника для вбудовування у станції зв'язку або обладнання для виявлення дронів, від Coalas systems є практичним і раціональним вибором. Інші товари цієї категорії тут Станції зв'язку та їх компоненти
