Поверхневий насос Grundfos CR1-21 A-A-A-E-HQQE 3x230/400 (96516192)

Grundfos CR1-21 AAAE-HQQE 3x230/400 (96516192) – вертикальний багатоступінчастий відцентровий насос із впускним та випускним патрубками на одному рівні (інлайн). Головка і основа насоса виготовлені з чавуну, всі інші деталі, що контактують з середовищем, що перекачується, - з нержавіючої сталі. Картриджне ущільнення валу забезпечує високу надійність, безпечне поводження, а також легкий доступ та обслуговування. Передача потужності здійснюється через тверду роз'ємну муфту. Насос оснащений трифазним асинхронним двигуном з повітряним охолодженням.

Рідина:

• Робоча рідина – вода.
• Діапазон температури рідини: -20...120 °C.
• Температура рідини, що перекачується: 20 °C
• Щільність: 998.2 кг/м³.

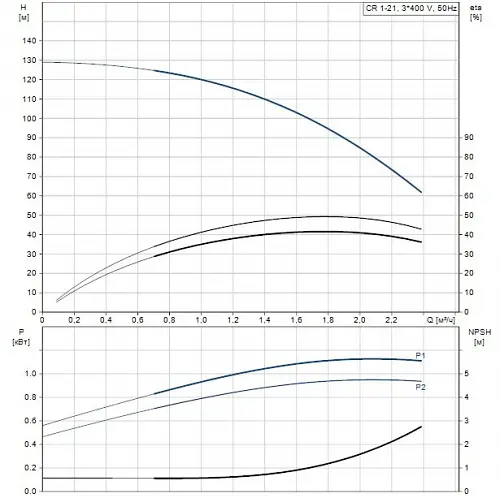

Технічні дані:

• Швидкість насоса, при якій розраховані його характеристики – 2853 об/хв.
• Номінальна витрата – 1,8 м³/год.
• Номінальний натиск – 96,6 м
• Максимальний натиск – 129,2 м
• Робочі камери – 21
• Робочі колеса – 21
• Кількість робочих коліс із зменшеним діаметром – 0
• Низький NPSH – НІ
• Розташування насоса – вертикальне
• Тип ущільнення валу – одинарне
• Первинне ущільнення валу – HQQE
• Маркування ущільнення валу – HQQE
• Сертифікати – CE, EAC, UKCA, SEPRO
• Сертифікати для питної води – WRAS, ACS
• Допуски на робочі характеристики ISO9906:2012 3B
• Виконання насоса – A
• Модель – А

Матеріали:

• Основа – чавун (Cast iron), EN 1561 EN-GJL-200, ASTM A48-25B
• Робоче колесо – нержавіюча сталь EN 1.4301, AISI 304
• Код матеріалу – A
• Код гуми – E
• Внутрішні підшипники – SIC

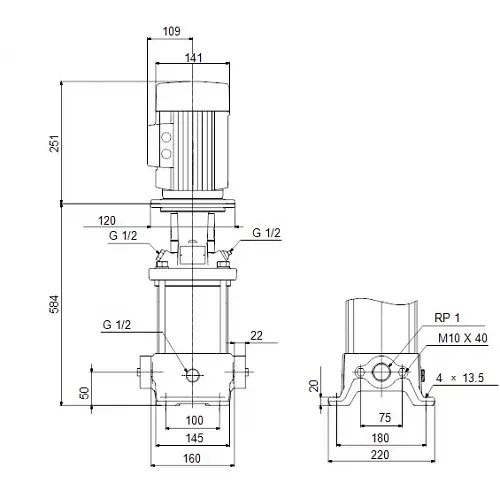

Монтаж:

• Максимальна температура навколишнього середовища – 60 °C
• Максимальний робочий тиск – 16 бар
• Максимальний тиск при заданій температурі – 16 бар/120 °C
• Тип з'єднання – Овал / Rp
• Розмір всмоктуючого патрубка - 1 "дюйм"
• Розмір напірного патрубка – 1”дюйм
• Номінальний тиск підключення – PN 16
• Фланцевий впускний отвір - 300 lb
• Розмір фланця електродвигуна – FT100
• Код приєднання – А

Дані електроустаткування:

• Стандарт електродвигуна – ПЕК
• Тип електродвигуна - 80C
• Номінальна потужність – P2 – 1.1 кВт
• Енергія (Р2), потрібна для насоса – 1.1 кВт
• Частота мережі живлення – 50 Гц
• Номінальна напруга – 3 x 220-240D/380-415Y
• Номінальний струм – 4.35/2.50 A
• Пусковий струм - 450-500%
• Cos фі – характеристика потужності: 0.83-0.76
• Номінальна швидкість – 2840-2870 об/хв
• Клас енергоефективності – IE3
• Ефективність електродвигуна за повного навантаження – 82.7 %
• Ефективність двигуна за 3/4 навантаження – 84.6-84.0 %
• Ефективність електродвигуна за 1/2 навантаження – 85.4-82.8 %
• Кількість полюсів – 2
• Клас захисту (IEC 34-5) – 55 Dust/Jetting
• Клас ізоляції (IEC 85) – F
• Вбудований захист електродвигуна відсутній.
• Номер електродвигуна – 85905176
