Поверхневий насос Grundfos CR15-03 A-F-A-E-HQQE 3x (96501894)

Grundfos CR15-03 A-F-A-E-HQQE 3x (96501894) – вертикальний, багатоступінчатий відцентровий насос з всмоктувальним та напірним патрубками на одному рівні ("in-line"). Головка і основа насоса виконані з чавуну, усі інші деталі, які змочуються, виконані з нержавіючої сталі. Картриджеве ущільнення валу забезпечує високу надійність, безпеку в роботі, а також легкий доступ та обслуговування. Передача електроенергії здійснюється за допомогою жорсткої роз'єднаної муфти. Зєднання труб здійснюється через фланці DIN. Насос оснащений 3-фазним асинхронним двигуном з вентиляторним охолодженням.

Рідина:

• Робоча рідина – вода.
• Діапазон температури рідини: -20... 120 °C.
• Температура рідини, що перекачується: 20 °C
• Щільність: 998.2 кг/м³.

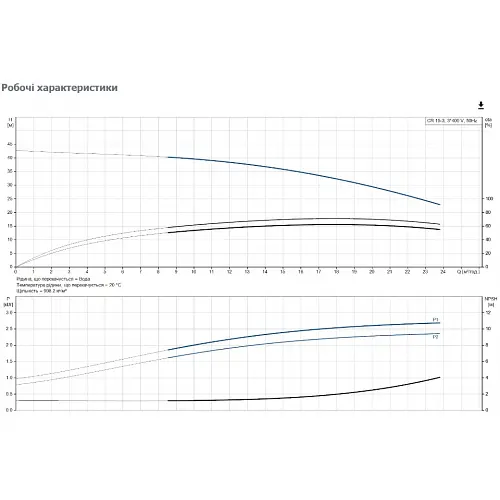

Технічні дані:

• Швидкість насоса, за якої розраховані його характеристики – 2902 об/хв.
• Номінальна витрата – 17 м³/год.
• Номінальний тиск – 33,2 м
• Максимальний тиск – 42,7 м
• Робочі камери – 3
• Робочі колеса – 3
• Кількість робочих коліс із зменшеним діаметром – 0
• Низький NPSH – НІ
• Розташування насоса – вертикальне
• Тип ущільнення валу – одинарне
• Первинне ущільнення валу – HQQE
• Маркування ущільнення валу – HQQE
• Сертифікати – CE, EAC, UKCA, SEPRO
• Сертифікати для питної води – WRAS, ACS
• Допуски на робочі характеристики ISO9906:2012 3B
• Виконання насоса – A
• Модель – А

Матеріали:

• Основа – чавун (Cast iron), EN 1561 EN-GJL-200, ASTM A48-25B
• Робоче колесо – нержавіюча сталь EN 1.4301, AISI 304
• Код матеріалу – A
• Код гуми – E
• Внутрішні підшипники – SIC

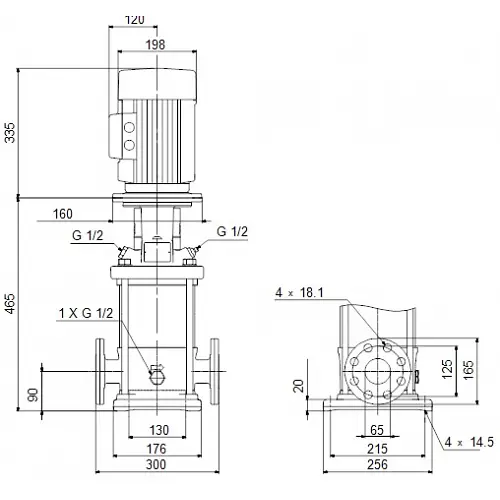

Монтаж:

• Максимальна температура навколишнього середовища – 60 °C
• Максимальний робочий тиск – 16 бар
• Максимальний тиск при заданій температурі – 16 бар/120 °C
• Тип з'єднання – DIN
• Розмір всмоктуючого патрубка – DN 50
• Розмір напірного патрубка – DN 50
• Номінальний тиск підключення – PN 25
• Розмір фланця електродвигуна – FT130
• Код приєднання – F

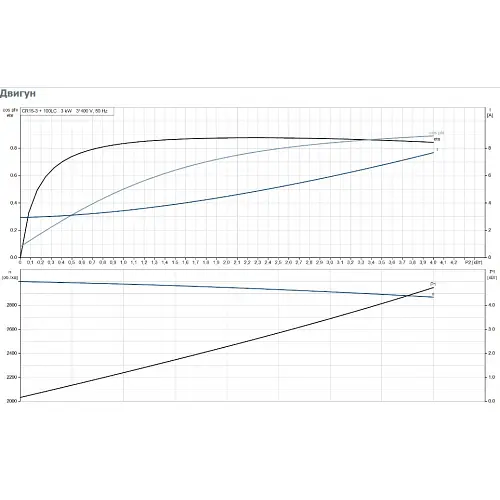

Дані електроустаткування:

• Стандарт електродвигуна – IEC
• Тип електродвигуна – 100LС
• Номінальна потужність – P2 – 3 кВт
• Енергія (Р2), необхідна для насоса – 3 кВт
• Частота мережі живлення – 50 Гц
• Номінальна напруга – 3 x 380-415D
• Номінальний струм - 6,3 A
• Пусковий струм - 840-920%
• Cos фі - характеристика потужності: 0,87-0,82
• Номінальна швидкість – 2900-2920 об/хв
• Клас енергоефективності – IE3
• Ефективність електродвигуна при повному навантаженні – 87,1 %
• Ефективність двигуна за 3/4 навантаження – 88.0-87.0 %
• Ефективність електродвигуна за 1/2 навантаження – 87.7-85.4 %
• Кількість полюсів – 2
• Клас захисту (IEC 34-5) – 55 Dust/Jetting
• Клас ізоляції (IEC 85) – F
• Вбудований захист електродвигуна – PTC
• Номер електродвигуна – 85U15510
