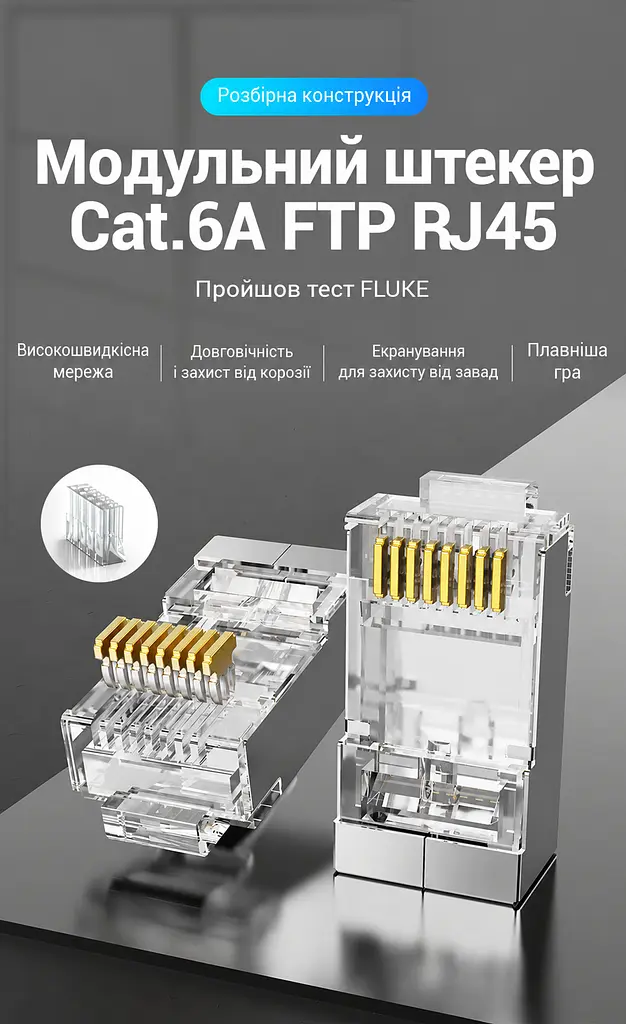

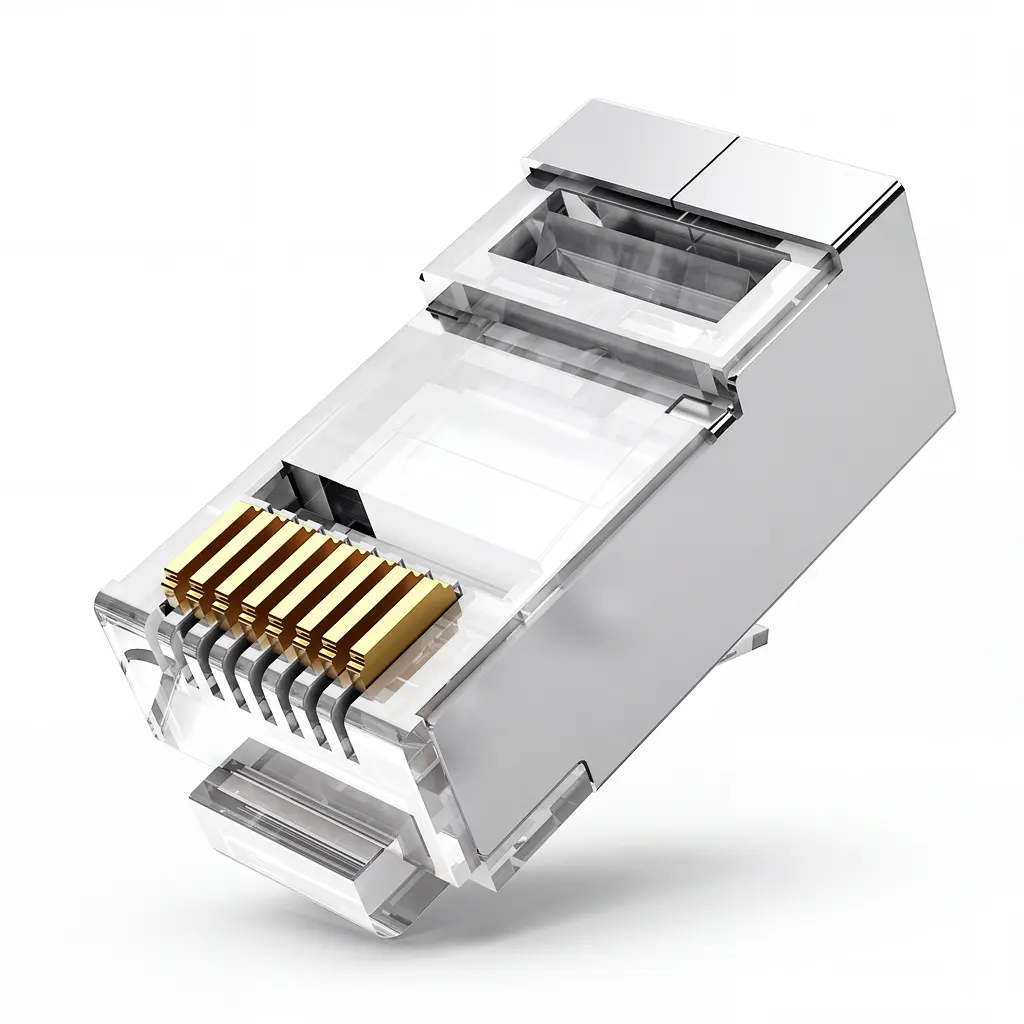

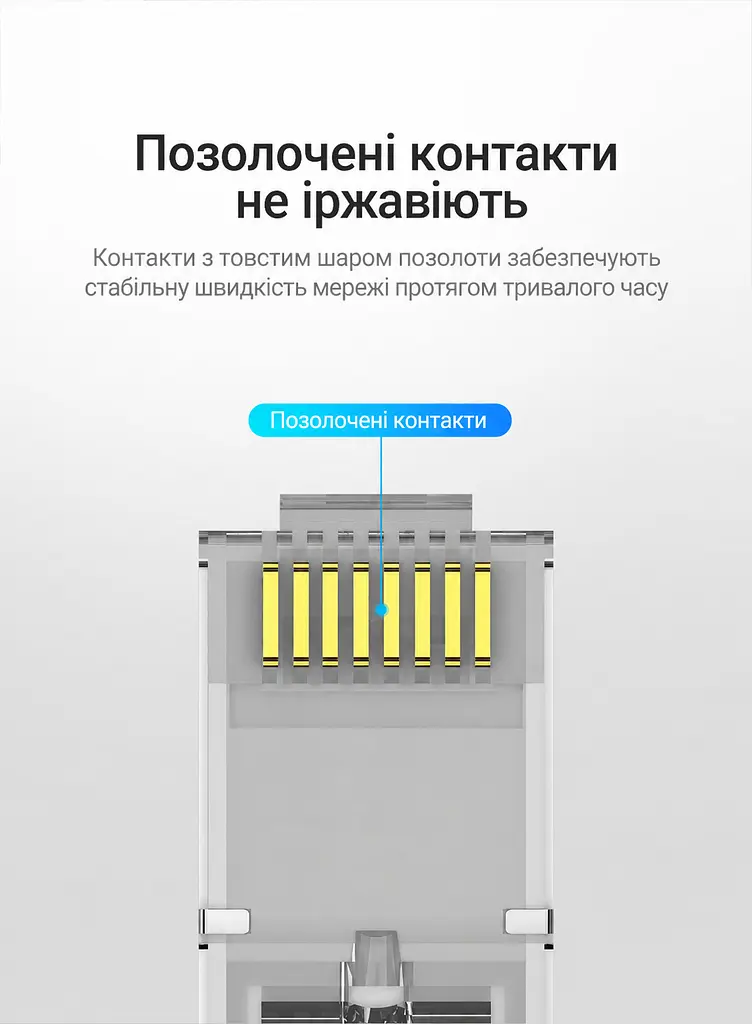

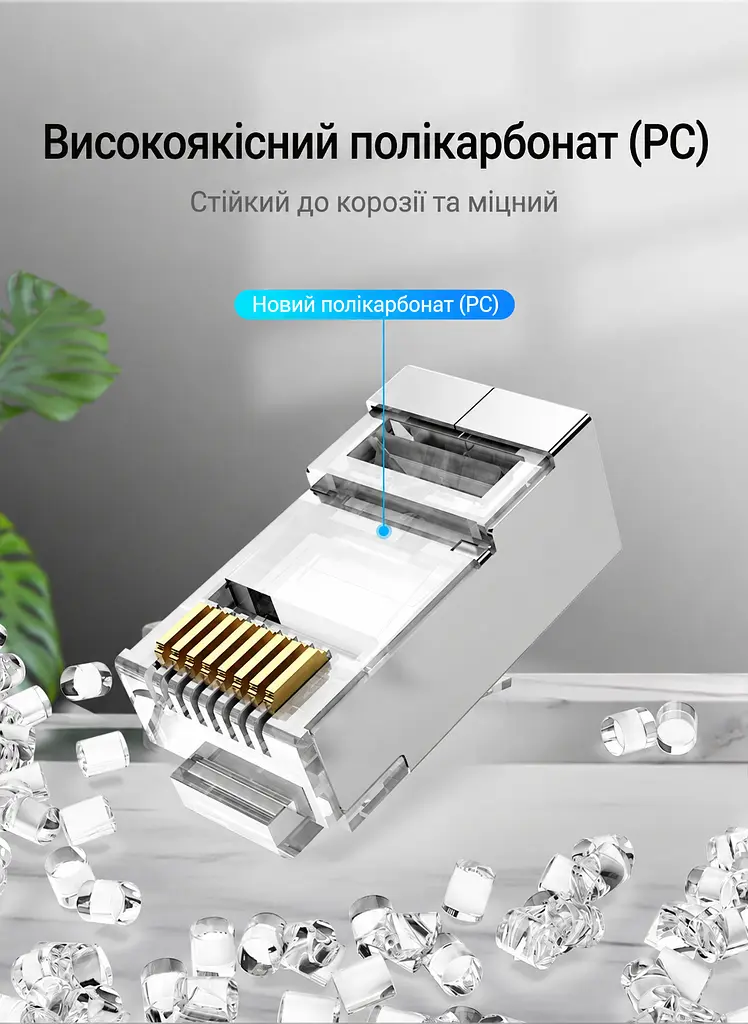

Модульний штекер для обтискання мережевого кабелю Vention 100 конекторів RJ45 Cat.6A FTP для мереж 10 Гбіт/с Для однодротяних і багатодротяних жил 23–26 AWG з діаметром ізольованої жили до 1,1 мм У комплекті 100 пластикових вставок-напрямних для жил Прозорий корпус із золотистими контактами (IDLR0-100)

Модульні штекери RJ45 використовують для обтискання мережевого кабелю під час самостійного виготовлення чи ремонту. Вставка-напрямна допомагає впорядкувати жили; перед монтажем перевірте сумісність кабелю та визначте потрібну схему розводки.

Сумісність із кабелем та підключеним обладнанням

• Прозорий прямокутний штекер RJ45 сумісний з однодротяними й багатодротяними жилами 23–26 AWG, якщо діаметр кожної ізольованої жили не перевищує 1,1 мм. Перед обтисканням перевірте обидві умови.

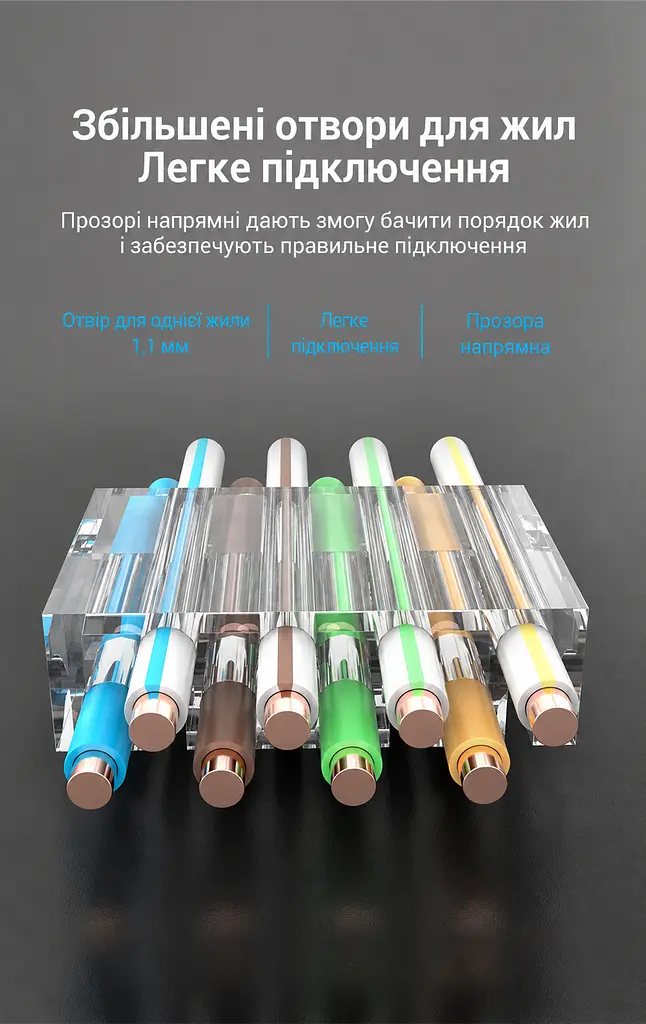

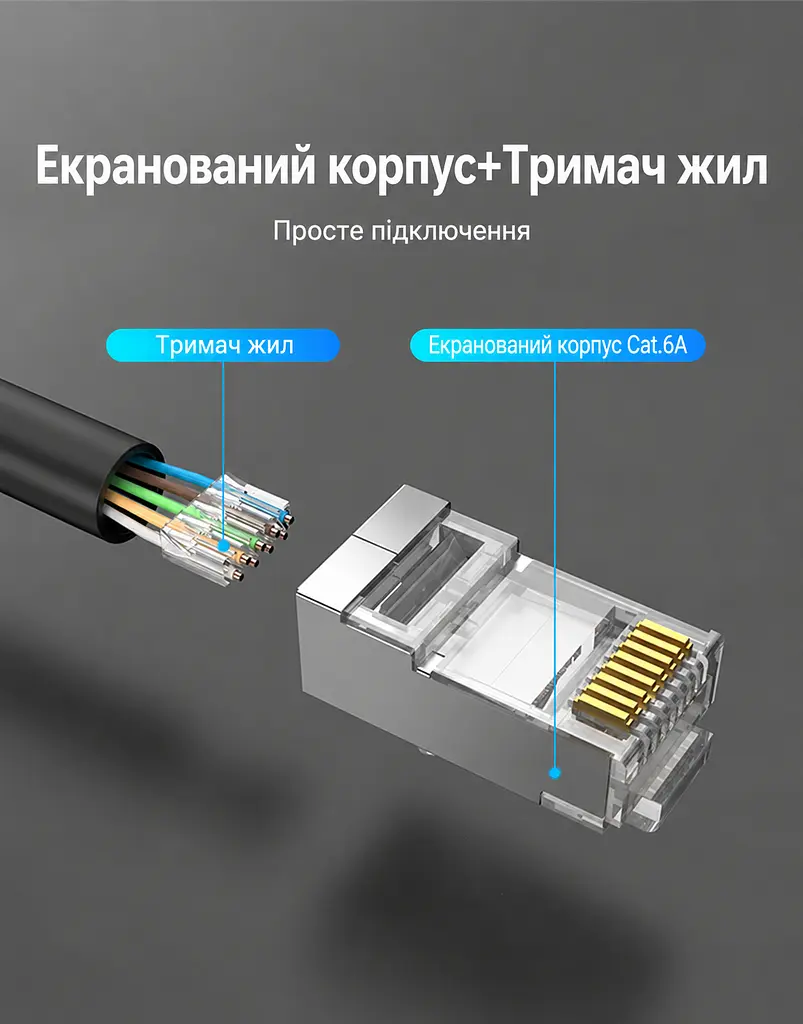

• Прозора вставка-напрямна дає змогу бачити порядок жил і допомагає точно їх розташувати.

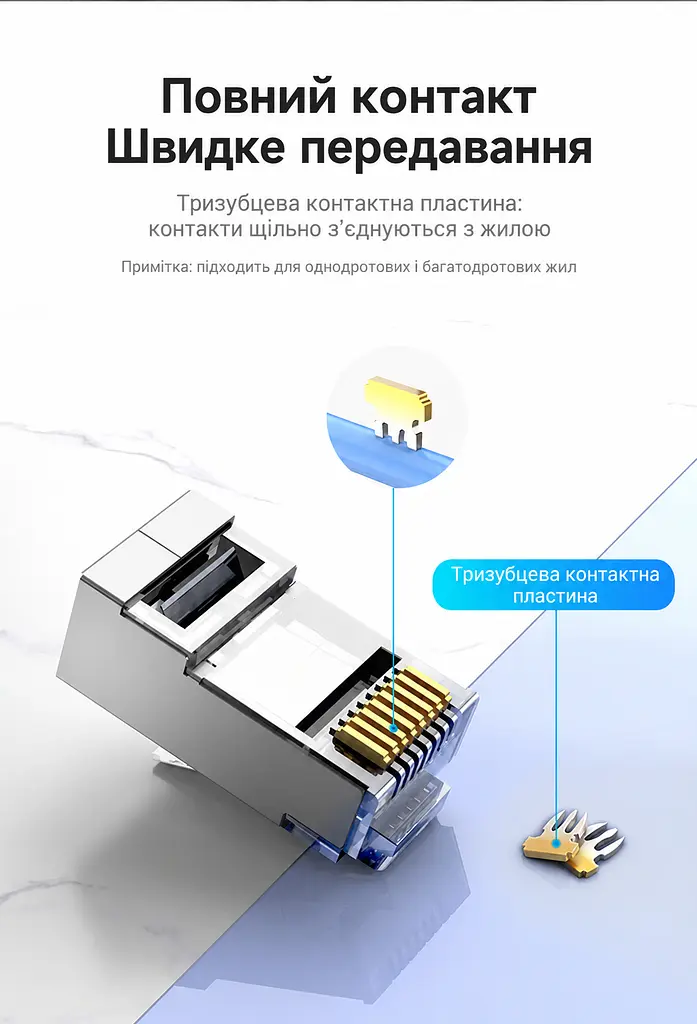

• Тризубчасті контакти щільно з’єднуються з жилою.

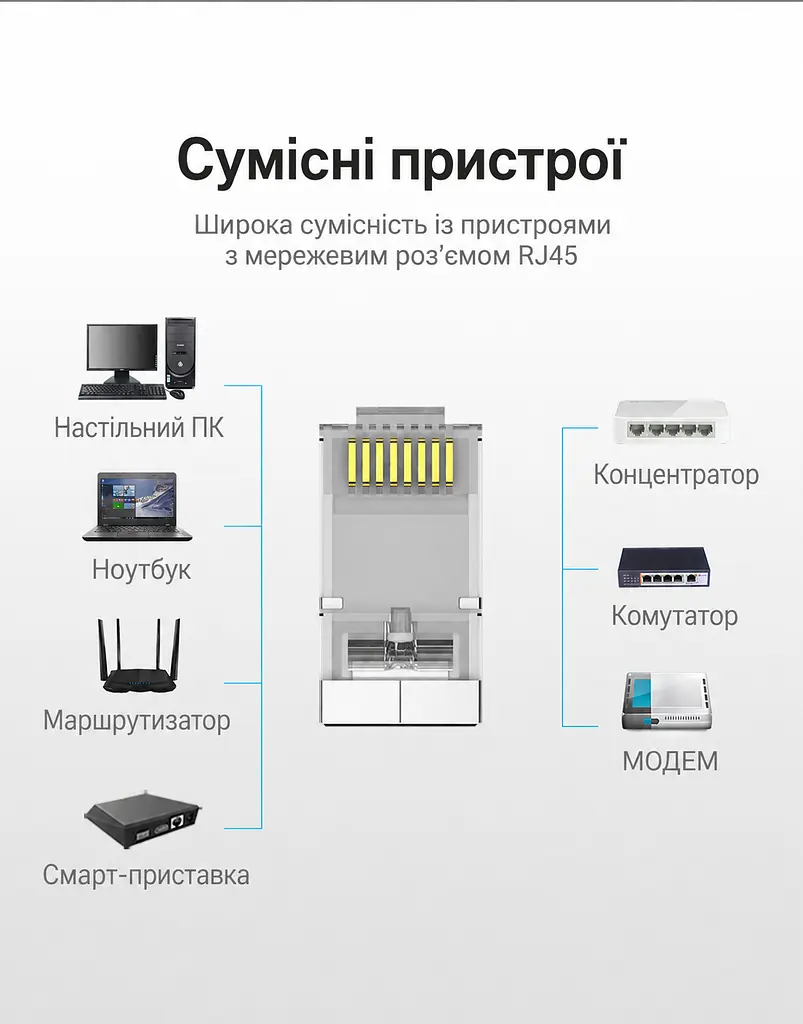

• Кабелі з роз’ємом RJ45 призначені для обладнання з мережевим інтерфейсом RJ45, зокрема настільного ПК, ноутбука, маршрутизатора, Smart Box, концентратора, комутатора й модема.

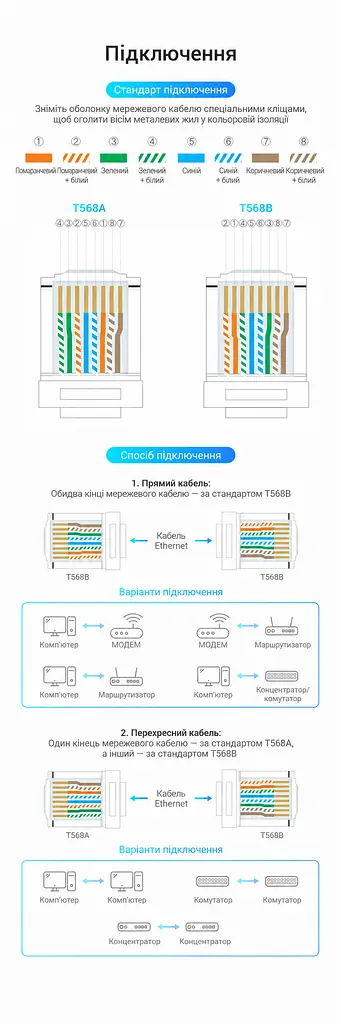

Схеми T568A/T568B та обтискання

1. Оберіть розводку: для прямого кабелю обидва кінці виконують за T568B; для перехресного — один кінець за T568A, інший за T568B. Приклади для прямого кабелю: комп’ютер—модем, модем—маршрутизатор, комп’ютер—маршрутизатор, комп’ютер—концентратор/комутатор. Для перехресного: комп’ютер—комп’ютер, комутатор—комутатор, концентратор—концентратор.
2. Звірте послідовність кольорів контактів 1–8 для потрібного стандарту з технічними характеристиками.
3. Зніміть оболонку кліщами для мережевого кабелю, розташуйте жили за обраною схемою та обтисніть штекер.

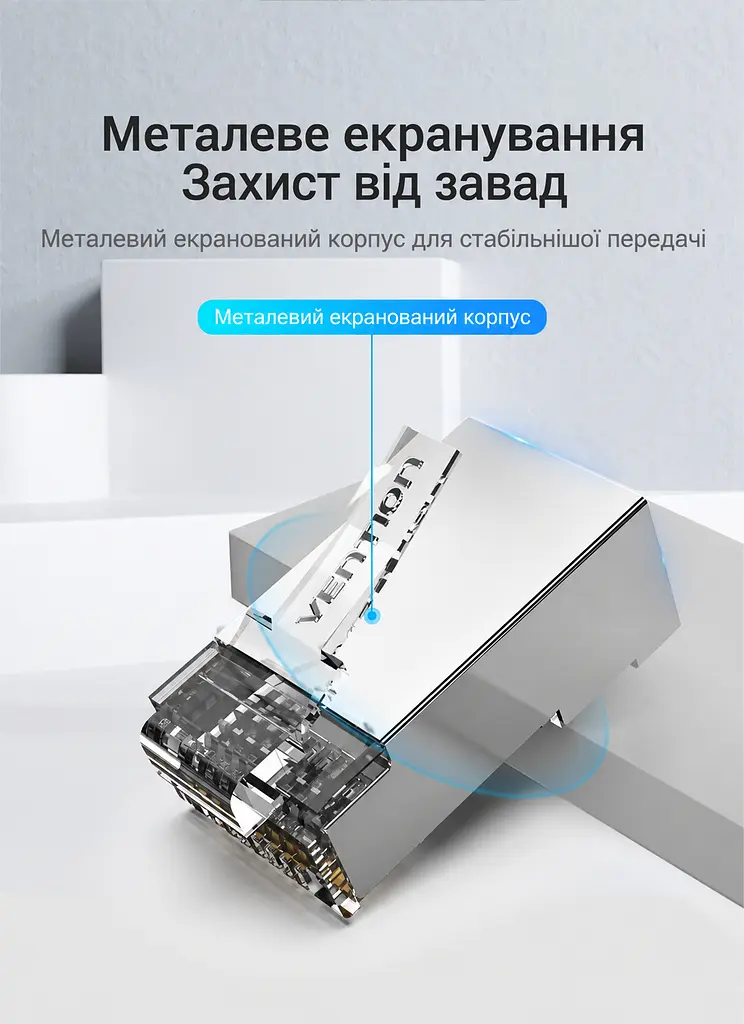

4. Для FTP-конекторів рекомендовано використовувати спеціальний обтискний інструмент.

Технічні характеристики

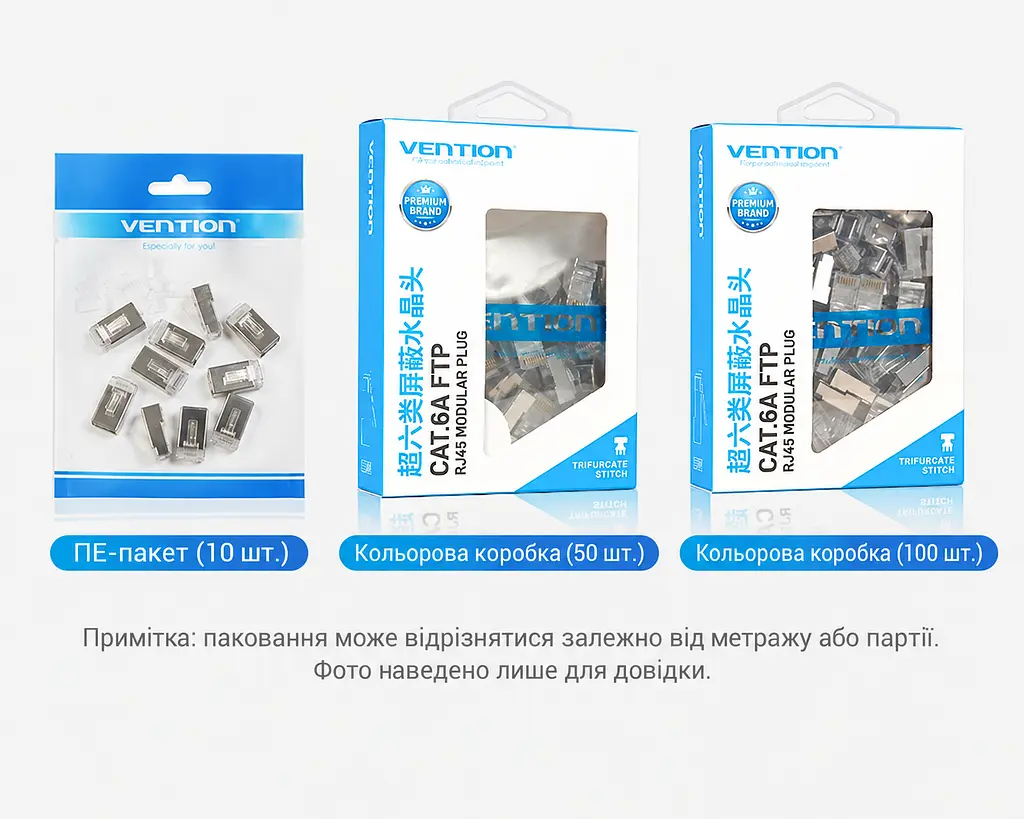

Комплектація
