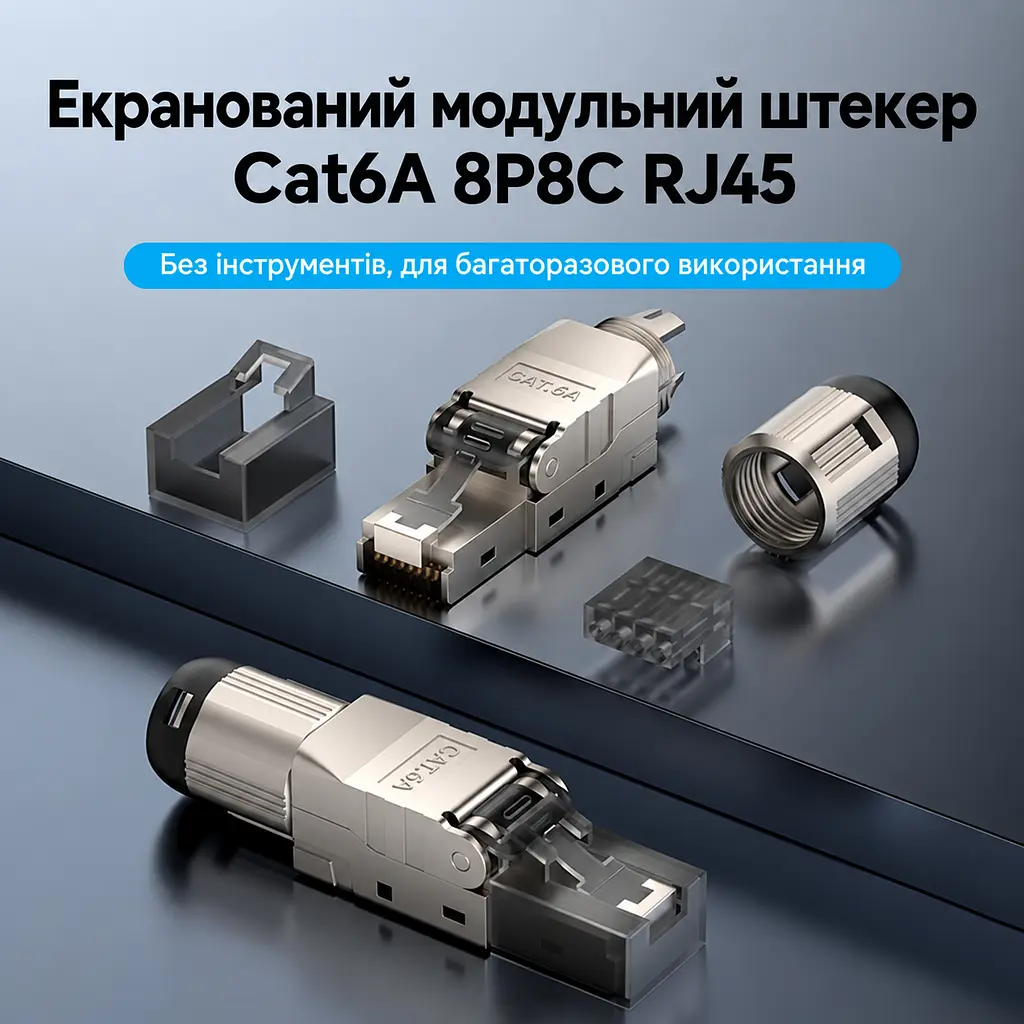

Екранований мережевий штекер Vention 10 шт. конектор RJ45 8P8C Cat6A FTP для мереж 10 Гбіт/с монтаж без обтискних кліщів для жил 23–26 AWG для кабелю діаметром до 8,7 мм організатор для проводів діаметром до 1,6 мм багаторазове використання схеми T568A і T568B фіксація кабелю стопорною гайкою позолочені контакти сірий (IDPH0-10)

Екрановані штекери RJ45 Cat6A FTP призначені для оконцювання мережевого кабелю без обтискних кліщів. Для підбору потрібно врахувати калібр жил, діаметр проводів і зовнішній діаметр кабелю; конструкція допускає повторне використання.

Перевірте сумісність кабелю

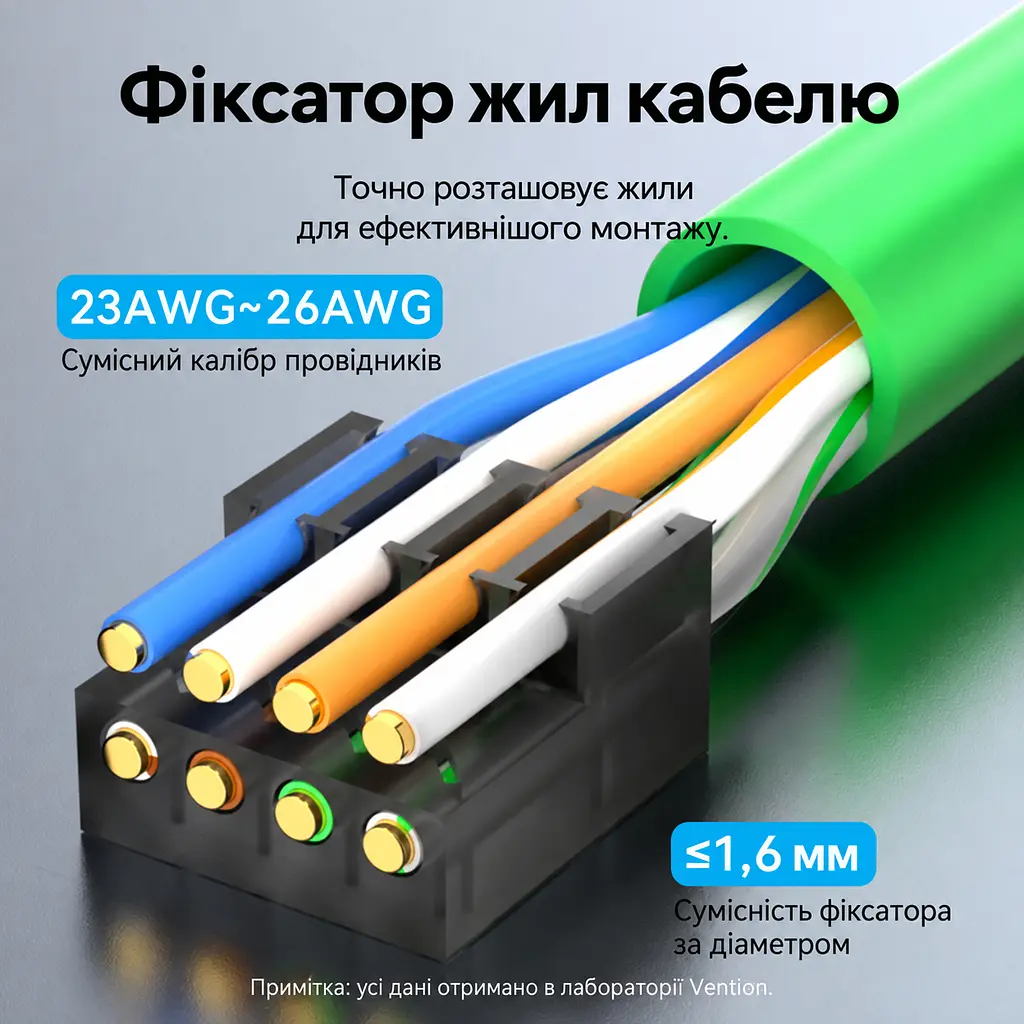

Перевіряйте одночасно три параметри: калібр жил має становити 23–26 AWG, діаметр проводів для організатора — ≤1,6 мм, а зовнішній діаметр кабелю — ≤8,7 мм. Відповідності лише одному з цих критеріїв недостатньо: проводи мають підходити до організатора, а кабель — до вузла фіксації.

Підготовка та монтаж

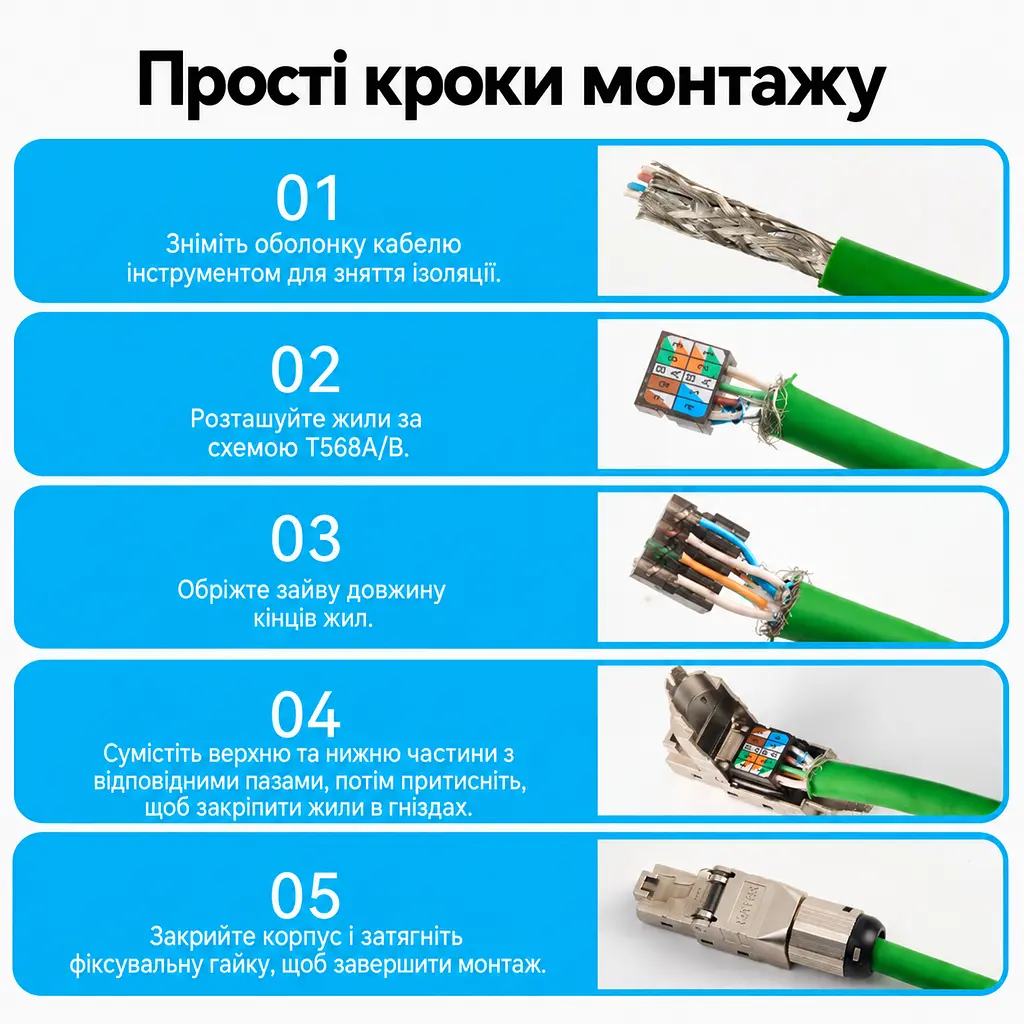

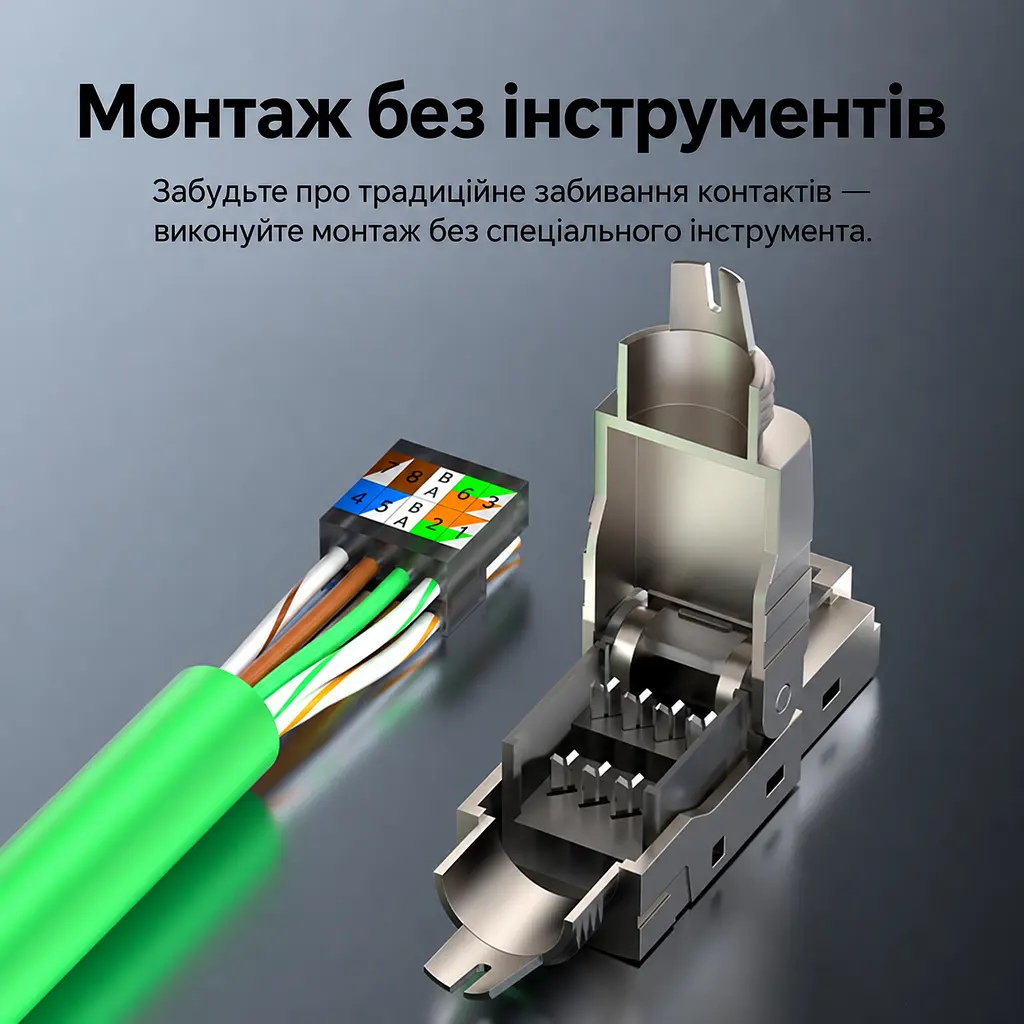

1. Підготуйте інструмент для зняття зовнішньої оболонки та інструмент для обрізання жил. Обтискні кліщі для оконцювання штекера не потрібні.
2. Зніміть зовнішню оболонку кабелю інструментом для зняття ізоляції.
3. Виберіть схему T568A або T568B відповідно до наявної проводки. Обидві придатні для Ethernet і забезпечують однакові характеристики передавання. Розташуйте жили за кольоровим маркуванням вибраної схеми; фіксований організатор допомагає точно розмістити проводи.
4. Обріжте зайві кінці проводів.
5. Сумістіть верхній і нижній компоненти з відповідними пазами та притисніть їх, щоб зафіксувати проводи в прорізах.

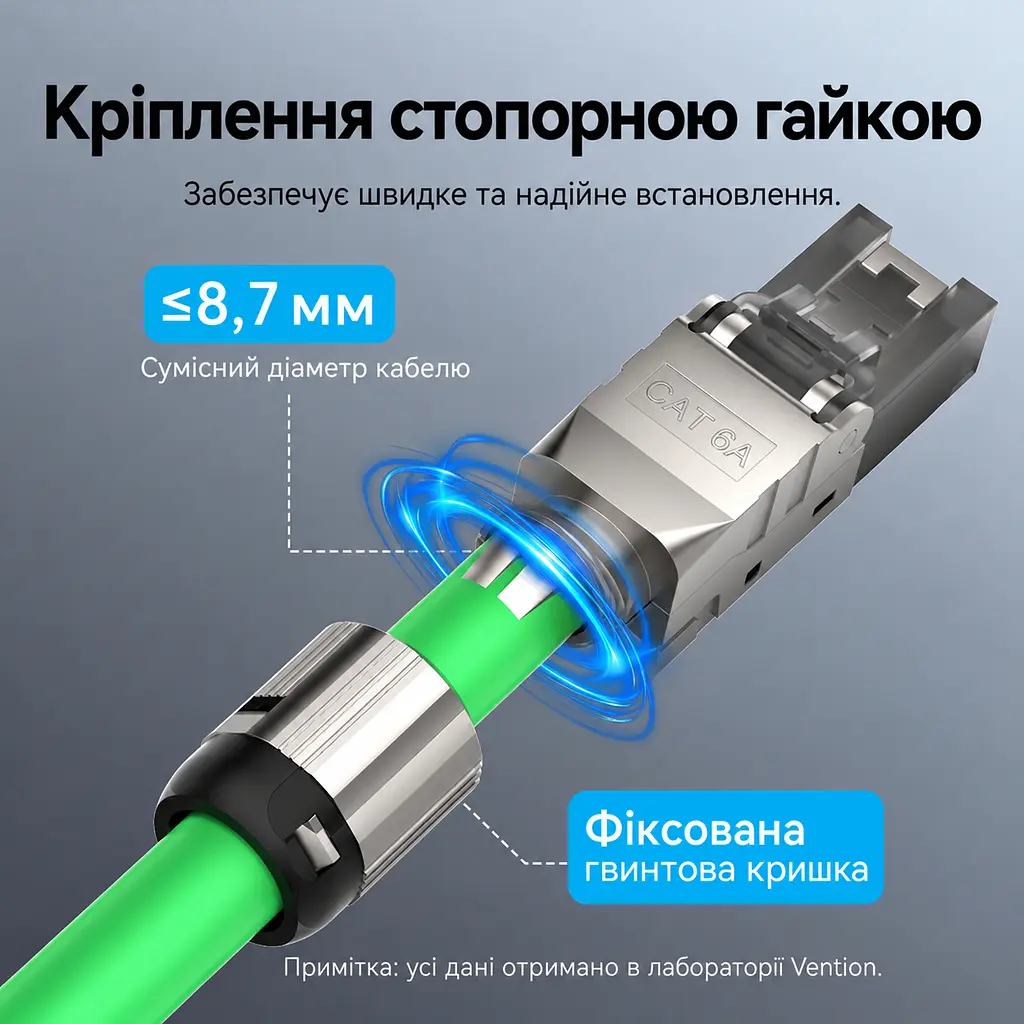

6. Закрийте корпус і затягніть стопорну гайку, яка фіксує кабель у штекері.

Швидкість і сценарії використання

Штекер підтримує передавання 10 Гбіт/с у поєднанні з відповідним кабелем Ethernet на 10 Гбіт/с. Таке підключення підходить для ігор, потокового відео 4K/8K і передавання великих файлів.

Серед професійних застосувань — центри обробки даних, промислова автоматизація, системи безпеки та відеоспостереження, слабкострумові системи й кабельна проводка будівель.

Конструкція та повторне використання

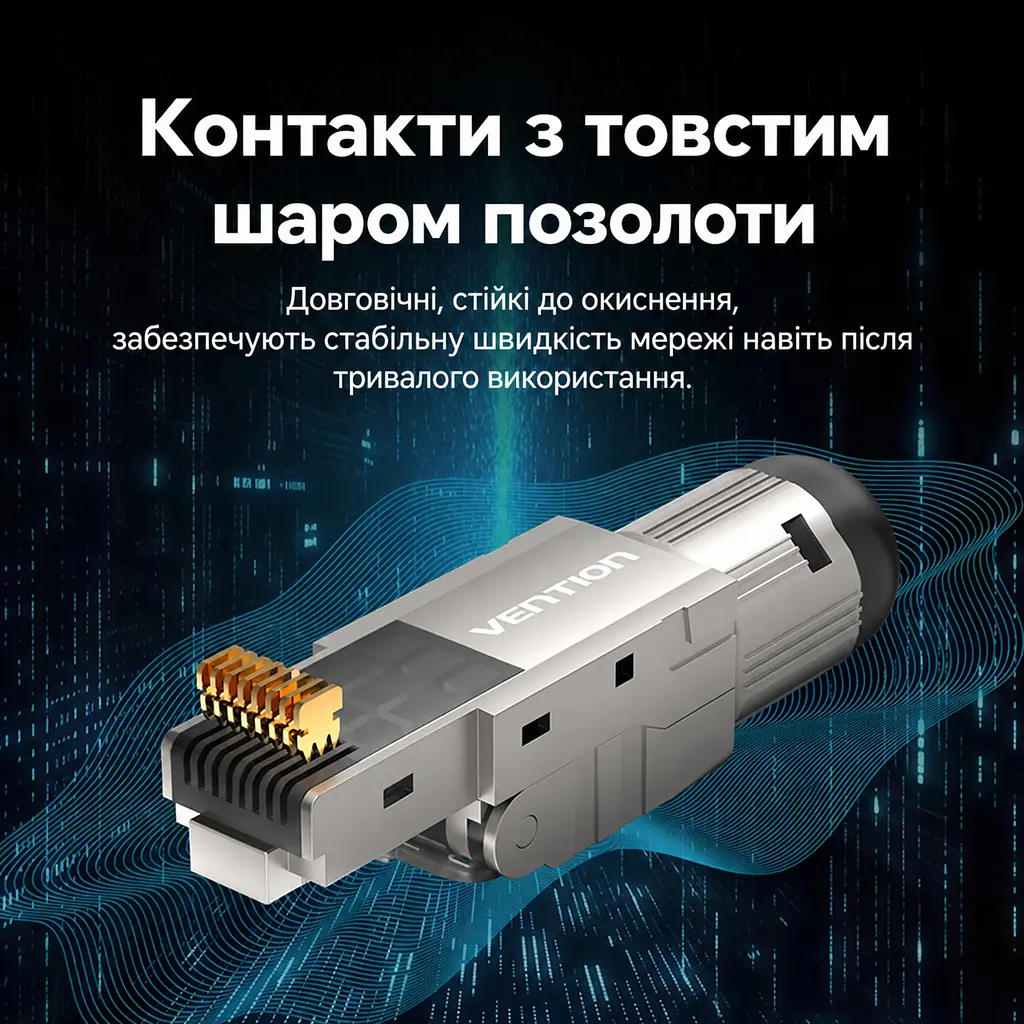

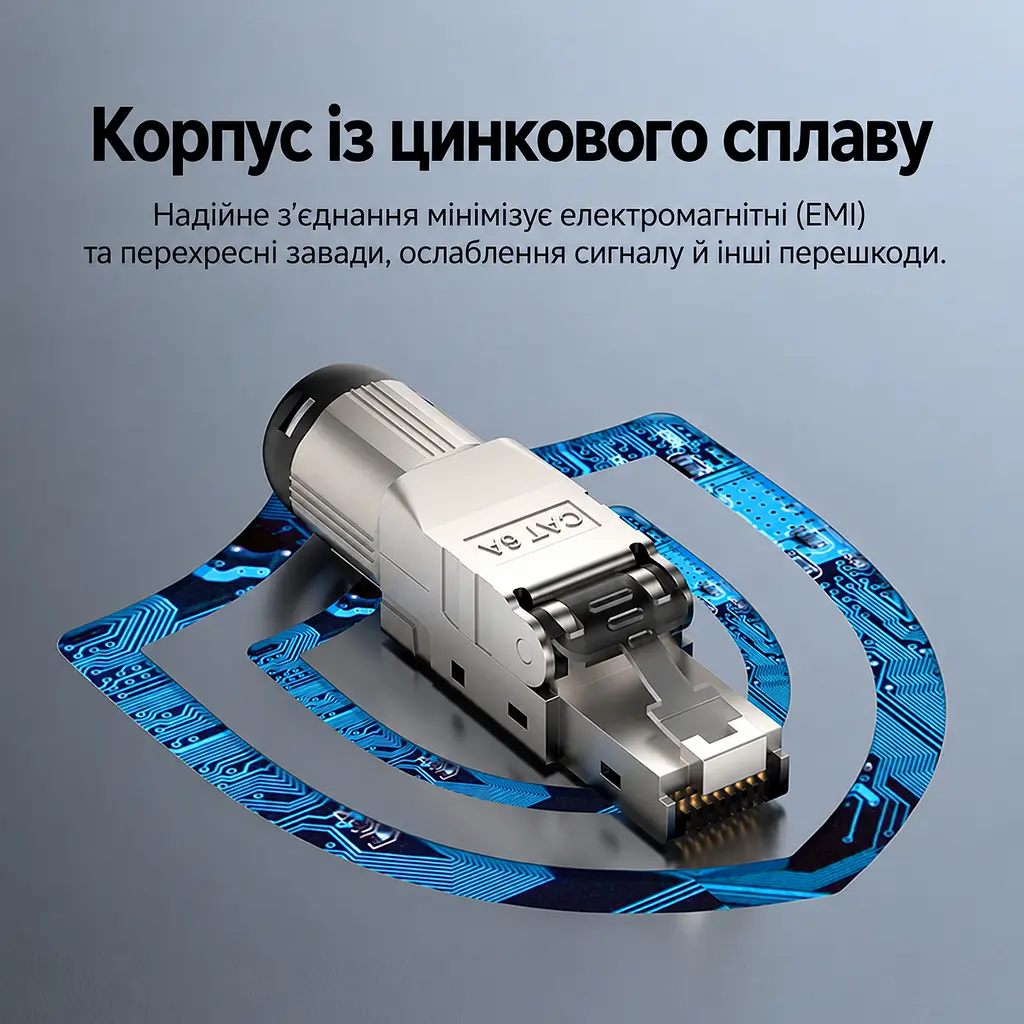

Корпус виготовлений із цинкового сплаву та PC. Металева частина допомагає зменшувати електромагнітні перешкоди й перехресні наводки, а позолочене покриття контактів забезпечує стійкість до окиснення.

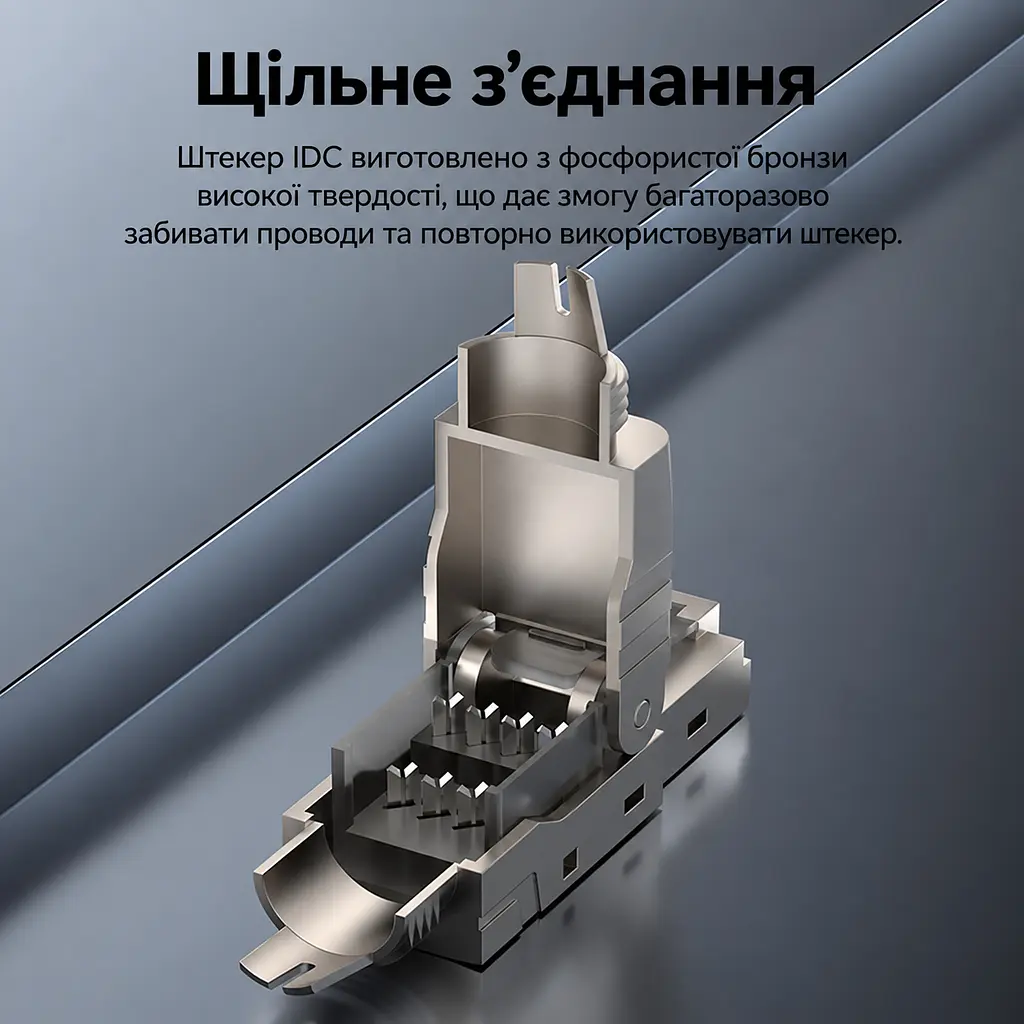

Штекер можна використовувати повторно: IDC-контакти з фосфористої бронзи підтримують повторне оконцювання проводів. Ресурс підключень і відключень становить ≥1500 разів — це окремий показник, а не кількість повторних оконцювань.

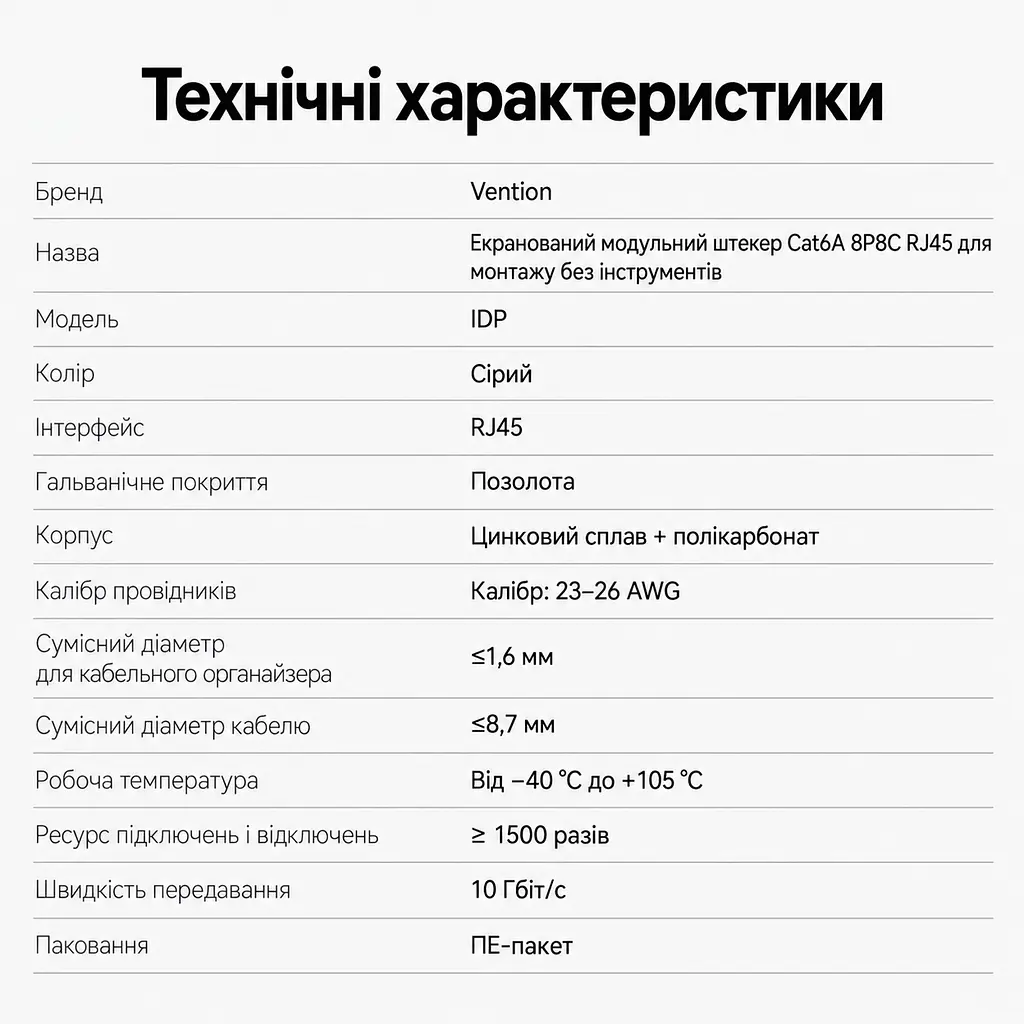

Технічні характеристики
