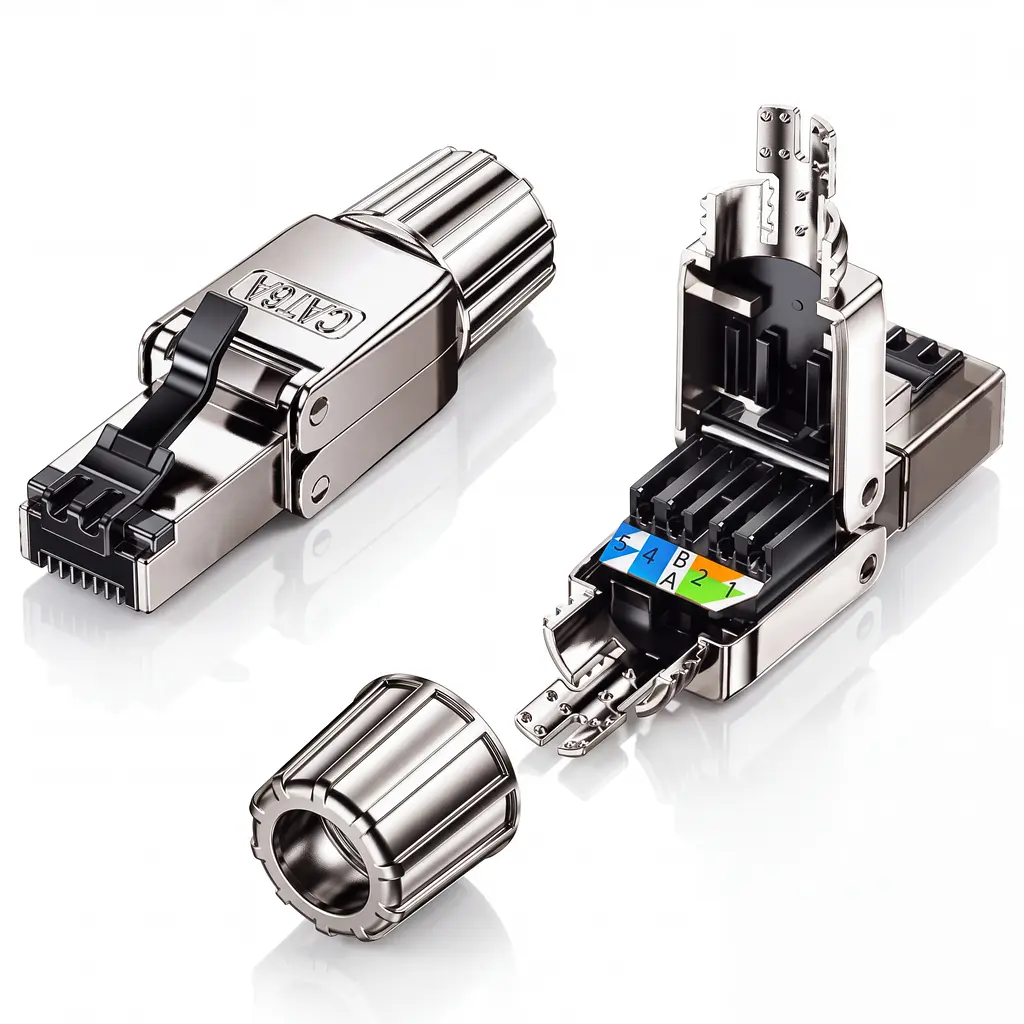

Екранований конектор UGREEN NW314 для кабелю діаметром 6,0–7,8 мм для ізольованих жил діаметром 1,0–1,4 мм RJ45 Cat 6A монтаж без обтискних кліщів для швидкості до 10 Гбіт/с потрібен кабель Cat 6A багаторазового використання для однодротяних і багатодротяних жил з підтримкою PoE підключення без зачищення ізоляції окремих жил з маркуванням T568A/T568B з різьбовим фіксатором кабелю сріблясто-чорний (45706)

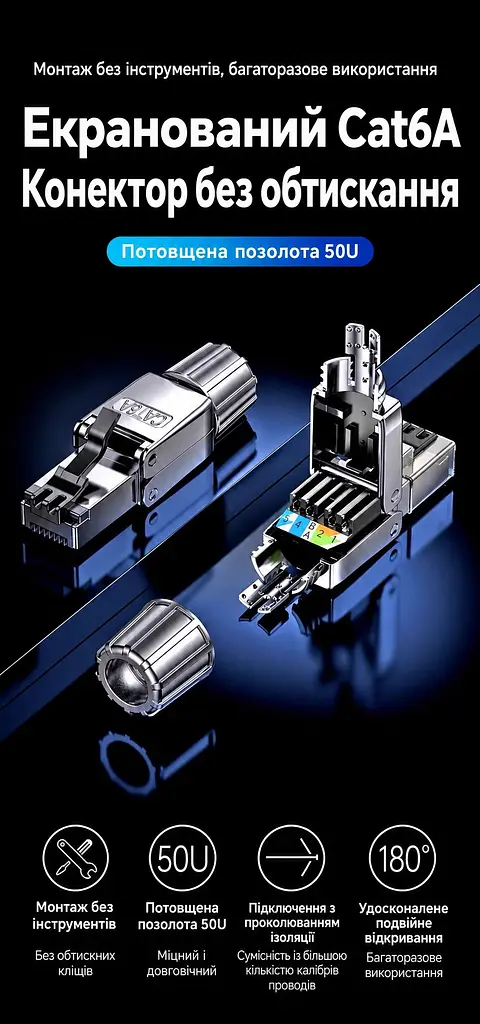

Екранований конектор RJ45 Cat 6A призначений для завершення мережевого кабелю без обтискних кліщів. Він дає змогу приєднати жили до контактів і повторно використати конектор; під час вибору важливо врахувати розміри кабелю та його категорію.

Який кабель підійде

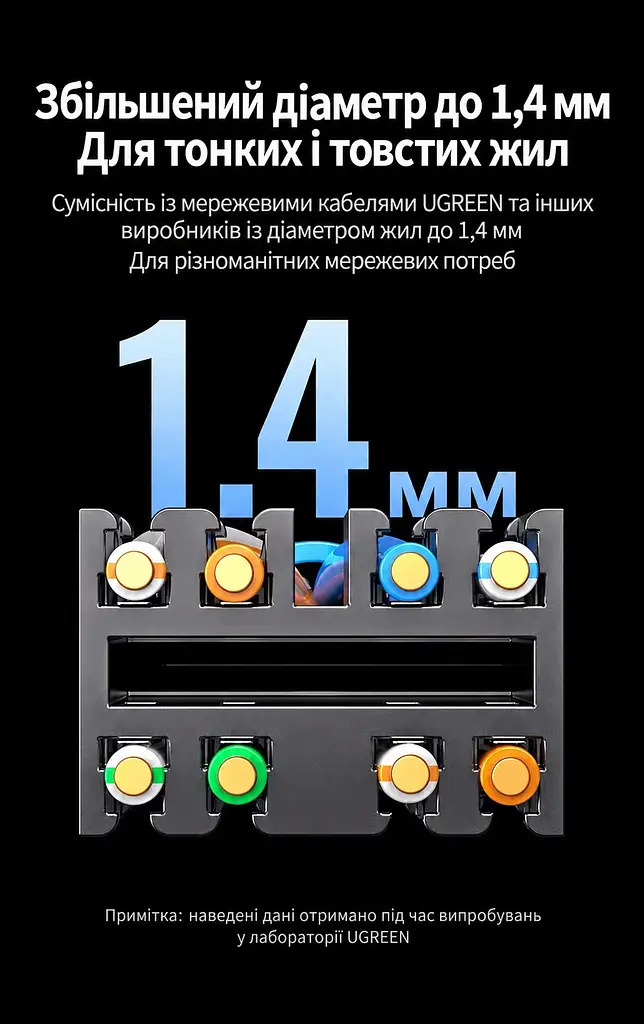

Перевірте два розміри: зовнішній діаметр кабелю має становити 6,0–7,8 мм, а діаметр кожної жили разом з ізоляцією — 1,0–1,4 мм. Конектор підходить для однодротяних і багатодротяних жил.

Для передавання даних зі швидкістю до 10 Гбіт/с потрібен кабель Cat 6A. Ця можливість з’єднання не означає такої самої фактичної швидкості завантаження через інтернет.

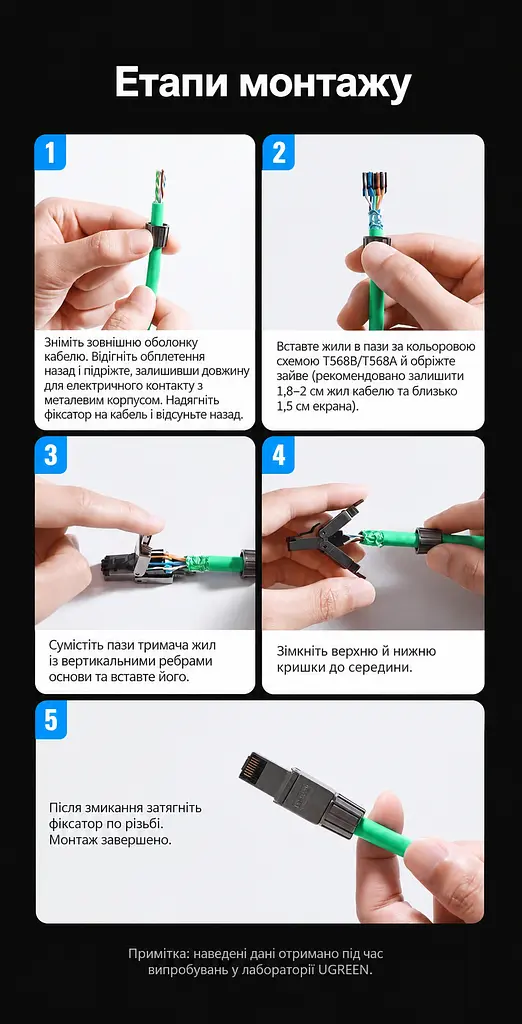

Підготовка кабелю та монтаж

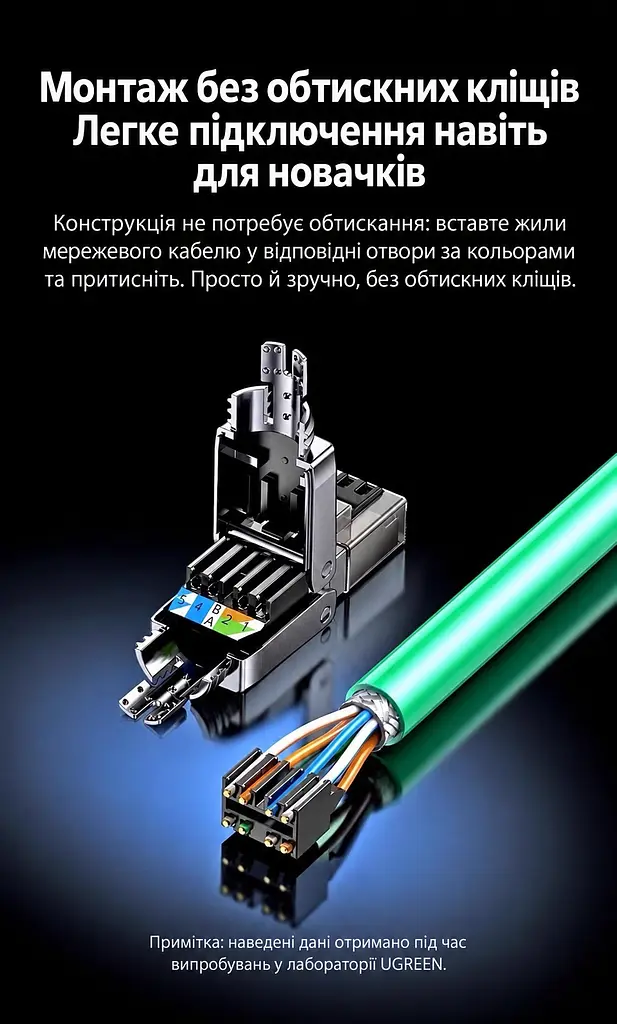

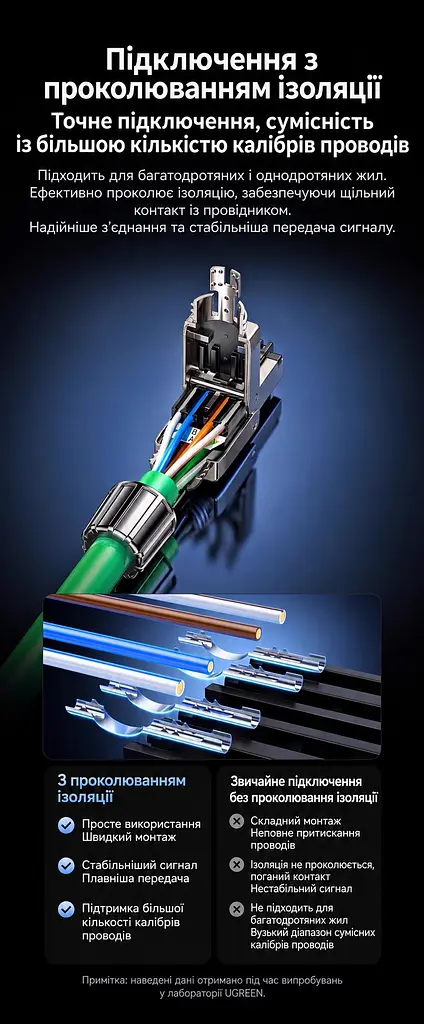

1. Підготуйте інструмент для зняття зовнішньої оболонки та підрізання жил. Обтискні кліщі й забивання контактів не потрібні. Ізоляцію окремих жил не знімайте: контактний механізм проколює її під час монтажу.
2. Зніміть потрібну ділянку зовнішньої оболонки, відігніть плетений екран назад і підріжте його. Під час підготовки рекомендовано залишити 1,8–2 см кабелю, а екранувальний шар — приблизно 1,5 см.
3. Надягніть задній різьбовий фіксатор на кабель і відсуньте його назад до завершення складання.
4. Втисніть жили в напрямну за кольоровою схемою T568A або T568B, користуючись маркуванням на вставці. Обріжте зайву довжину жил.

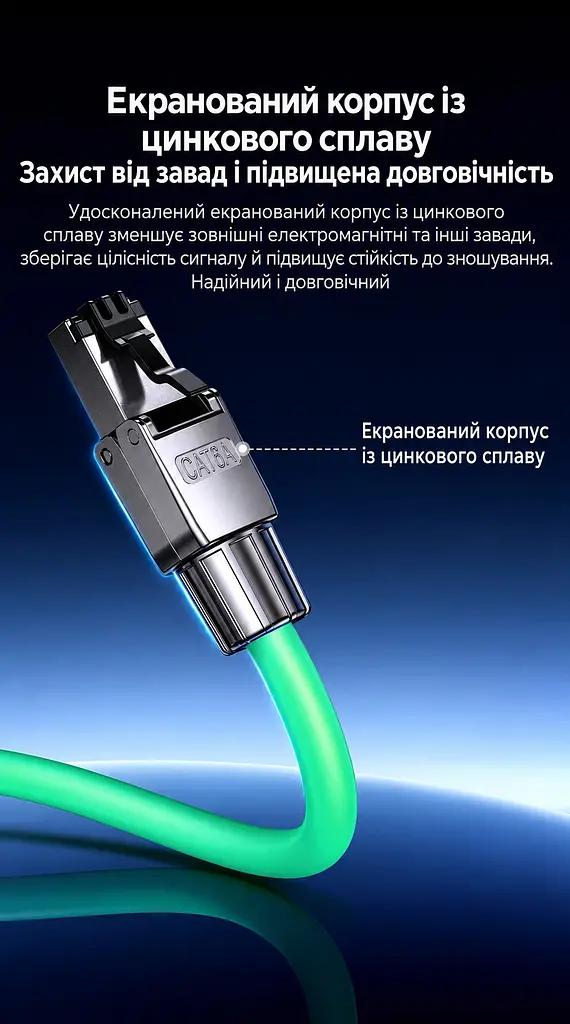

5. Сумістіть заглиблений бік напрямної з вертикальними ребрами основи та вставте її. Забезпечте електричний контакт підготовленого екранувального шару з металевим корпусом: це необхідно для роботи екранування, яке зменшує вплив зовнішніх електромагнітних перешкод.

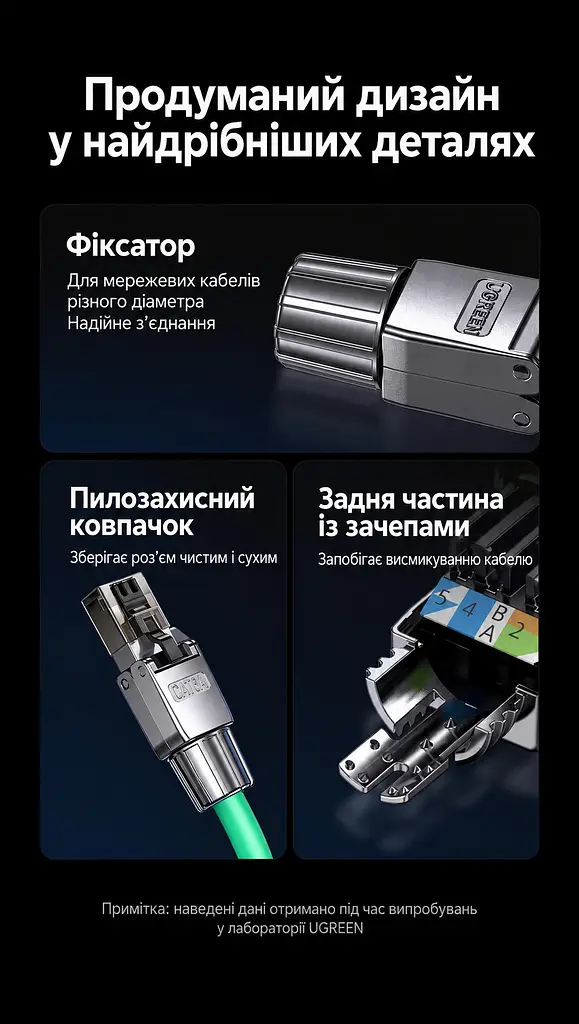

6. Зведіть верхню й нижню кришки до середини, закриваючи корпус. Після цього затягніть задній фіксатор по різьбі — він утримує кабель у конекторі.

Повторне використання та зручність підключення

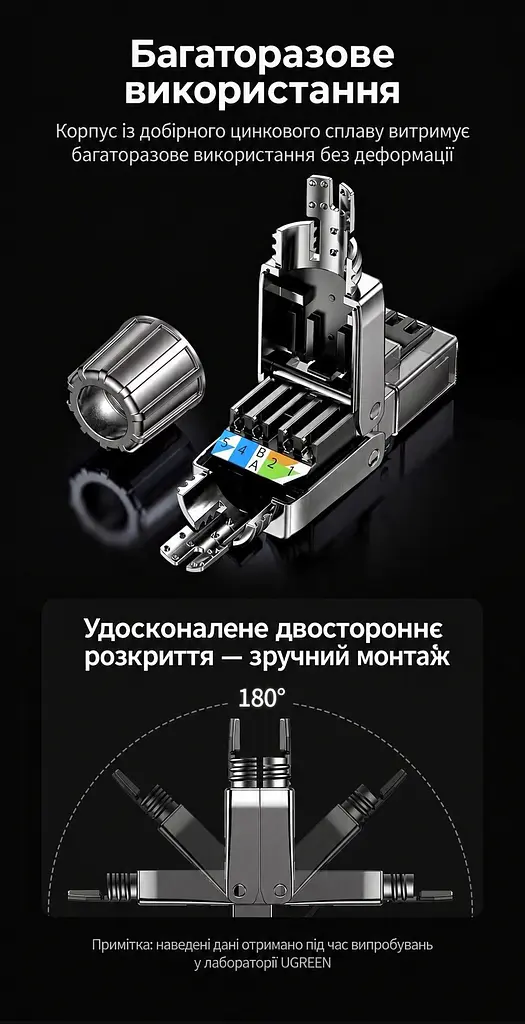

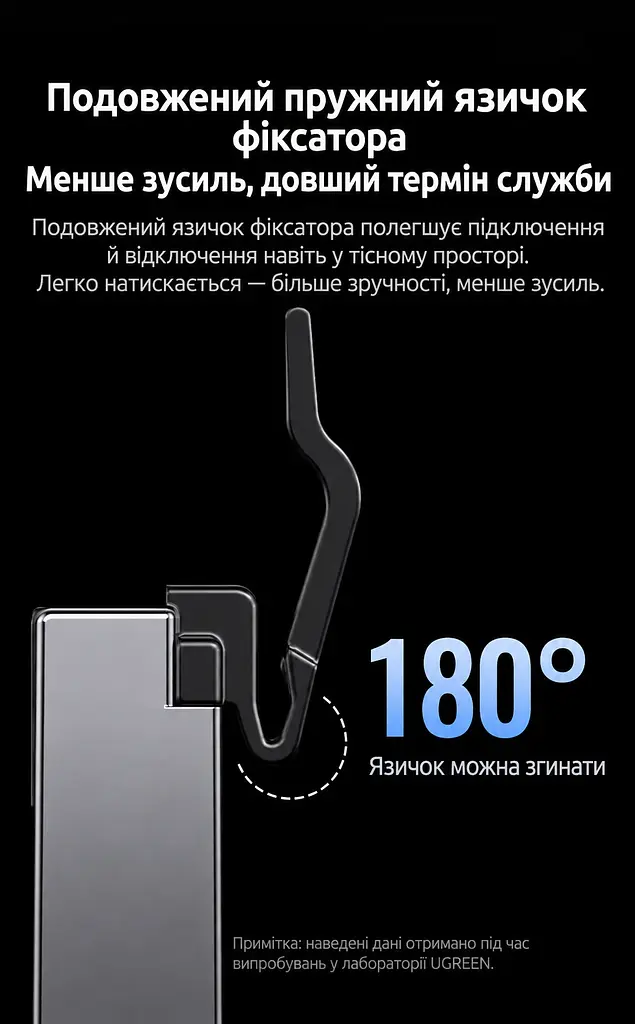

Конектор можна використовувати повторно, а двостороннє відкривання корпусу полегшує монтаж. Подовжена пружинна защіпка допомагає підключати та від’єднувати роз’єм у тісному просторі. Комплектний ковпачок захищає роз’єм від пилу.

Домашні мережі, офіс і PoE-відеоспостереження

Конектор придатний для кабельних підключень комп’ютерів, комутаторів, концентраторів, ADSL-обладнання, маршрутизаторів, цифрових телевізійних приставок, телевізорів і бездротового обладнання з портом RJ45.

Його можна застосовувати в домашніх мережах для ігор і перегляду фільмів, для офісних завантажень, у мережах компаній та інтернет-кафе, а також в Інтернеті речей. Підтримка живлення PoE дає змогу використовувати конектор, зокрема, у системах PoE-відеоспостереження.

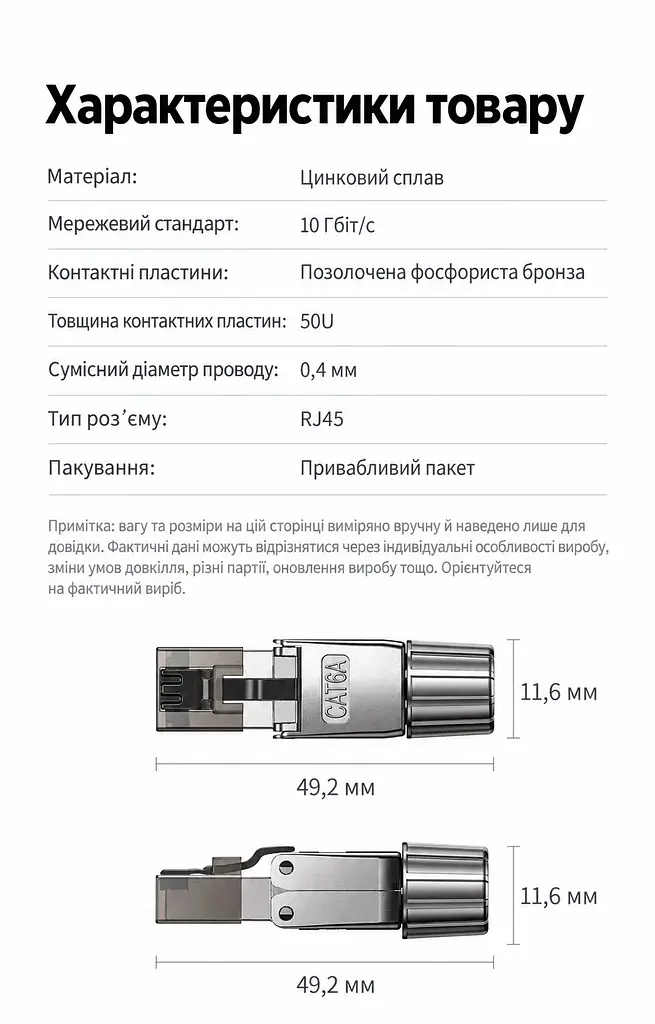

Технічні характеристики

Комплектація
