Зарядное устройство для аккумуляторов MiBoxer C4 (new V4) на 4 порта

Зарядное устройство для аккумуляторов MiBoxer C4 (new V4) на 4 порта

Есть функция разряда аккумуляторов в 4-м слоте.

MiBoxer C4 V4 Upgrade- новая, четвертая версия универсального интеллеутульного зарядного устройства Miboxer C4. Самым главным главным отличием зарядного устройства Miboxer C4 V4 от Miboxer C4 V3 является наличие функции разряда в четвертом слоте (как в первом поколении устройств). Максимальный ток заряда, как и в третьем поколении, составляет 1.5 Ампера. Данное зарядное устройство рассчитано на зарядку аккумуляторов различного типа и размера. Miboxer C4 V4 Upgrade может заряжать аккумуляторы AA, AAA, C R14, 18650, 14500, 16340 и др. с таким составом как Li-Ion 4.2/4.35V (IMR/ICR/INR), LiFePO4 3.6V а также NiMh/NiCd 1.48V. Данная модель имеет большой информационный дисплей с подсветкой, на котором отображается ёмкость аккумулятора, ток заряда, напряжение, внутреннее сопротивление, время заряда, уровень заряда в % и тип вставленного аккумулятора. Корпус устройства изготовлен из специального термостойкого пластика хорошего качества, зарядное устройство практически не нагревается в процессе работы.

Ток заряда можно задавать самостоятельно от 100 до 1500 mA.

Основное отличие Miboxer C4 V4 от Miboxer C4 V3 в наличии функции разряда аккумуляторов.

Функции MiBoxer C4 V4 Upgrade:

• Заряд - полный заряд аккумуляторов.
• Разряд - разряд аккумуляторов перед последующей зарядкой для устранение эффекта памяти и измерения полной ёмкости элемента. Функция разряда доступна только для четвертого слота.
• Тест - тестирование реальной ёмкости в процессе заряда/разряда, а также измерение и отображение внутреннего сопротивления каждого аккумулятора.
• Капельный заряд - заряд малым током после завершения основного цикла заряда.
• Активация глубоко разряженных Li-Ion аккумуляторов - устройство может активировать переразряженные литий-ионные аккумуляторы для поднятия напряжения и возможности дальнейшей эксплуатации.
• Автоматическое отключение после полной зарядки аккумуляторов.

Совместимые аккумуляторы в MiBoxer C4 v4 Upgrade:

• Ni-Mh/Ni-Cd (1,48V): ААAA, ААА, AA, A, SC, C (R14).
• Li-Ion (4.2/4.35V) (IMR/INR/ICR), LiFePO4 (3.6V): 10340, 10350, 10440, 10500, 12340, 12500, 12650, 13450, 13500, 13650, 14350, 14430, 14500, 14650, 16500, 16650, 16340 (RCR123a), 17350, 17500, 17650, 17670, 18350, 18490, 18500, 18650, 20700, 21700, 22500, 22650, 25500, 26500, 26650.

4 полностью независимых канала.

Особенности зарядного устройства MiBoxer C4 v4 Upgrade:

Универсальность

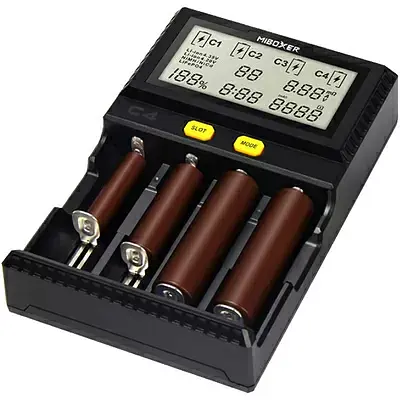

Зарядное устройство Miboxer C4 New v4 может заряжать практически все типы Ni-Mh, Ni-Cd, Li-Ion и LiFePO4 аккумуляторов различных форматов от АА до C R14 и от 10340 до 26650. Это очень удобно - ведь Вам не прийдется покупать несколько разных зарядных устройств - со всеми аккумуляторами справится MiBoxer C4.

Большой ЖК дисплей с подсветкой

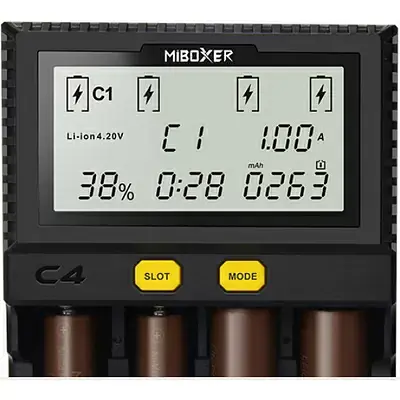

Зарядное устройство Miboxer C4 v4 оснащено большим дисплеем с подсветкой, на котором в реальном врмени отображается вся необходимая информация: ёмкость аккумулятора, ток заряда, напряжение, внутреннее сопротивление, тип аккумулятора, уровень заряда по каждому каналу, время работы:

Автоматический режим работы

Зарядное устройство Miboxer C4 V4 Upgrade автоматически определяет тип вставленного аккумулятора и подбирает необходимый ток и напряжение заряда. После окончание зарядки аккумуляторов зарядное устройство само прекратит подачу тока и оповестит Вас об окончании процесса зарядки. Для LiFePO4 аккумуляторов и Li-Ion аккумуляторов на 4.35V необходимо задавать тип элемента в ручном режиме. Также, при необходимости, Вы можете задать в ручном режиме и ток заряда.

Активация и востановление глубоко разряженных Li-Ion аккумуляторов ("0V")

В Miboxer C4 v4 новая версия есть функция активации переразряженных литий-ионных аккумуляторов. При помощи данной функции Вы сможете вернуть к работе Li-Ion аккумуляторы, которые эксплуатировались неправильно и был допущен их глубокий разряд ниже 2.5В.

Функция замера ёмкости аккумулятора

Данное зарядное устройство может замерять реальную ёмкость аккумулятора в процессе зарядки и выводить значение ёмкости на экран. Благодаря этой функции Вы всегда будете знать, насколько Ваш аккумулятор износился и на какую ёмкость можно рассчитывать.

Компактные размеры

Данное зарядное устройство, несмотря на столь богатый функционал, имеет довольно компактные размеры. Вы без труда сможете поместить данное зарядное устройство в походную сумку, рюкзак или чемодан.

Независимые каналы

В Miboxer C4 V4 Upgrade есть 4 полностью независимых канала, которые работают отдельно друг от друга. Аккумуляторы, вставленные в разные каналы, контролируются индивидуально, что обеспечивает наиболее правильную зарядку и своевременное отключение каждого аккумулятора без перезаряда.

4 уровня защиты

• Защита от перезаряда;
• Защита от неправильной полярности;
• Защита от короткого замыкания.

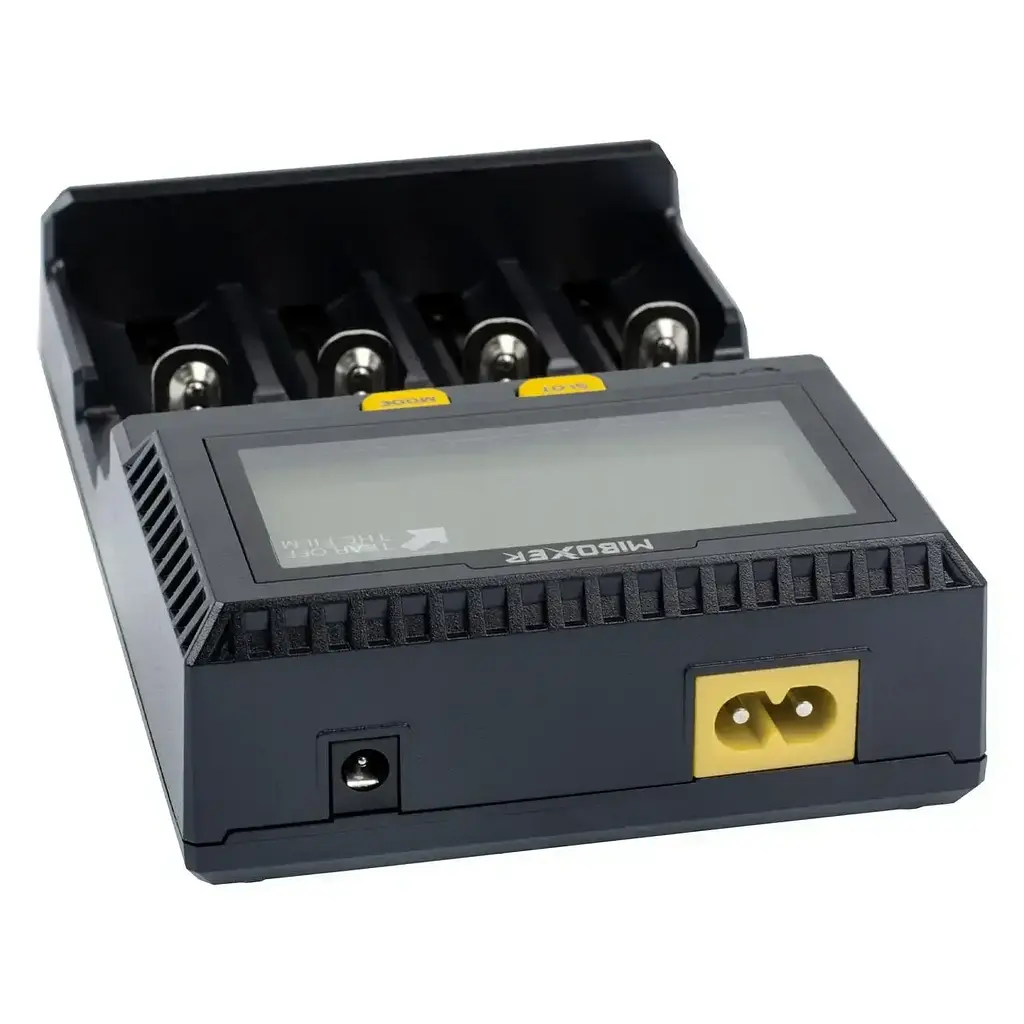

Совместимость с автомобильным адаптером 12V

Вы сможете использовать зарядное устройство Miboxer C4 v4 в путешествии, ведь данное устройство можно подключать к питанию от прикуривателя автомобиля при помощи совместимого автоадаптера DC 12V:

4 уровня защиты аккумуляторов и самого зарядного устройства.

Техническая характеристика MiBoxer C4 V4 Upgrade:

• Тип: Универсальное интеллектуальное зарядное устройство для Ni-Mh/Ni-Cd, Li-ion/IMR/LiFePO4 аккумуляторов.
• Бренд: MiBoxer.
• Модель: MiBoxer C4 v4 Upgrade.
• Ток заряда:
  • для Li-Ion/LiFePO4: 0.1A, 0.2A. 0.3A, 0.4A, 0.5A, 0.6A, 0.8A, 1.0A, 1.2A, 1.5A;
  • для Ni-Mh/Ni-Cd: 0.1A, 0.2A. 0.3A, 0.4A, 0.5A, 0.6A, 0.7A, 0.8A, 0.9A, 1.0A.
• Входящее напряжение: AC 90-260V / DC 12V 2A.
• Исходящее напряжение:
  • для Ni-Mh/Ni-Cd - 1.48В
  • для Li-Ion 3.7V - 4.2В
  • для Li-Ion 3.85V - 4.35В
  • для LiFePO4 - 3.6В

• Совместимые аккумуляторы:
  • Ni-Mh/Ni-Cd: AA, AAA, AAAA, C(R14), SC.
  • Li-Ion/LiFePO4: 10340, 10350, 10440, 10500, 12340, 12500, 12650, 13450, 13500, 13650, 14350, 14430, 14500, 14650, 16500, 16650, 16340 (RCR123a), 17350, 17500, 17650, 17670, 18350, 18490, 18500, 18650, 20700, 21700, 22500, 22650, 25500, 26500, 26650.
• Размер: 161 мм х 107 мм х 41 мм
• Вес: 290 гр (без кабеля питания)
• Производитель: MiBoxerАвтоматическое отключение питания при достижении максимального уровня заряда.

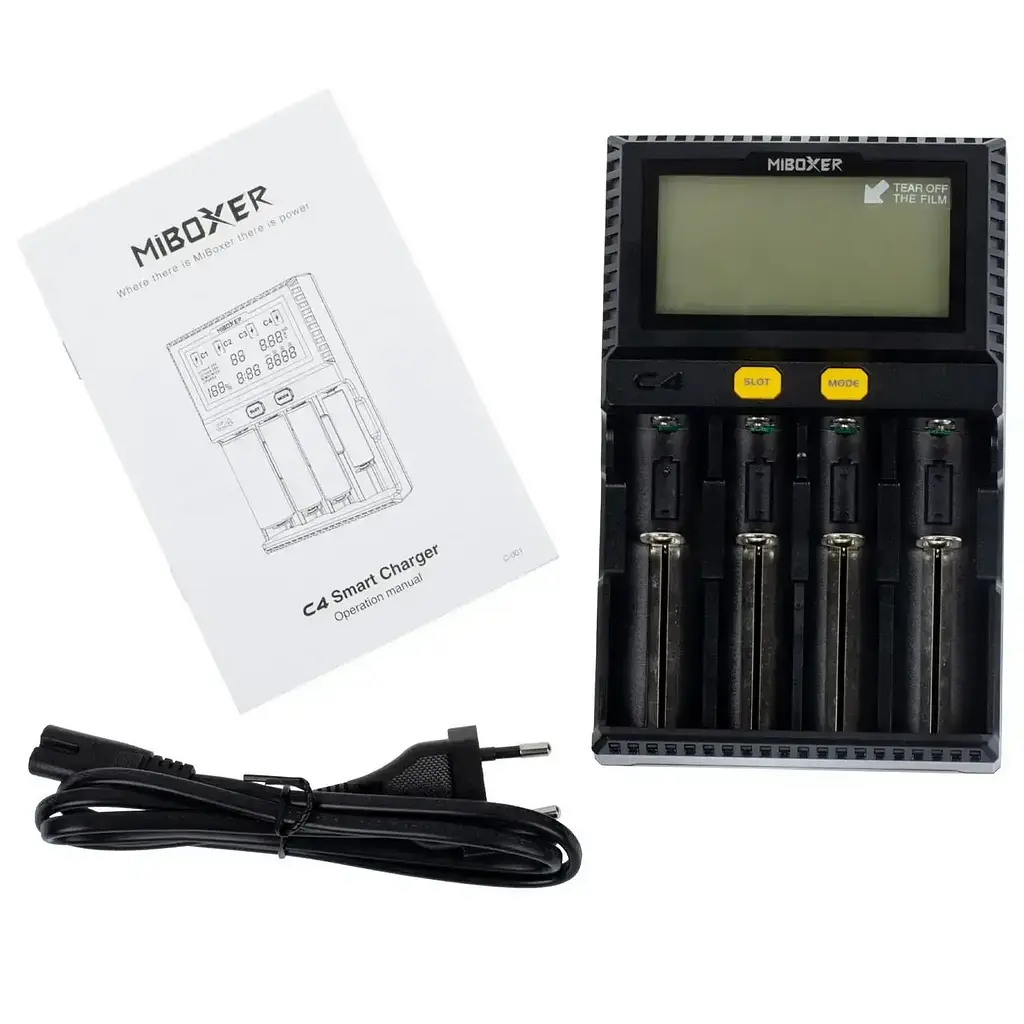

Комплект поставки MiBoxer C4 v4 Upgrade:

• Зарядное устройство MiBoxer C4 v4 обновленная версия;
• Оригинальный кабель питания;
• Инструкция;
• Оригинальная картонная упаковка.

Дополнительно Вы можете заказать универсальный фирменный автомобильный адаптер iboxer CC-24 для питания зарядного устройства от прикуривателя автомобиля:

Краткая инструкция по эксплуатации MiBoxer C4 v4 upgrade:

Режим заряда

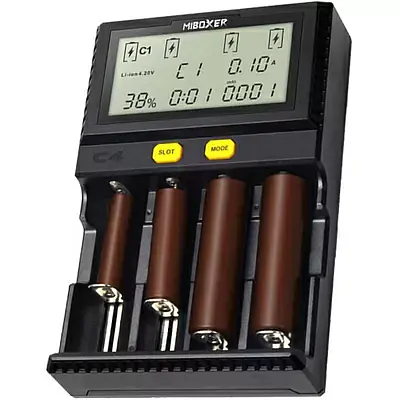

Когда Вы вставляете аккумулятор, зарядное устройство автоматически опеределяет его тип и само подбирает оптимальный ток заряда, напряжение и способ зарядки. В процессе заряда для каждого аккумулятора на экране отображается залитая ёмкость, внутреннее сопротивление, ток заряда, напряжение, время заряда и уровень заряда в %.

Miboxer C4 v4 New автоматически определяет Ni-Mh/Ni-Cd и Li-Ion 4.2V аккумуляторы. Для Li-Ion 4.35V и для LiFePO4 аккумуляторов тип элемента в зарядном устройстве нужно задавать вручную.

Режим разряда

Функция разряда доступна только в одном четвертом слоте зарядного устройства. Чтобы установить разряд нужно вставить аккумулятор в четвертый слот, затем одновременно нажать кнопки SLOT и MODE и подержать в течение нескольких секунд, пока на экране не начнет мигать надпись mAh и четыре нуля в правом нижнем углу. После этого нужно еще раз нажать на кнопку MODE и над четырмя нулями появятся три стрелки - они и обозначают режим разряда аккумулятора.

Выбор типа аккумулятора для LiFePo4 и Li-Ion 4.35V

Вставьте аккумулятор в любой из слотов зарядного устройства и затем быстро дважды нажмите кнопку MODE - при этом начнет мигать символ типа аккумулятора. Кратковременным нажатием кнопки MODE выберите необходимый тип аккумулятора. Чтобы выйти из данного режима необходимо нажать и длительно удерживать кнопку MODE или просто подождать 5 секунд.

Важно: Если в зарядное устройство вставить LiFePO4 аккумулятор и заряжать его как обыкновенный Li-Ion - это может привести к перегреву, возгоранию или взрыву аккумулятора. Если вставать аккумуятор Li-Ion 4.35V и заряжать как обычный Li-Ion - он будет недозаряженным. Поэтому важно выбрать именно тот тип элемента, который Вы заряжаете.

Выбор тока заряда в MiBoxer C4 v4 New

При длительном нажатии кнопки MODE на дисплее начнет мигать значение тока заряда. Последующими короткими нажатиями кнопки MODE установите необходимый ток заряда. Последующим длительным нажатием на кнопку MODE Вы выйдете из меню настройки тока заряда.

Измерение внутреннего сопротивления аккумулятора

В зарядном устройстве MyBoxer C4 New v4 внутреннее сопротивление измеряется автоматически после вставки аккумулятора в слот. Замер внутреннего сопротивления занимает примерно 8 секунд, после чего значение выводится в правой средней части экрана (в мОм).

Измерение накопленной ёмкости аккумулятора

В процессе заряда зарядное устройство автоматически определяет накопленную ёмкость аккумулятора. Значение ёмкости аккумулятора выводится в нижней правой части экрана в mAh. Если значек "mAh" на экране мигает - отображается текущее значение накопленной ёмкости. Если значек "mAh" горит постоянно - отображается общая накопленная ёмкость полностью заряженного аккумулятора.

Активация Li-Ion аккумуляторов

При срабатывании защиты у защищенных Li-Ion аккумуляторов необходима их активация для дальнейшей эксплуатации. Зарядное устройство Miboxer C4 upgrade будет пытаться автоматически активировать такой аккумулятор. Если активировать аккумулятор невозможно - на экране зарядного устройства появится надпись Err.

Восстановление Li-Ion аккумуляторов 0V (глубокий разряд)

Li-Ion аккумулятор, который был разряжен до 0V теряет свои свойства к зарядке и дальнейшей эксплуатации. Такие переразряженные аккумуляторы можно попытаться восстановить при помощи зарядного устройства Miboxer C4 v4 New. При установке переразряженного Li-Ion аккумулятора зарядное устройство использует метод капельного заряда и малым током постепенно поднимает напряжение на аккумуляторе. После увеличения напряжения на аккумуляторе начинается режим нормальной зарядки. Если в течение длительного времени напряжение на аккумуляторе не увеличивается - на экране зарядного устройства появляется надпись Err.
