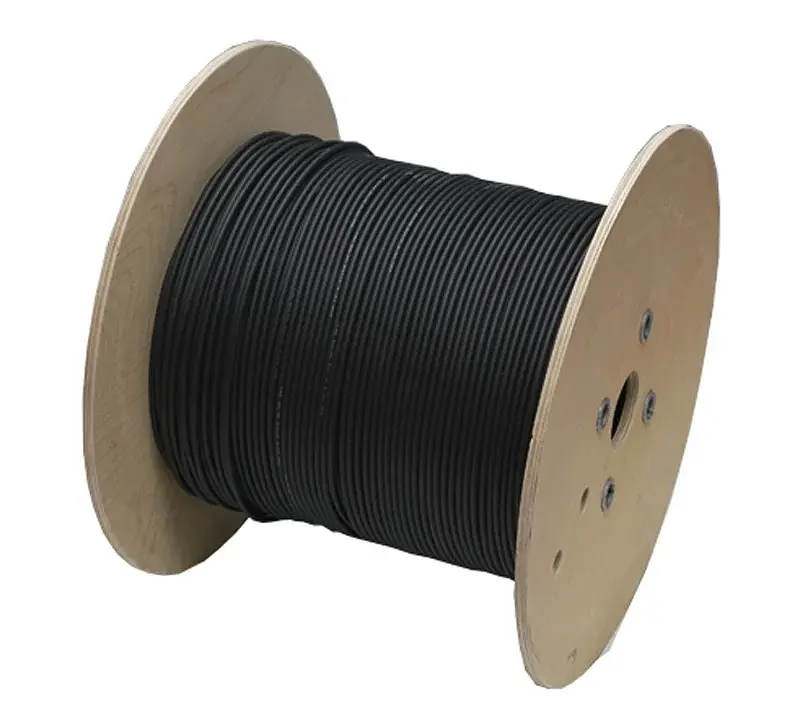

Кабель для сонячних панелей KBE SOLAR DB EN 50618 H1Z2Z2-K - 6 мм. 500 м.

Німецькі фотоелектричні (PV) кабелі KBE Solar DB EN 50618 H1Z2Z2-K предназначені для з'єднання сонячних панелей у фотоелектричних системах (сонячних електростанцій). Ці кабелі підходять для стаціонарних установок: як внутрішні так і зовнішніх, а також у трубопроводах і для безпосереднього укладання в землю. Цей PV кабель має номінальну напругу змінного струму до 1000 В і номінальну напругу постійного струму до 1500 В. Їхній робочий діапазон температур від -40 °C до +90 °C (максимальна температура жил до + 120 °C).

Технічні характеристики кабелю KBE Solar DB EN 50618 H1Z2Z2-K 6 кв.мм:

Характеристика

Значення

Номінальна робоча напруга, В 1000АС - 1500DC

Максимальна допустима напруга, В 1200АС — 1800DC

Номінальний струм до 70 А

Переріз кабелю 6 мм ²

Макс. зовнішній діаметр 6,0 мм

Загальна вага 100 м кабелю 7,5 кг

Макс. температура нагрівання 120 °С

Діапазон робочих температур -40...90 °С

Мінімальна температура для монтажу -25 °С

Термостійкість до 120 °С > 20 000 годин; до 200°С > 15 хв; до 250 °C 5 сек;

Мінімальний діаметр зовнішньої ізоляції

0,53 мм

Мінімальний діаметр внутрішньої ізоляції (болочки) 0,58 мм

Радіус вигину 4 * діаметр кабелю

Діаметр одного провідника (жили) 0,31 мм

Кількість жил (5 клас) 80

Максимальний електричний опір 20 °C 3,39 (Ом / км)

Матеріал жил

Гнучка луджена мідь (клас 5)

Ізоляційний матеріал

Безгалогенне зшите з'єднання

Безгалогенне зшите вогнезахисне з'єднання

Колір ізоляції Чорний
