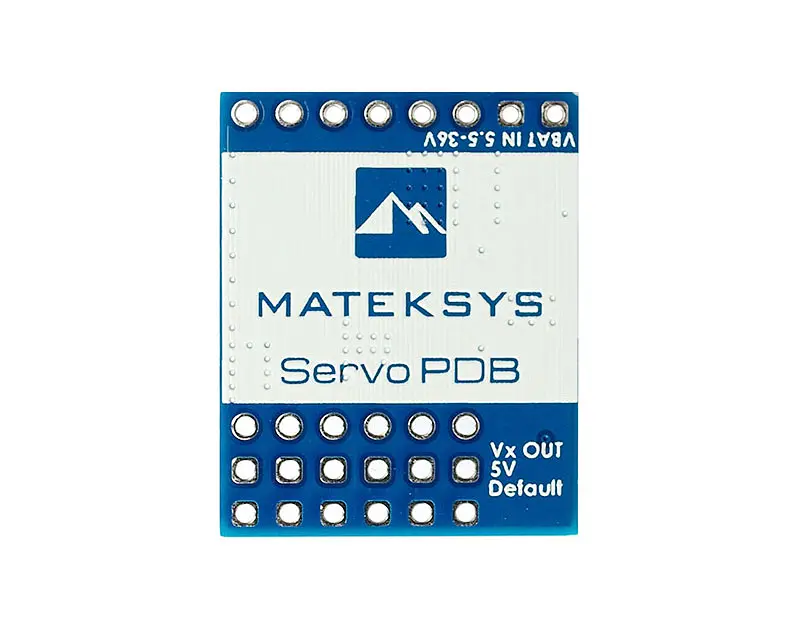

Плата Розподілу Живлення Matek Servo PDB with BEC 5.5-36V to 5-8.2V

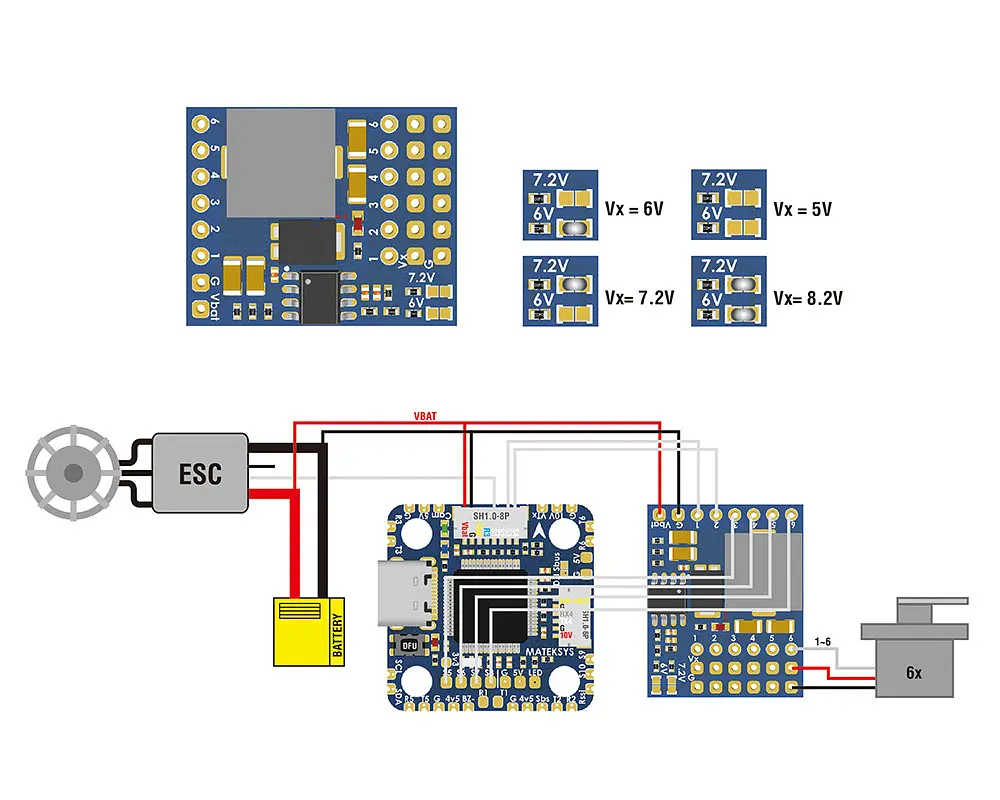

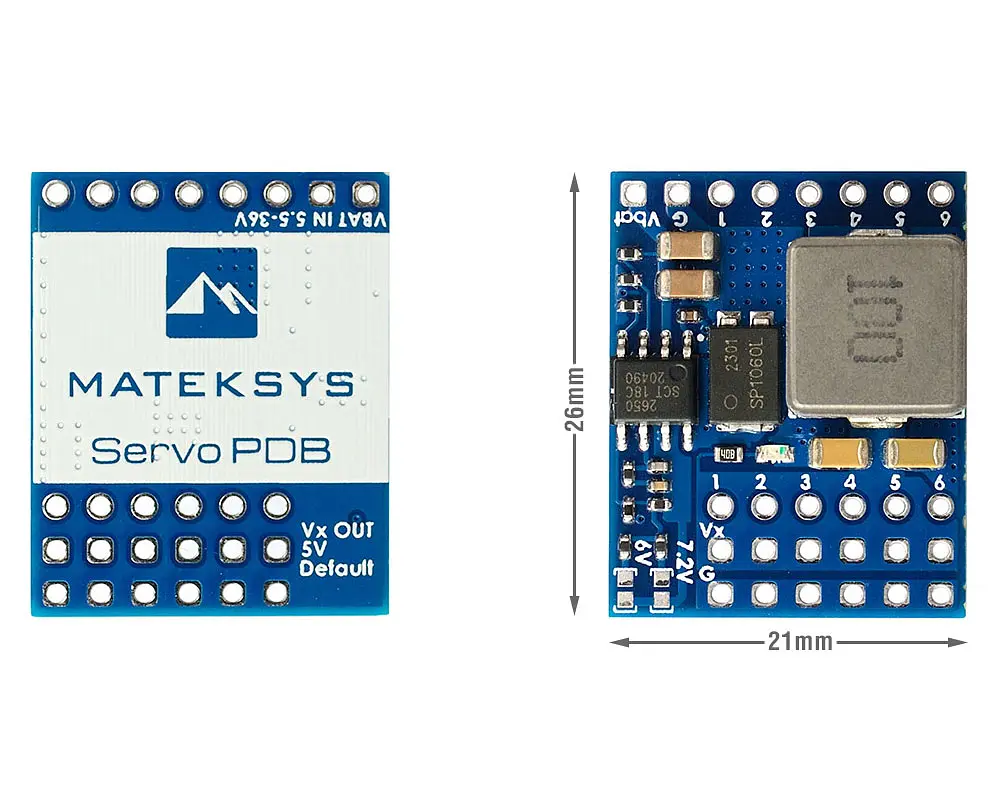

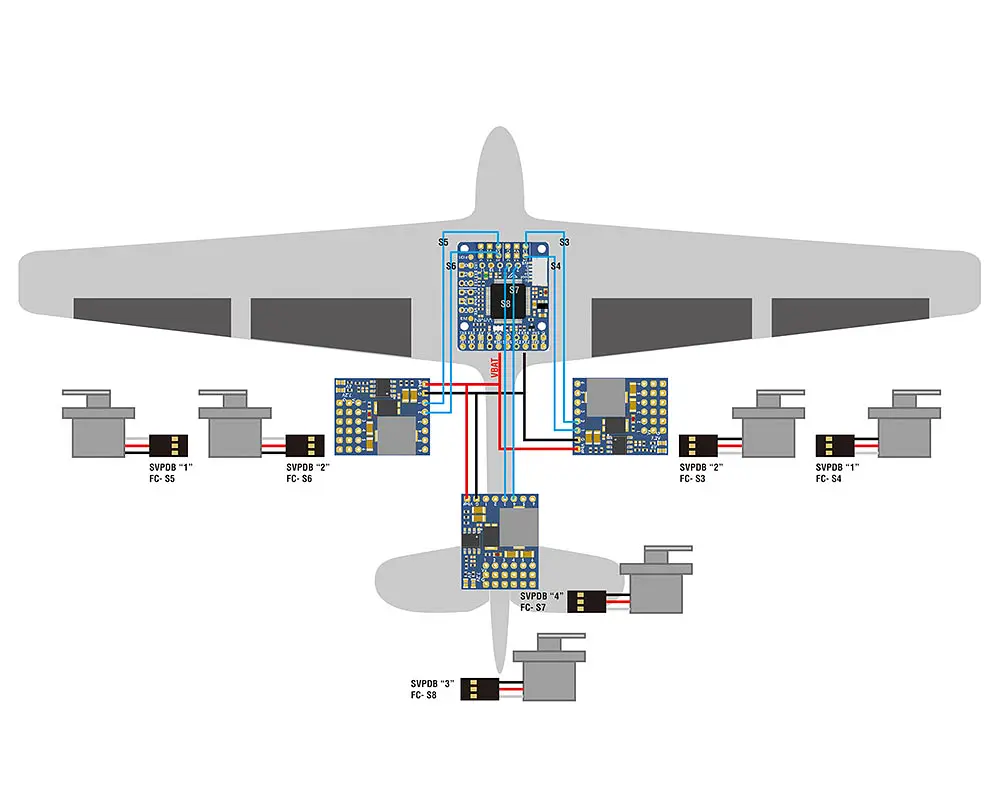

Matek Servo PDB SVPDB-8S — це компактна плата розподілу живлення з інтегрованим високоефективним понижуючим BEC-регулятором, призначена для живлення сервоприводів у фіксованокрилих БПЛА, VTOL та інших авіамоделях. Плата підтримує широкий діапазон вхідної напруги до 36 В (до 8S LiPo) та забезпечує стабілізовану напругу живлення сервоприводів із можливістю вибору рівня вихідної напруги.   Рішення оптимально підходить для застосування у зв’язці з польотними контролерами Matek, Cube, Pixhawk та іншими системами на базі ArduPilot/INAV, де необхідне стабільне та потужне живлення декількох сервоприводів з високим піковим струмом.     Основні переваги     ???? Широкий вхідний діапазон 5.5–36 В — сумісність із 2–8S LiPo.   ⚙️ Регульована вихідна напруга (5В / 6В / 7.2В / 8.2В) — підтримка стандартних та HV-сервоприводів.   ???? До 4A постійного струму (7A піковий) — стабільна робота навіть при навантаженні кількох сервоприводів.   ???? Захист від короткого замикання (до 3 секунд).   ???? Компактний форм-фактор та мінімальна вага — зручно для компактних крил та VTOL-платформ.   ???? Крок контактів 2.54 мм — сумісність із стандартними сервоконекторами (Dupont).       Технічні характеристики       Параметр Значення Модель Matek SVPDB-8S Тип пристрою Servo PDB з інтегрованим BEC Вхідна напруга 5.5–36 В DC (2–8S LiPo) Вихідна напруга (Vx) 5В / 6В / 7.2В / 8.2В (налаштовується), типово 5В Максимальний безперервний струм 4A Піковий струм 7A (Burst) Робочий цикл До 100% (коли Vin < встановленого Vout, вихід = Vin) Захист від короткого замикання До 3 секунд Захист від зворотної полярності Відсутній Тип регулятора Імпульсний понижуючий (Step-Down BEC) Крок контактів 2.54 мм Розміри 26 × 21 × 5 мм Вага 4 г Призначення Живлення сервоприводів у БПЛА     Особливості роботи     При вхідній напрузі нижче встановленого рівня вихідної напруги регулятор переходить у режим прямої передачі (Vout = Vin).   Рекомендується використовувати якісні силові провідники відповідного перерізу при підключенні до 6–8S акумуляторів.   Відсутність захисту від переполюсовки вимагає суворого дотримання полярності підключення.   Підтримує живлення як стандартних 5V-серв, так і HV-серв (6–8.2В).       Комплектація     1× Matek SVPDB-8S   Набір контактів Dupont 2.54 мм
