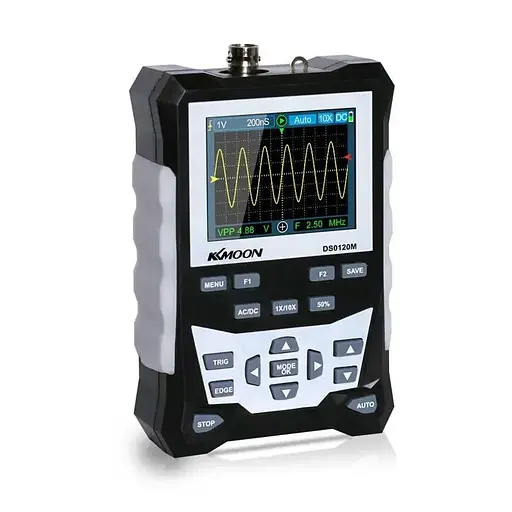

Осцилограф цифровий Kkmoon DS0120M портативний з акумулятором

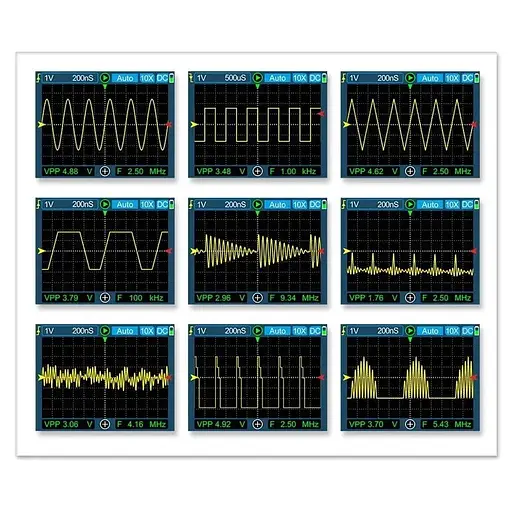

Осцилограф цифровий портативний з акумулятором KKMOON DS0120M, 120 МГц 500 Мб / с, генератор сигналу – це універсальний, дуже практичний, економічний ручний осцилограф для індустрії технічного обслуговування і радіоаматорів з частотою дискретизації в реальному часі до 500 Мвиб/с і аналогової смуги пропускання 120 МГц. З функцією повного запуску (одиночний, нормальний, автоматичний), він може бути використаний вільно як для періодичного аналогового сигналу, так і для неперіодичного цифрового сигналу. Вбудований модуль захисту від високої напруги, може витримувати до 400 В безперервної напруги.

У комплекті поставки щуп з дільником 1:10 що дозволяє приводити високу напругу до діапазону вимірювання осцилографа і не турбуватися про згорання входу осцилографа, викликаного високою напругою. Прилад виводить зображення форм сигналів на РК-дисплей високої чіткості з 2,4"діагоналлю і дозволом в 320 х 240 точок. Даний дозвіл досить великий для компактного дисплея в 2,4 дюйма.

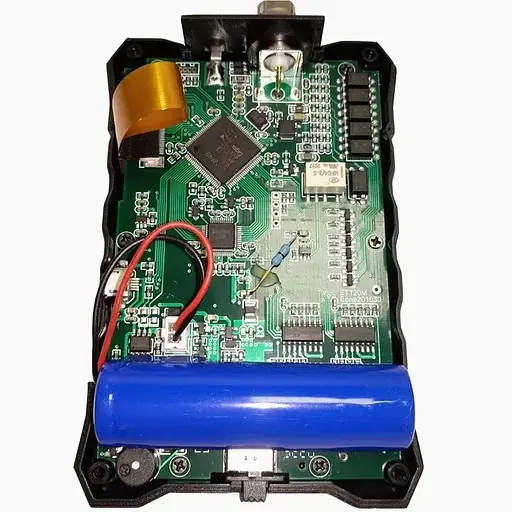

Надзвичайно зручна і швидка функція зберігання сигналів на вбудовану пам'ять, яка може зберігати до 2500 зображень форм сигналів. Процес зберігання простий і швидкий, зберігає форму сигналу в будь-який час і в будь-якому місці. Вбудований літій-іонний акумулятор високої якості 3000 мАг, може використовуватися безперервно протягом 6 годин при повній зарядці. Час зарядки триває, близько 3 годин.

Корпус оснащений високоякісним силіконовим захисним чохлом, нетоксичним і не містить шкідливих речовин. Також корпус протиковзаючий, протиударний і з високою діелектричної здатністю, м'якою текстурою. Такий компактний корпус зручний і ергономічний. Внизу приладу знаходиться вмикач живлення. Зверху розташовані роз'єм BNC для підключення щупа і контакт виходу генератора сигналу (калібратор). Даний генератор в першу чергу потрібен для калібрування схеми компенсації паразитної ємності щупа яка знаходиться в самому щупі. Дане калібрування виконується з включеним дільником на 1:10 і обертаючи підлаштовувальний резистор біля роз'єму BNC щупа треба домогтися максимально прямокутного сигналу (на фронті і спаді).

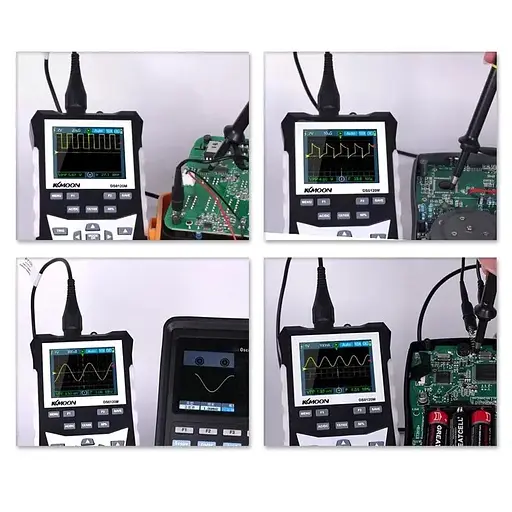

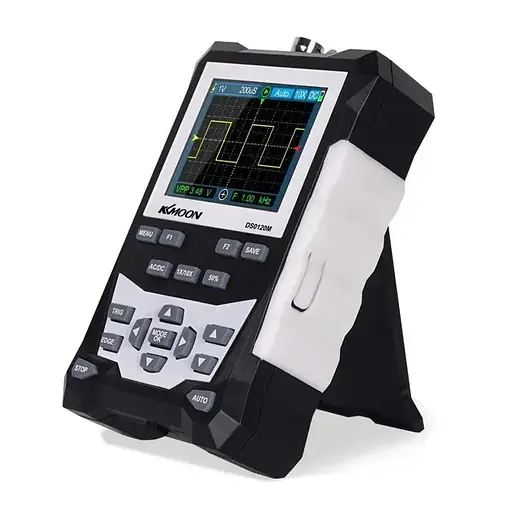

Осцилограф KKMOON DS0120M – це універсальний багатофункціональний портативний прилад, який підходить для робіт ремонтних груп на виїздах, сервісів і для початківців радіоаматорів, так як ціна досить невисока. Компактні розміри дозволять зручно помістити прилад на робочому місці із застосуванням розкладний ніжки ззаду корпусу. Смуга пропускання 120 МГц, достатня для вирішення більшості сучасних завдань, як любителів, так і професіоналів.

Прилад був перевірений, і обраний нашими інженерами, як модель, з найкращим співвідношенням ціна / якість / характеристики. Рекомендуємо і Вам, переконатися в цьому!

Основній особливості:

• Чіткий контрастний екран 320 х 240 LCD, на якому добре видно зображення.
• Пропускна здатність 120 МГц і частотою вибірки 500 Мвиб/с.
• Генератор прямокутного сигналу: 1 кГц, 10 КГц, 100 КГц, 1 МГц.
• 12 видів вимірювання параметрів: Vpp, Vrms, Vavg, Vp, Vmax, Vmin, F, T, T +, T-. Du +, Du-.
• Три режими сканування: автоматичний, нормальний і поодинокий.
• Може зберігати 2500 осцилограм, підтримує перегляд.
• Параметри хвильової форми, такі як база часу, амплітуда і нахил тригера, можуть бути встановлені автоматично.
• Силіконова захист по обидва боки корпуса, анти змінна, ударостійка, ергономічна.
• Компактні розміри і мала вага приладу.

Технічні характеристики:

• Матеріал корпусу: ABC + силікон.
• Дисплей: 320 х 240 LCD 2.4".
• Імпеданс: 1:1 (без дільника щупа) 1М Ом 1:10 (з дільником щупа) 10М Ом.
• Пам'ять осцилограм: 2500 зображень.
• Температура експлуатації: 0 °С - 40 °С.
• Вологість експлуатації: до 75% RH.
• Вертикальна роздільна здатність: 8 біт.
• Вертикальна точність: +/- (5% до 0.2div).
• Точність напруги: 10%.
• Точність частоти: 1%.
• Рівень тригера: В / -3.8div (0. 1div за крок).
• Тригерна позиція: В / - 6div (0. 1div за крок).
• Діапазон баз часу: 6ns / div, 50s / div.
• Режим сканування: авто, одиночний, нормальний.
• Живлення приладу: вбудований LiIon акумулятор ємністю 3000мАч.
• Розміри: 190 х 140 х 45 мм.
• Вага упаковки: 390 грам.
• Вага приладу 180 грам.

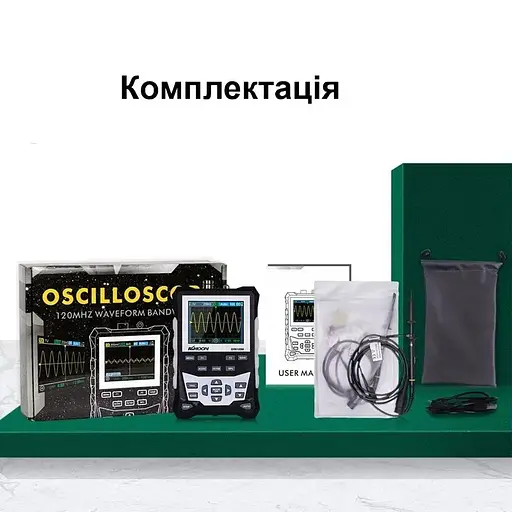

Комплектація:

• Осцилограф KKMOON DS0120M – 1 шт.
• Вимірювальний щуп – 1 шт.
• USB кабель – 1 шт.
• Чохол для носіння – 1 шт.
• Керівництво користувача (англ.) – 1 шт.
