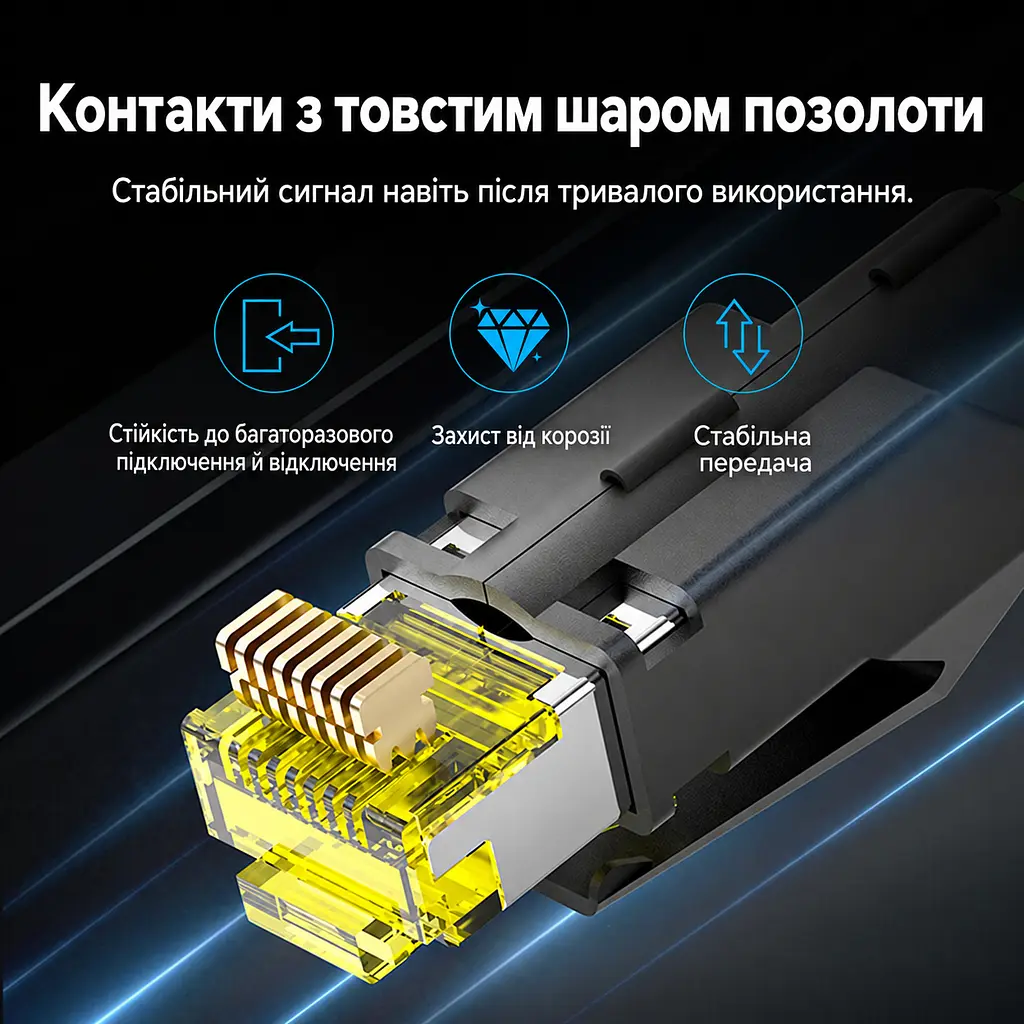

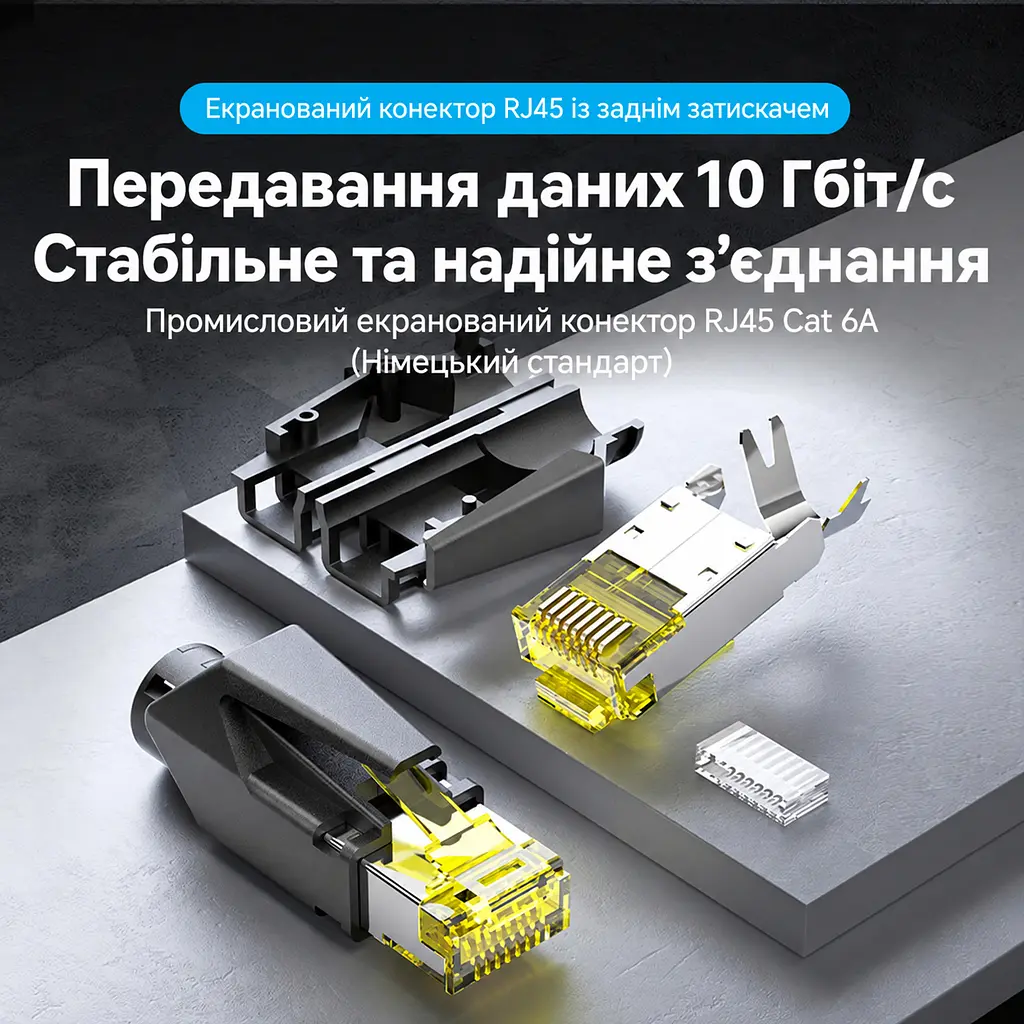

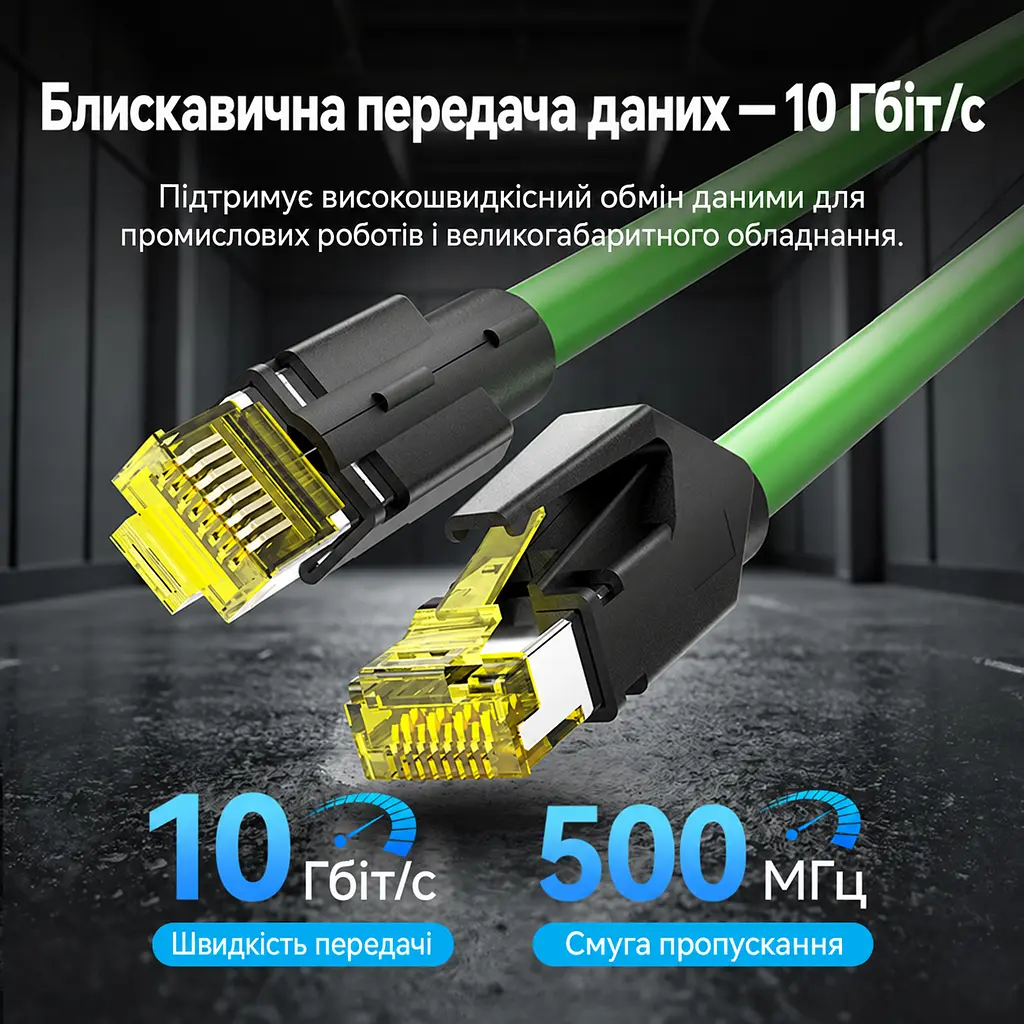

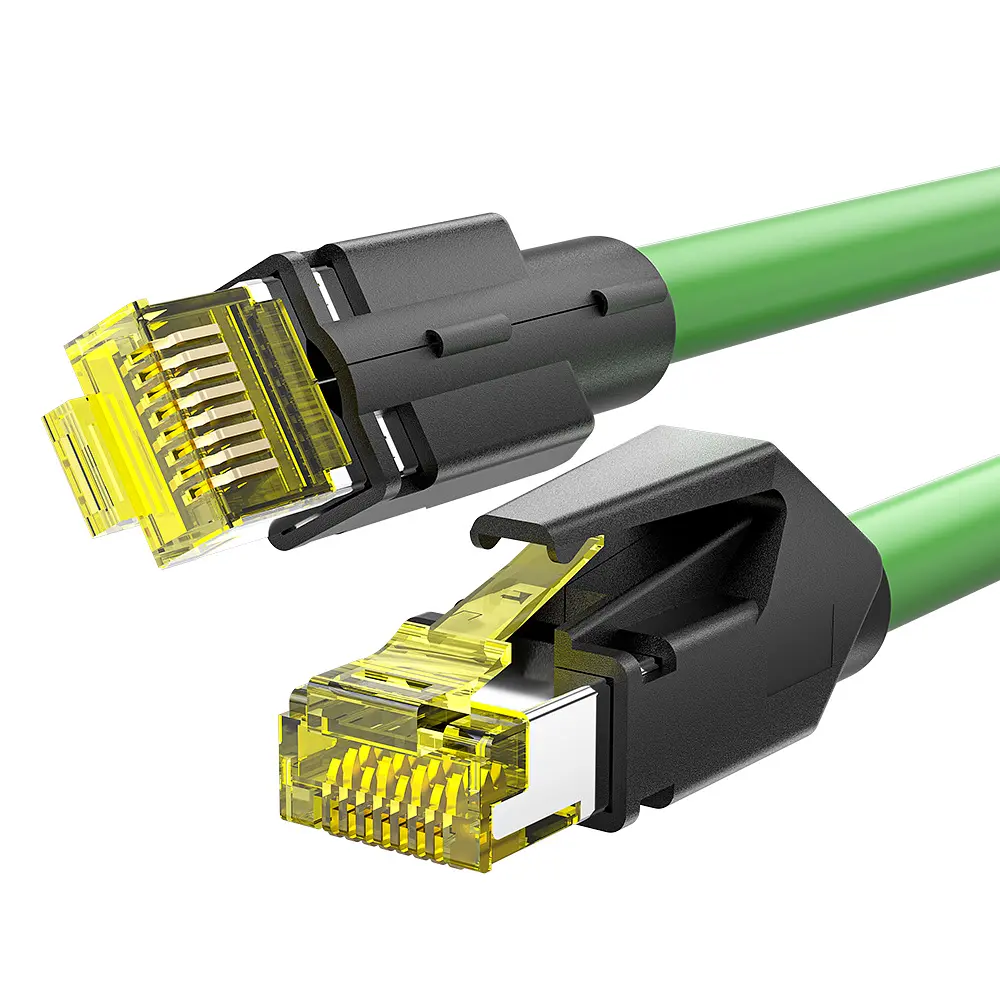

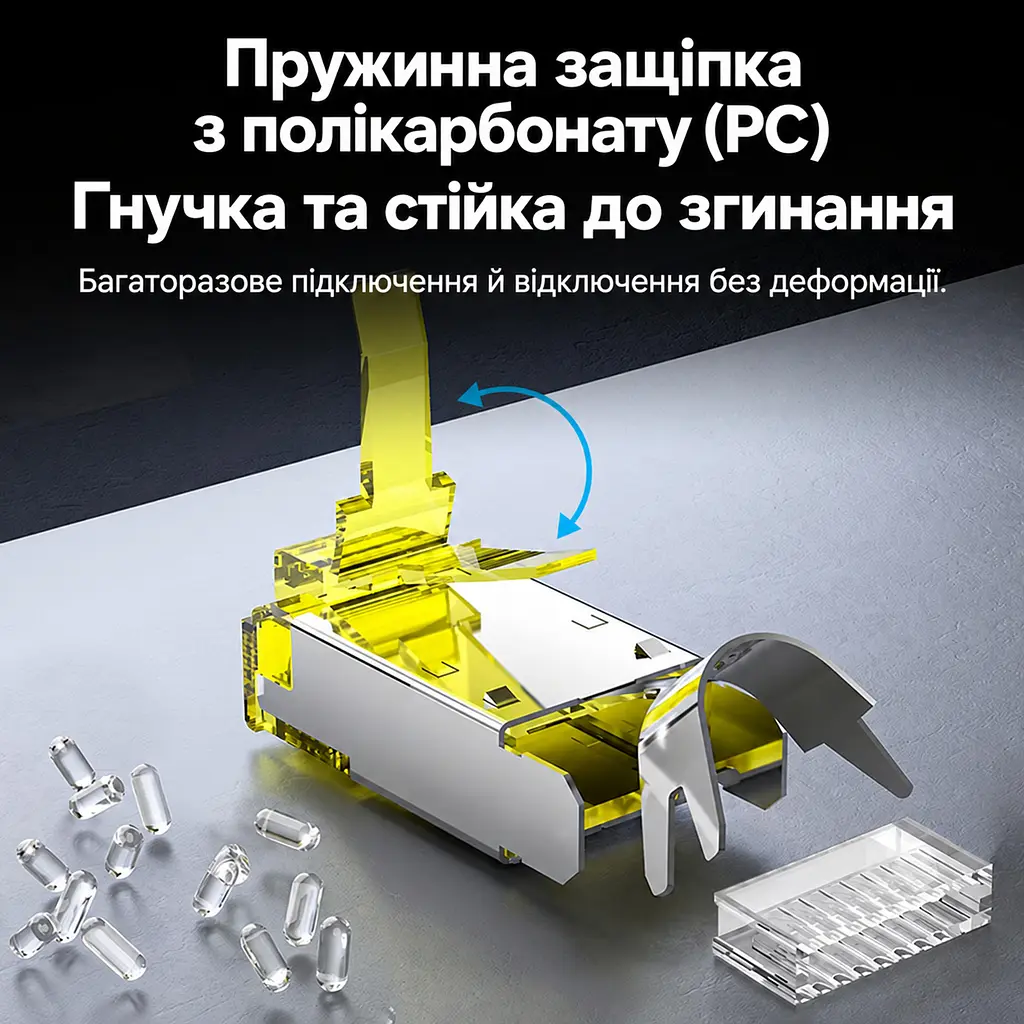

Модульний штекер RJ45 Vention набір із 10 штекерів Ethernet-конектор 8P8C екранований Cat6A FTP швидкість передавання 10 Гбіт/с смуга пропускання 500 МГц для монтажу потрібен обтискний інструмент для жил 24–26 AWG діаметром до 1 мм і кабелю із зовнішнім діаметром до 7 мм з органайзером жил з хвостовим затискачем кабелю із защіпним кожухом позолочені контакти 3U чорний (IDNB0-10)

Набір модульних штекерів RJ45 8P8C Cat6A FTP призначений для завершення сумісного екранованого Ethernet-кабелю. Перед монтажем перевірте калібр і діаметр жил та зовнішній діаметр кабелю; для обтискання потрібен відповідний інструмент.

Сумісність із кабелем і портом

• Інтерфейс штекера — RJ45 8P8C; категорія — Cat6A FTP.

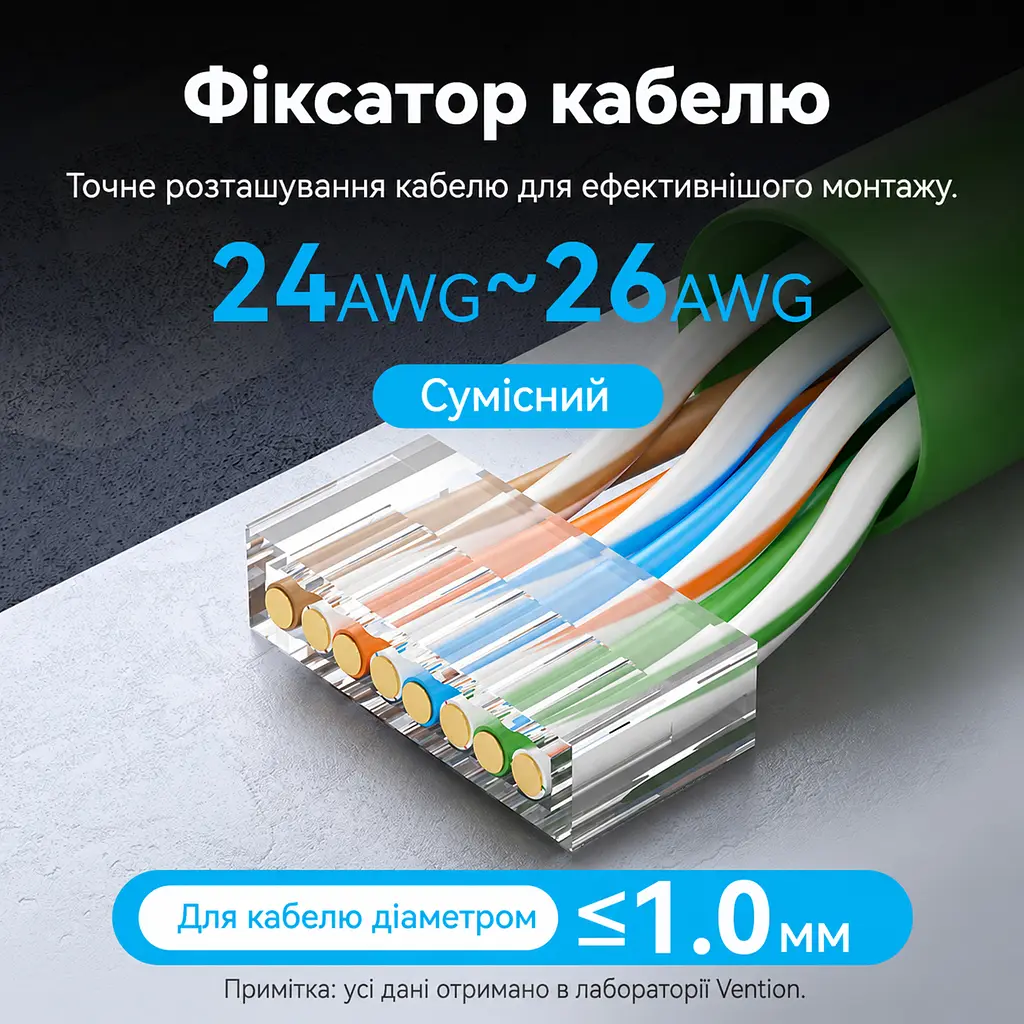

• Для проходу через органайзер потрібні жили 24–26 AWG діаметром до 1,0 мм.

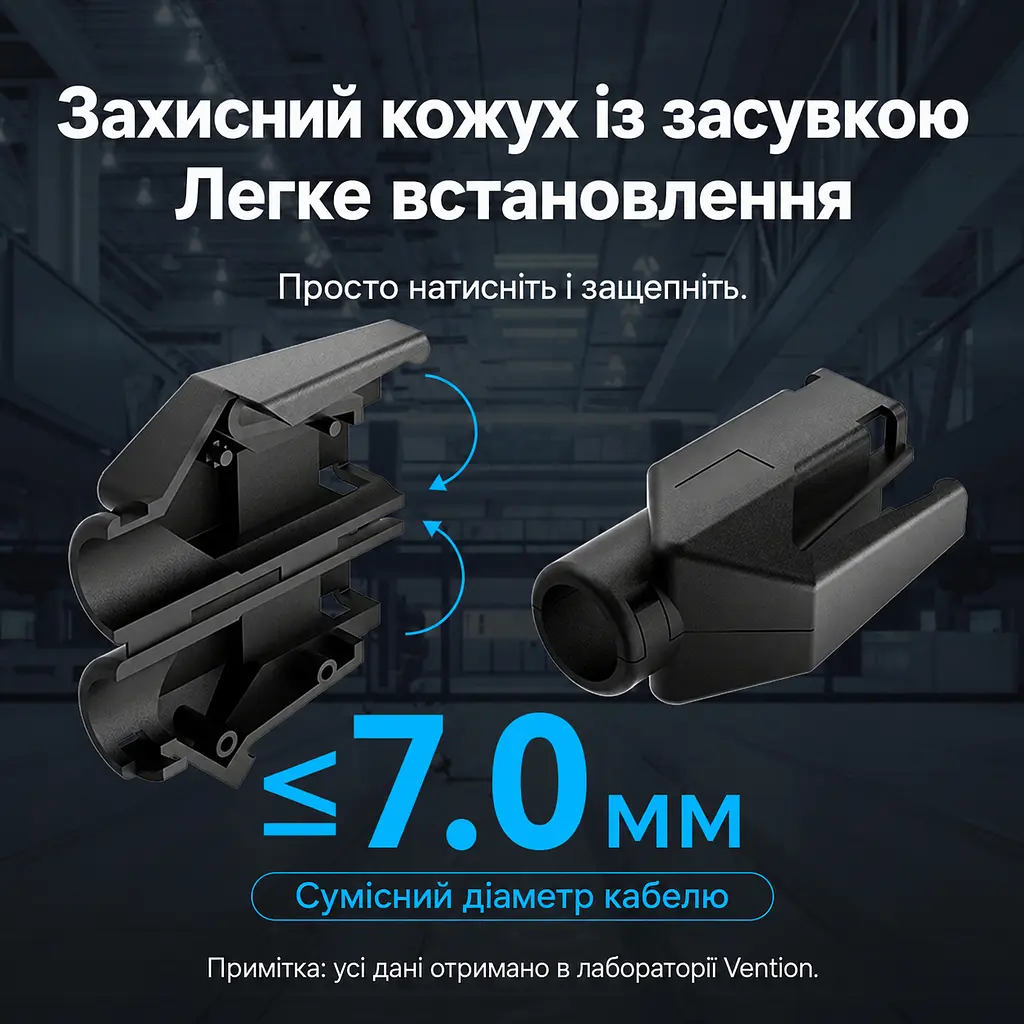

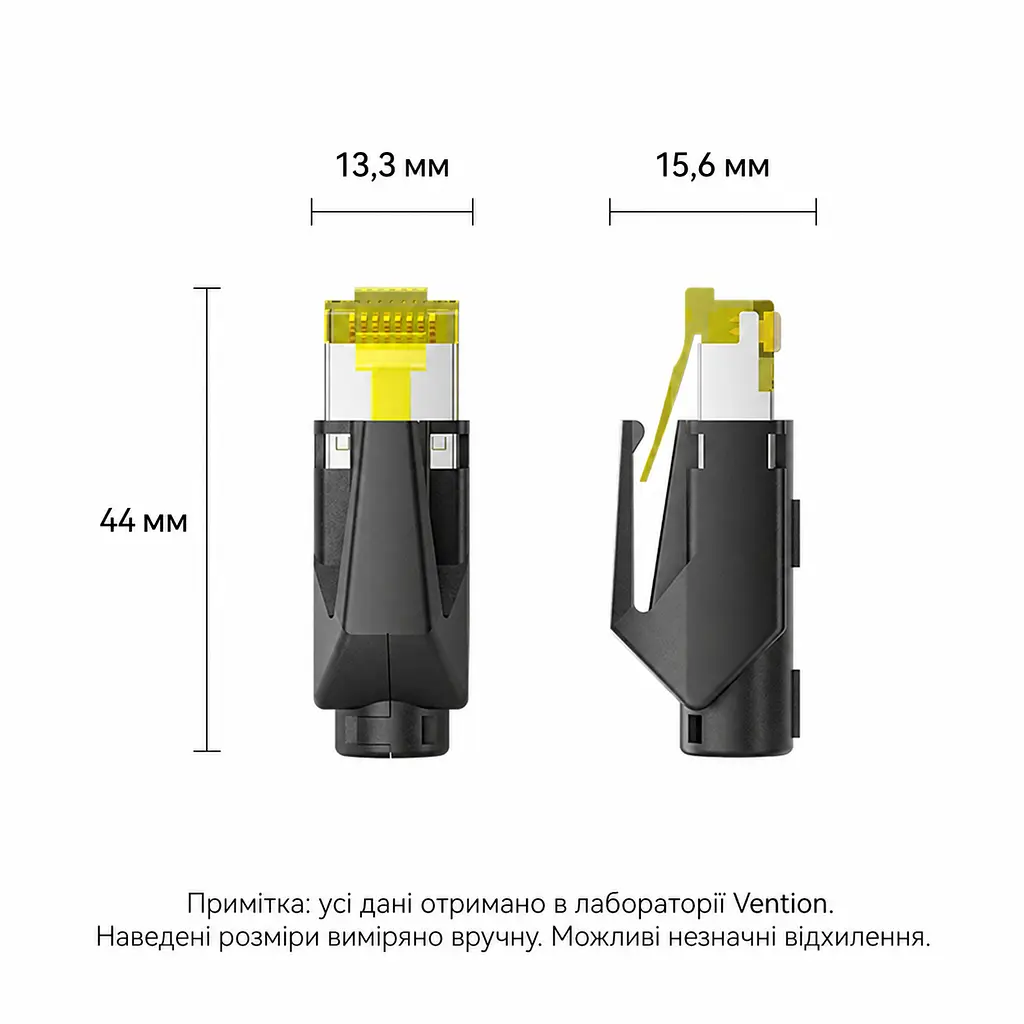

• Зовнішній діаметр сумісного кабелю — до 7,0 мм.

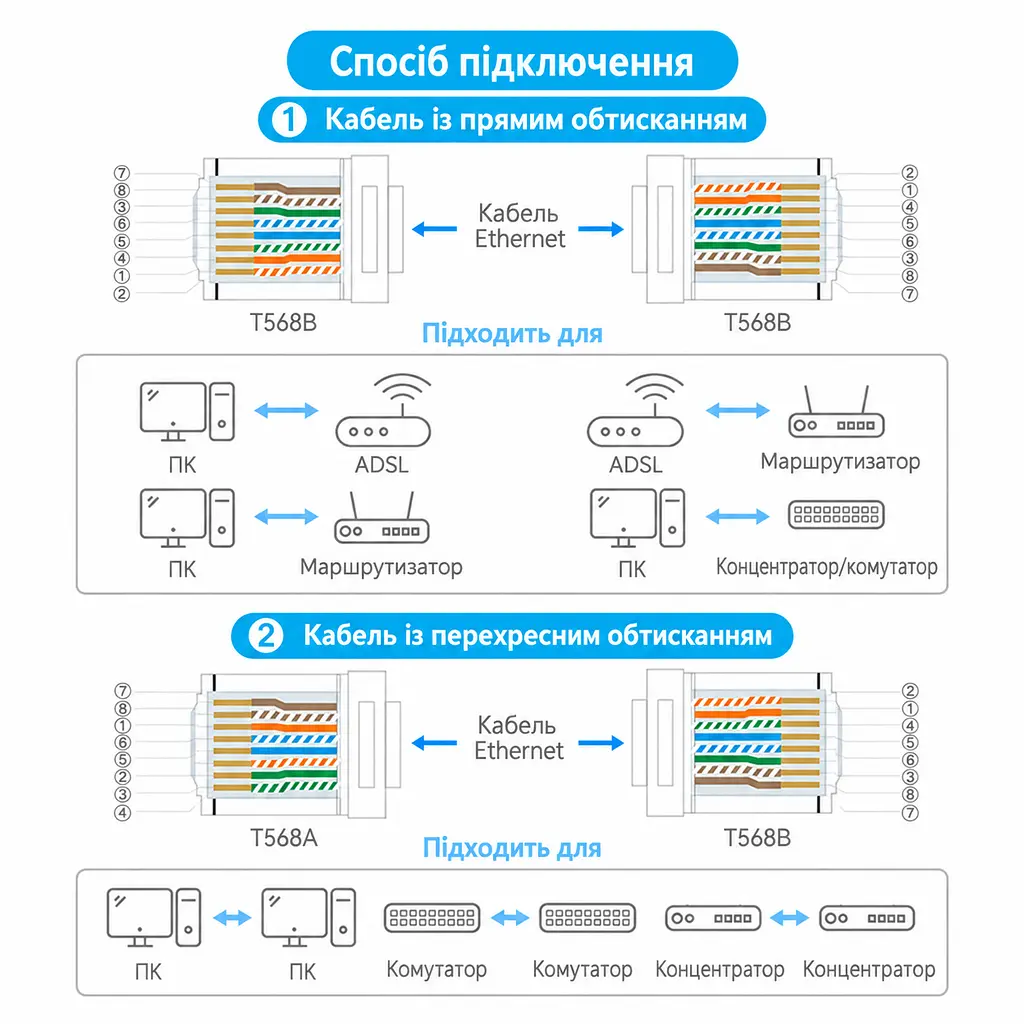

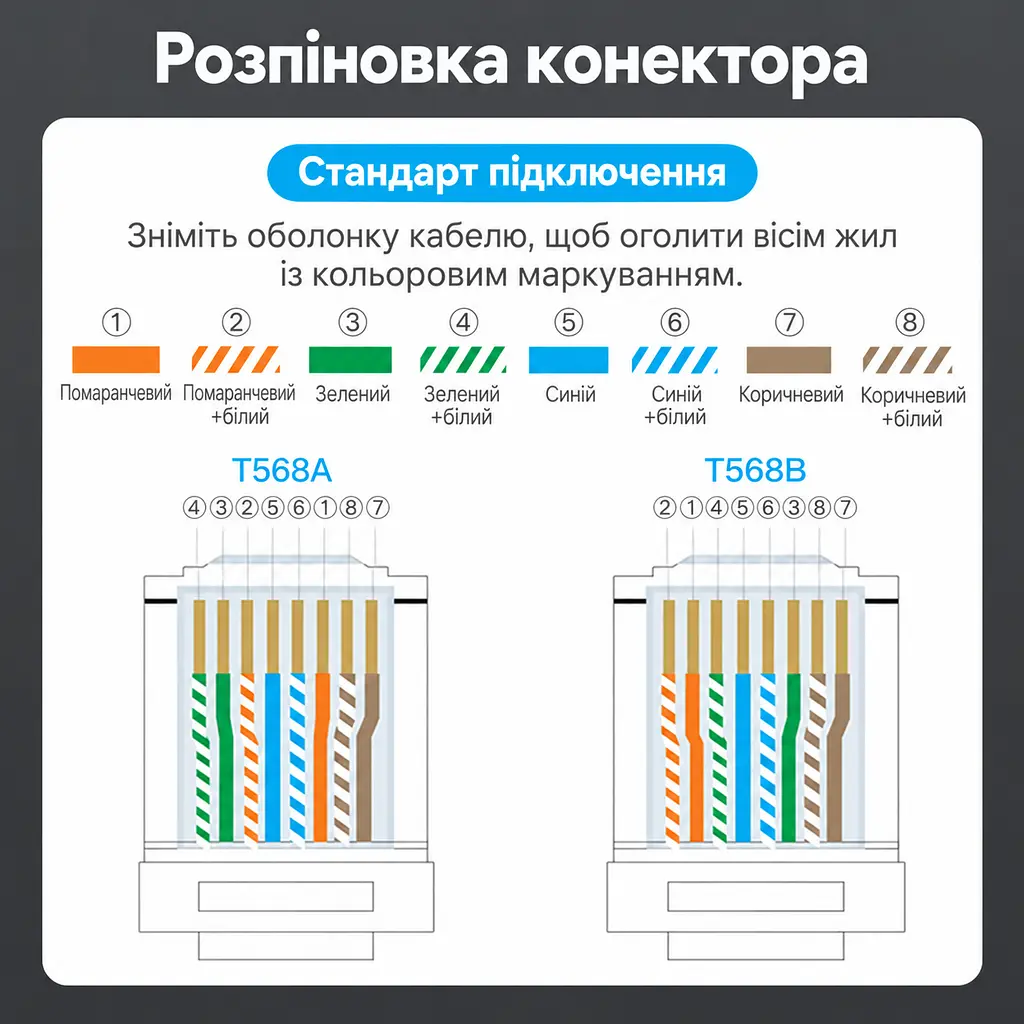

Схеми T568A і T568B

• T568A, контакти 1–8: зелено-білий, зелений, помаранчево-білий, синій, синьо-білий, помаранчевий, коричнево-білий, коричневий.
• T568B, контакти 1–8: помаранчево-білий, помаранчевий, зелено-білий, синій, синьо-білий, зелений, коричнево-білий, коричневий.
• Для прямого кабелю використовуйте T568B на обох кінцях. Для перехресного — T568A на одному кінці та T568B на іншому.

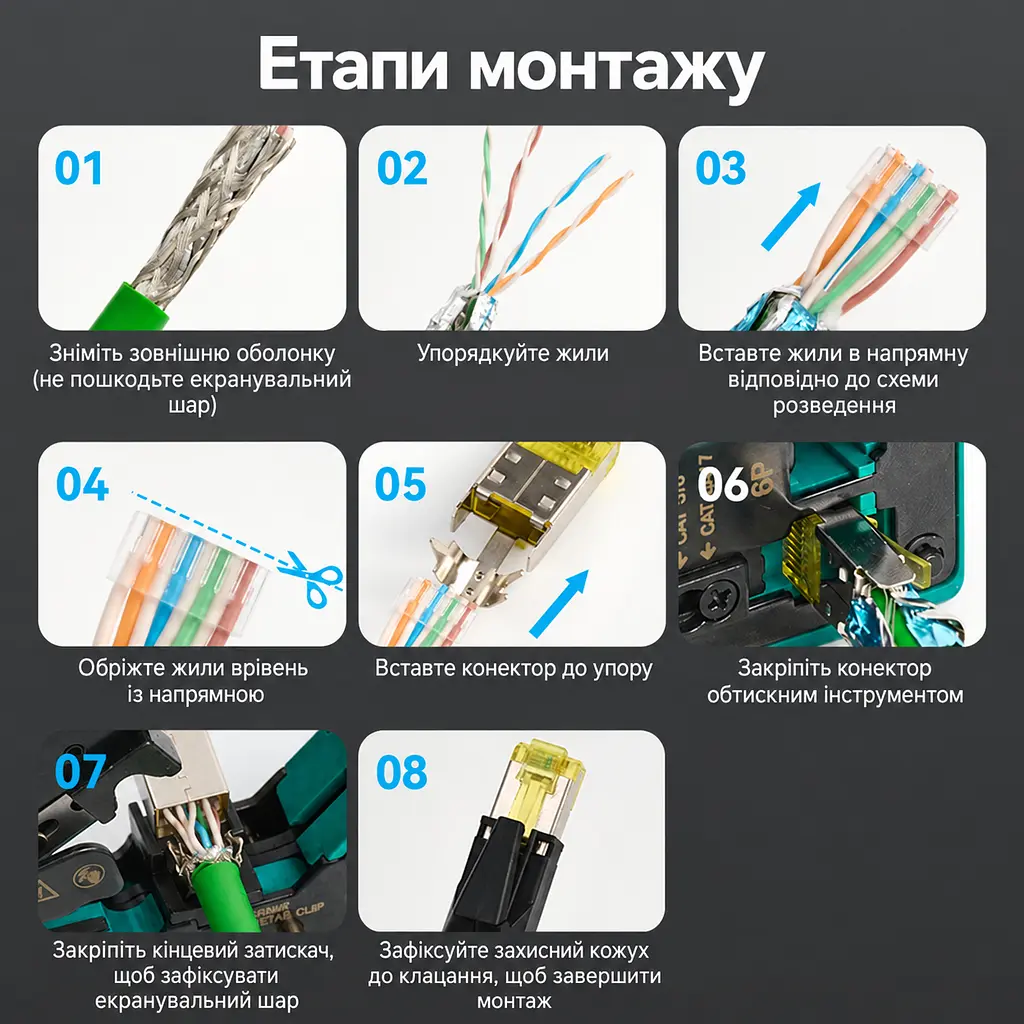

Обтискання та фіксація екрана

1. Для обтискання контактної частини підготуйте обтискний інструмент.
2. Зніміть зовнішню оболонку кабелю, не пошкоджуючи екранувальний шар.
3. Упорядкуйте жили та вставте їх в органайзер відповідно до обраної схеми розводки.
4. Обріжте жили врівень з органайзером.
5. Повністю вставте штекер на підготовлений органайзер із жилами та обтисніть його інструментом.

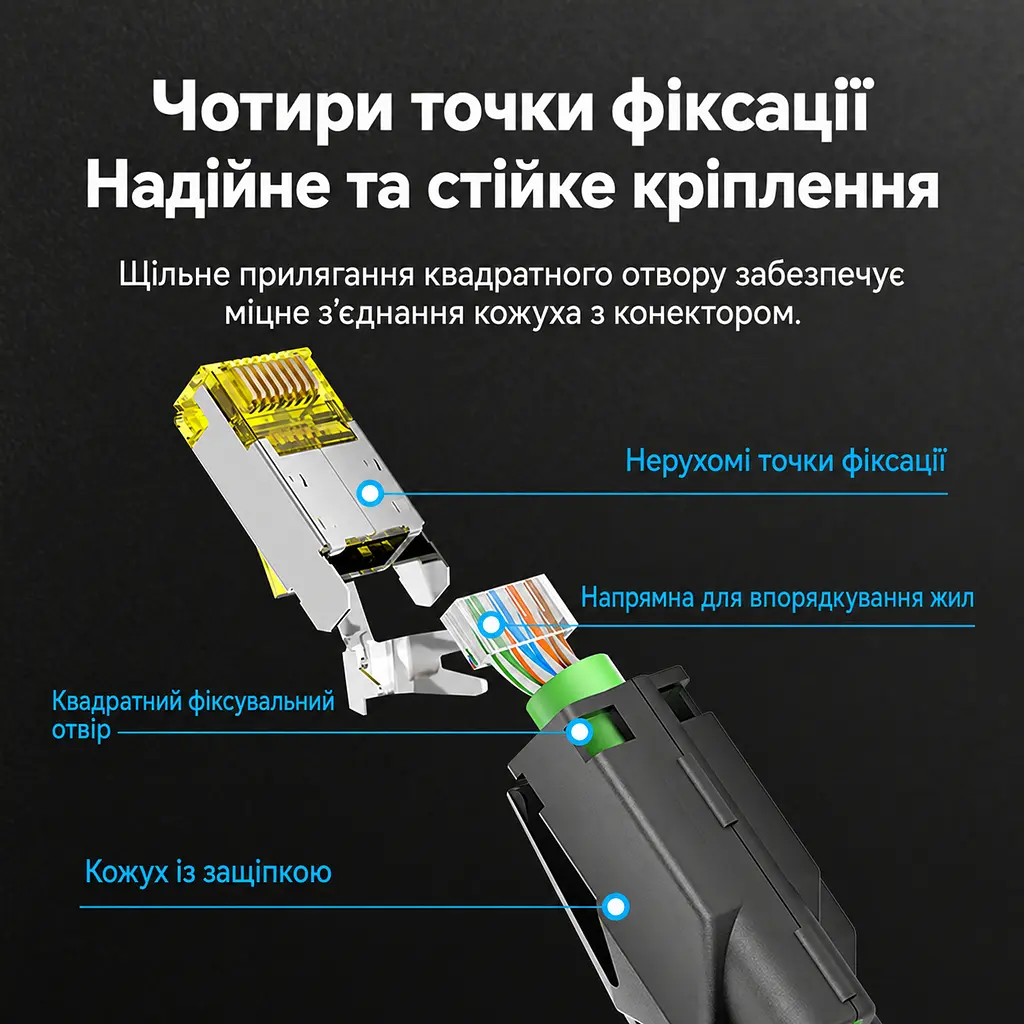

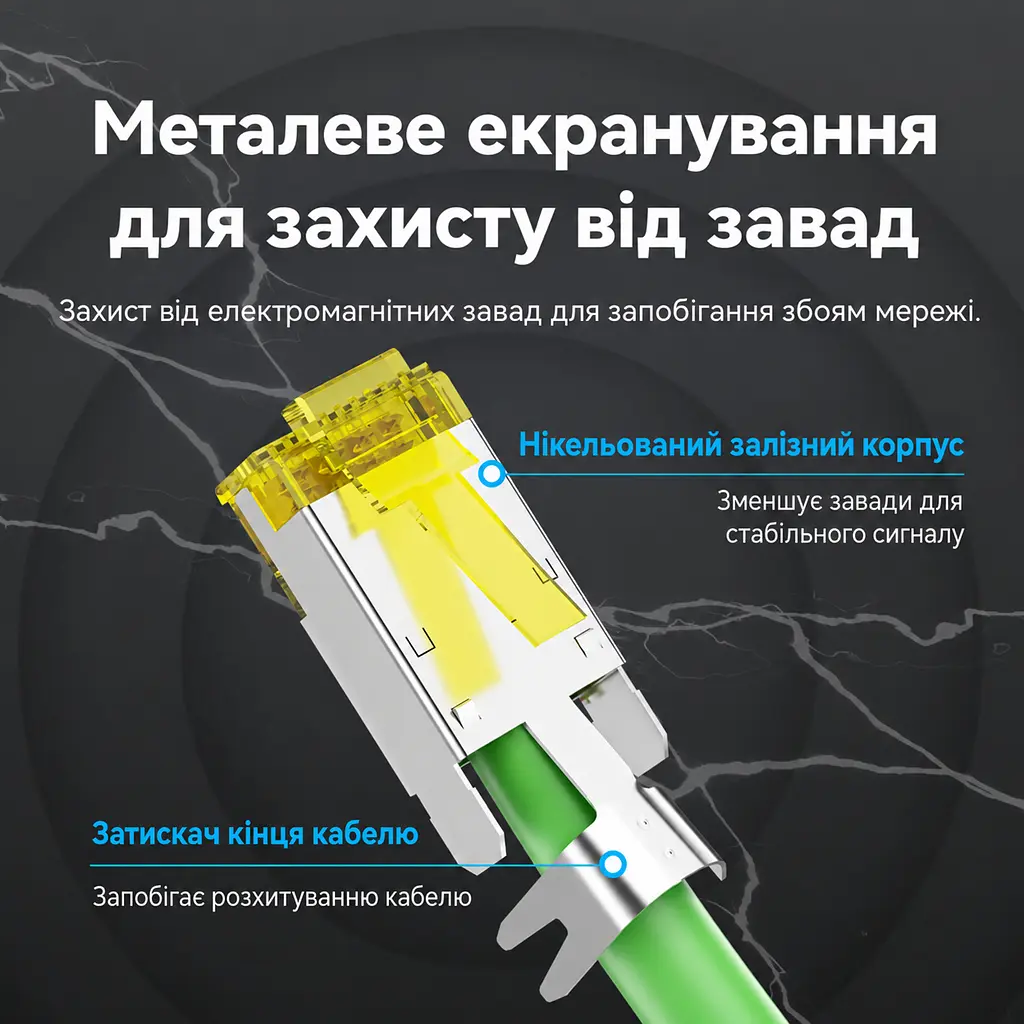

6. Закріпіть екран кабелю хвостовим затискачем.
7. Защепніть зовнішній кожух, щоб завершити монтаж.

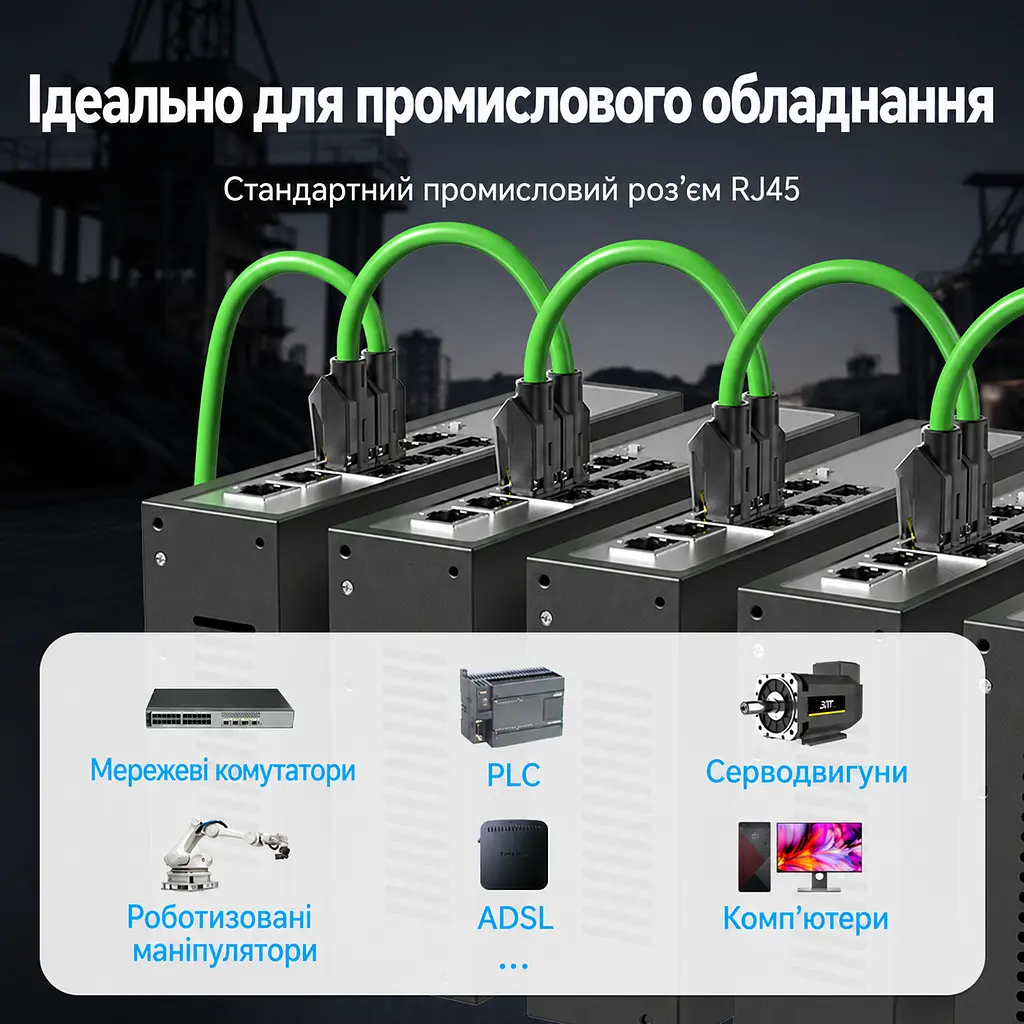

Приклади застосування

Штекери можна використовувати для мережевих ліній до промислових шаф керування, комутаторів, PLC, сервомоторів, промислових камер і роботизованих маніпуляторів, а також до ADSL-пристроїв, комп’ютерів і в кабельних розводках центрів обробки даних.

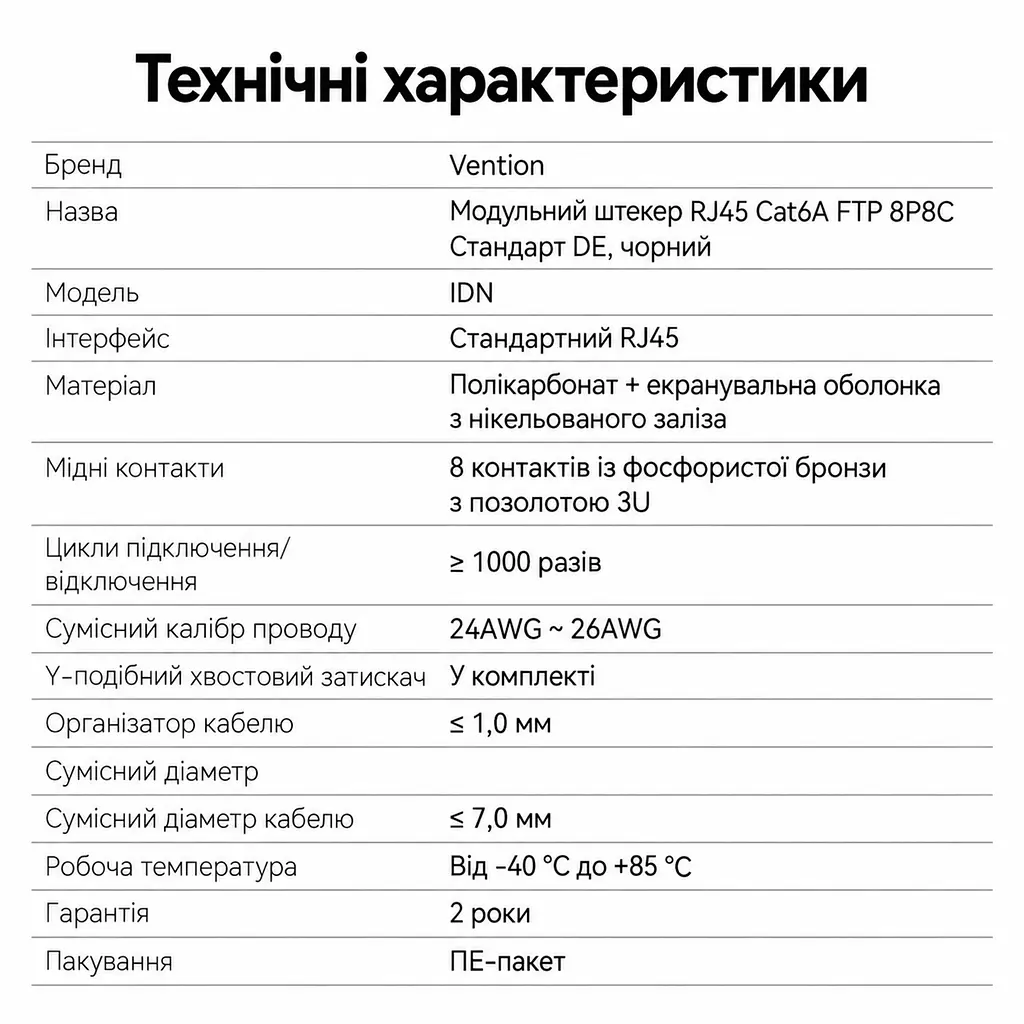

Технічні характеристики
