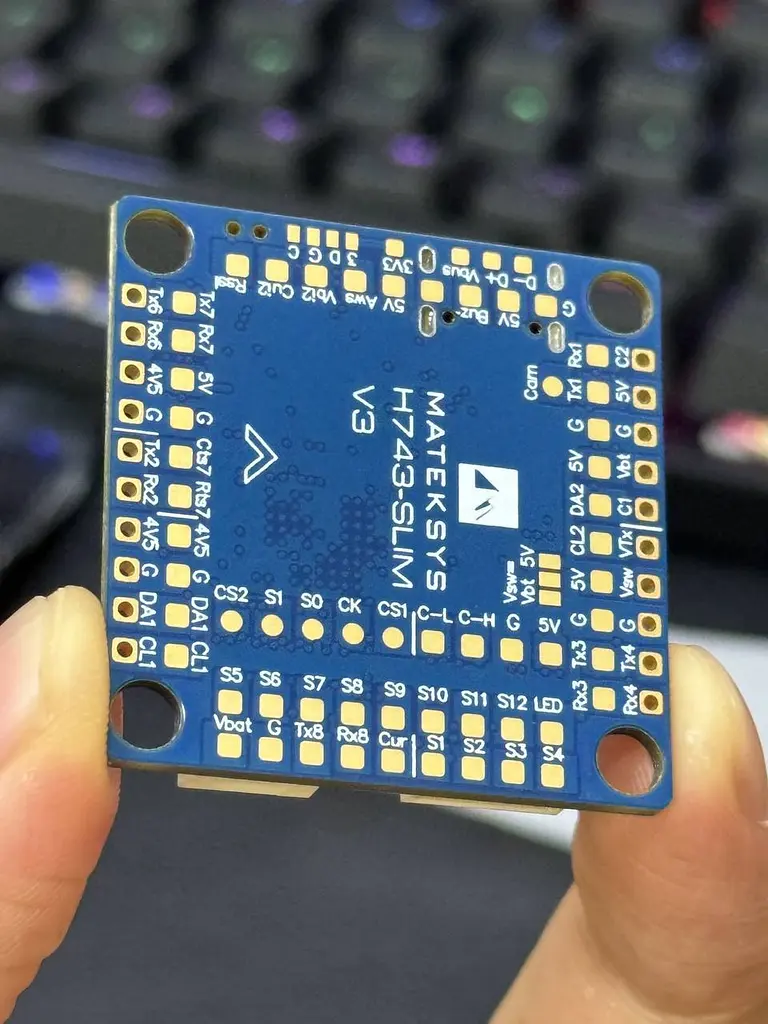

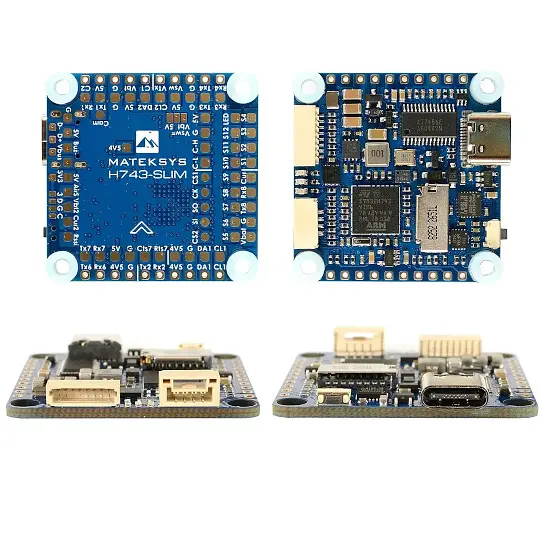

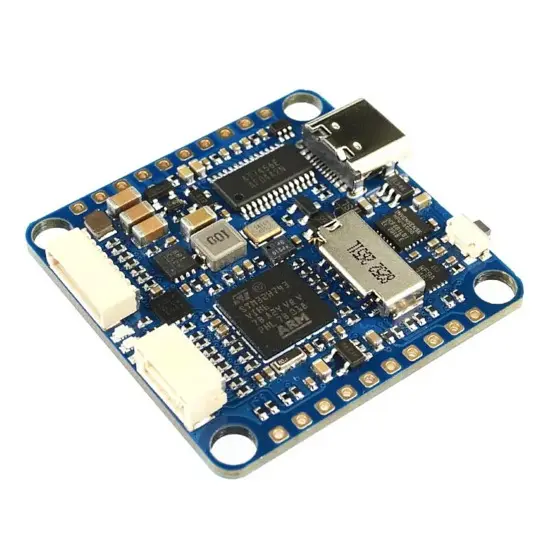

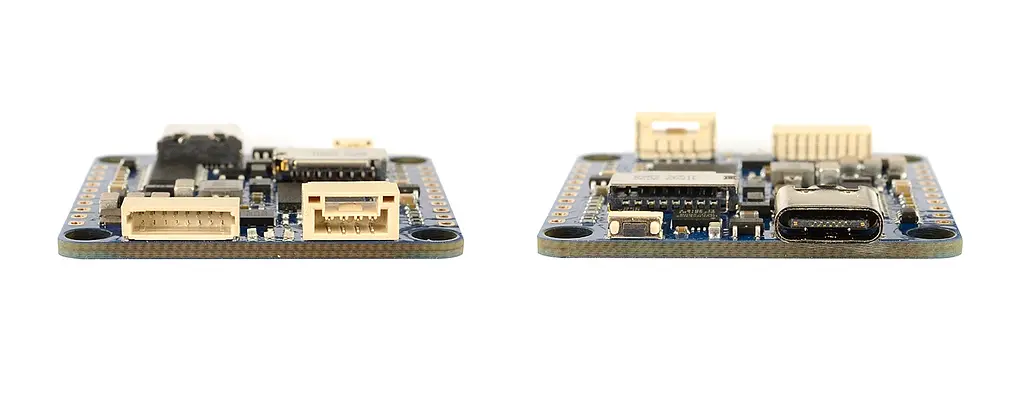

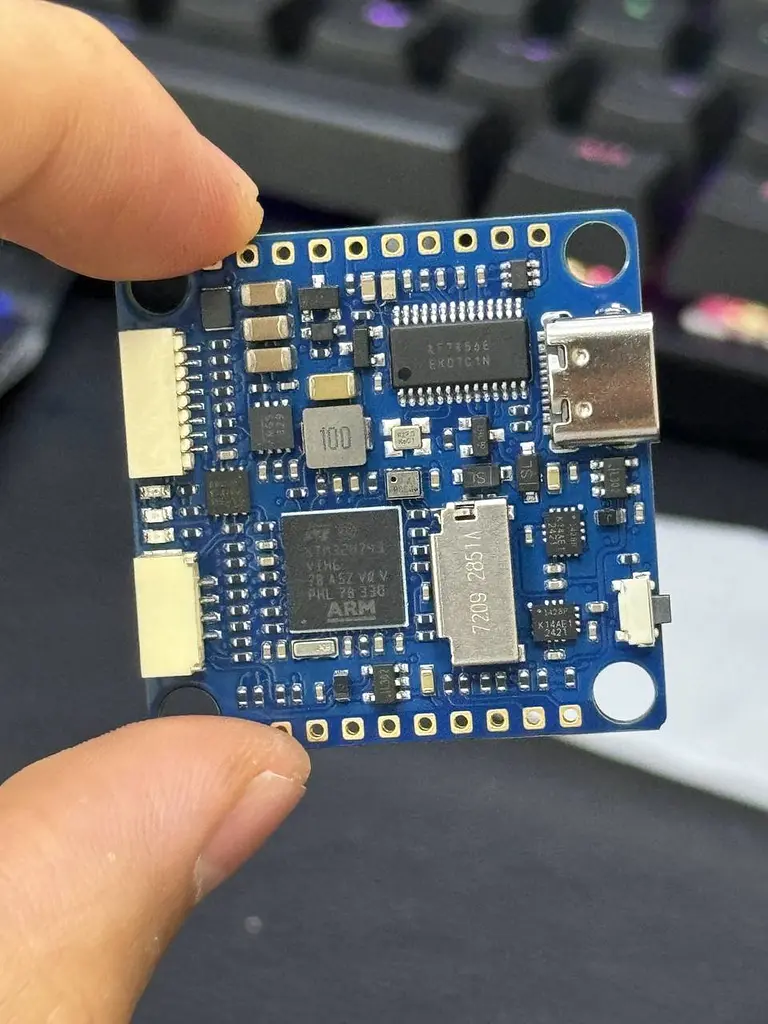

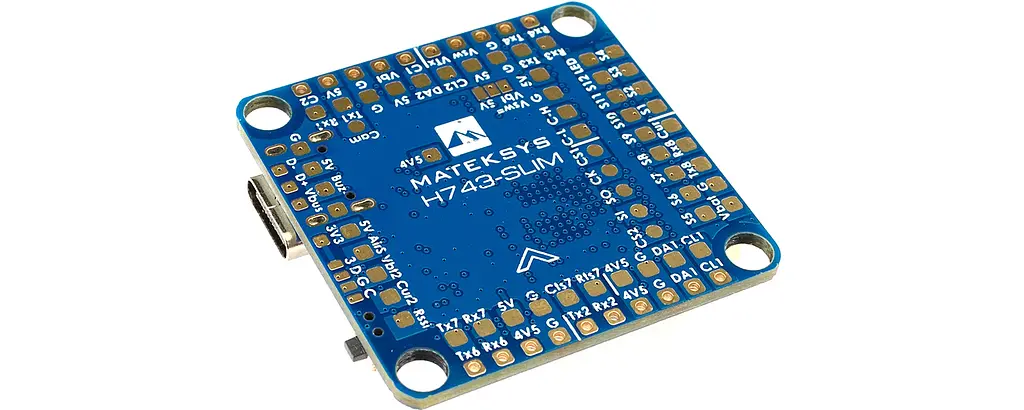

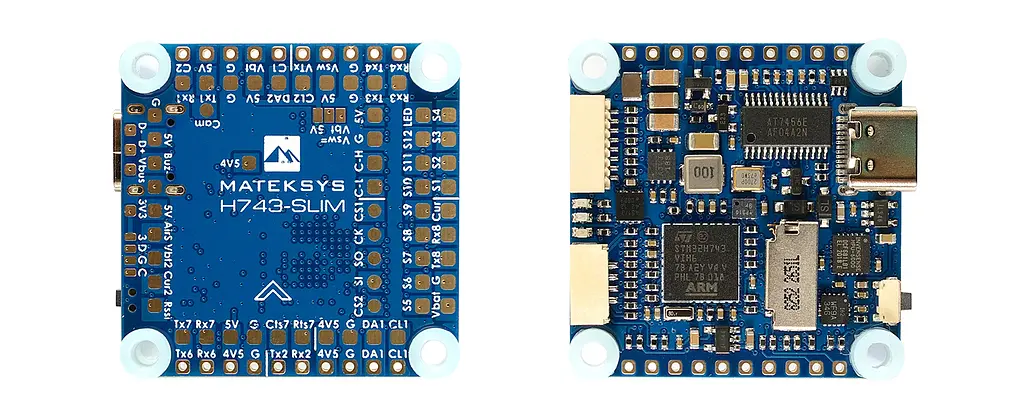

Польотний контролер Matek H743-SLIM V3

Польотний контролер Matek H743-SLIM V3 Matek H743-SLIM V3 — компактний і високопродуктивний польотний контролер від бренду Matek, призначений для професійних і аматорських безпілотних літальних апаратів. Цей контролер поєднує потужний процесор серії H7, широкий набір інтерфейсів та сумісність із популярними прошивками, що робить його універсальним рішенням для гоночних дронів, важких платформ з додатковим обладнанням, автономних роботизованих систем та інтеграційних проектів. Категорія: Дрони та квадрокоптери > Стеки (FC+ESC). Виробник: Matek. Пристрій має невеликі розміри та вагу, що дозволяє встановлювати його в компактні конфігурації без втрати функціональності. Ключові особливості Процесор: STM32H743VIT6 (H7) з тактовою частотою 480 MHz, оснащений 1 Mb ОЗУ та 2 Mb флеш-пам'яті — забезпечує швидку обробку сенсорних даних і складні алгоритми автопілоту. Датчики руху: комбінований набір MPU6000 (SPI1) та ICM42605/42688p (SPI4) для надійного визначення орієнтації та руху. Барометр: Infineon DPS310 (I2C2) для точного вимірювання висоти. AT7456E (SPI2) з можливістю підключення через будь-який UART для DJI FPV OSD. слот для карт MicroSD (SDIO) для запису телеметрії та логів польоту. Комунікації: 7 UART-портів (1,2,3,4,6,7,8) з вбудованою інверсією, 2 I2C-порти, 1 CAN-порт та SPI breakout для розширення. Виходи: 13 PWM-виходів (включно зі світлодіодним майданчиком) для підключення ESC та периферії. Індикатори: 3 світлодіоди для статусу FC (синій, червоний) та індикатор 3.3V BEC (червоний). Аналого-цифрові входи: 6 ADC — VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2. Роз'єми: JST-SH 1.0 8-pin для Vbat / G / Curr / Rx8 / S1 / S2 / S3 / S4; JST-GH 1.25 4-pin для 5V / CAN-H / CAN-L / G. Підтримка двох камер з перемикаємими входами та фізичний перемикач ON/OFF живлення 5V/Vbat з фільтром. Вхідна напруга: 6–36V (підтримка до 8S LiPo). 5V 2A (макс. 3A); 3.3V/макс. 200mA. ADC Vbat2 підтримує до 69V (дільник напруги 1 Статична потужність: приблизно 200mA при 5V з Betaflight та 150mA при 5V з ArduPilot. Підтримувані прошивки: ArduPilot (MATEKH743, ChibiOS), BetaFlight (MATEKH743), INAV (MATEKH743, підтримка з версії 3.0.1). Застосування та переваги Завдяки потужному H7-процесору, великій кількості UART/І2C/CAN інтерфейсів та сумісності з ArduPilot, BetaFlight і INAV, Matek H743-SLIM V3 ідеально підходить для широкого спектру завдань: від швидкісних гоночних дронів до автономних платформ з навігацією, важких фреймів з додатковою апаратурою і промислових роботизованих рішень. Компактний форм-фактор і вага роблять контролер зручним для модернізацій і нових конструкцій, а розширені можливості підключення дозволяють інтегрувати додаткові сенсори, телеметрію та камери. Комплектація 1× Політний контролер Matek H743-SLIM V3 6× силіконові прокладки M3, M4 1× JST-SH 8-контактний кабель, 5 см 2× роз'єми JST-SH 8-pin 1× кабель JST-GH-4P на JST-GH-4P для порту CAN, 20 см Технічні характеристики (повний перелік) Характеристики: Процесор: STM32H743VIT6 , 480MHz, 1Mb ОЗУ, пам’ять 2Mb Акселерометр / гіроскоп: MPU6000 (SPI1) та ICM42605/42688p (SPI4) Барометр: Infineon DPS310 (I2C2) AT7456E (SPI2) слот для карт MicroSD (SDIO) UART порти: 7 (1,2,3,4,6,7,8) із вбудованою інверсією OSD DJI FPV підтримується будь-яким запасним UART PWM виходи: 13 (включаючи світлодіодний майданчик) I2C порти: 2 CAN порт: 1 Вихід SPI3 1 PWM виходи: 13 3 x світлодіод для FC STATUS (синій, червоний) та індикатор 3.3V BEC (червоний) 6 ADC (АЦП): VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2 Роз’єм JST-SH1.0_8 Vbat / G / Curr / Rx8 / S1 / S2 / S3 / S4 Роз’єм JST-GH1.25_4 5V / CAN-H / CAN-L / G Входи, що перемикаються, для використання двох камер Перемикач ON/OFF живлення 5V/Vbat з фільтром Вхідна напруга: 6–36V (підтримка до 8S LiPo) 5V 2A (макс. 3A) 3.3V/макс. 200mA ADC Vbat2 підтримує макс. 69V (дільник напруги: 1 20K) Статична потужність: - 200mA при 5V з Betaflight; - 150mA при 5V з ArduPilot Прошивка ArduPilot (ChiBiOS): MATEKH743 Прошивка BetaFlight : MATEKH743 Прошивка INAV : MATEKH743 (підтримується з версії 3.0.1) Монтаж: 30.5 x 30.5 мм, Φ4мм із втулками Φ3мм Розміри: 36 x 36 x 5мм Вага: 7г Комплектація: 1х Політний контролер Matek H743-SLIM 6х силіконові прокладки М3, М4 1х JST-SH1.0_8-контактний кабель, 5 см 2 роз’єми JST-SH1.0_8pin 1x кабель JST-GH-4P на JST-GH-4P для порту CAN, 20 см Цей контролер від Matek поєднує компактний форм-фактор (монтаж 30.5 x 30.5 мм, отвори Φ4мм із втулками Φ3мм), малу вагу (7 г) та багатий набір інтерфейсів, що робить його відмінним вибором для модернізації або побудови нових апаратних конфігурацій. Якщо вам потрібен надійний FC з можливістю масштабування та підтримкою різних прошивок — Matek H743-SLIM V3 відповідає цим вимогам. Інші товари цієї категорії тут Стеки (FC+ESC)
