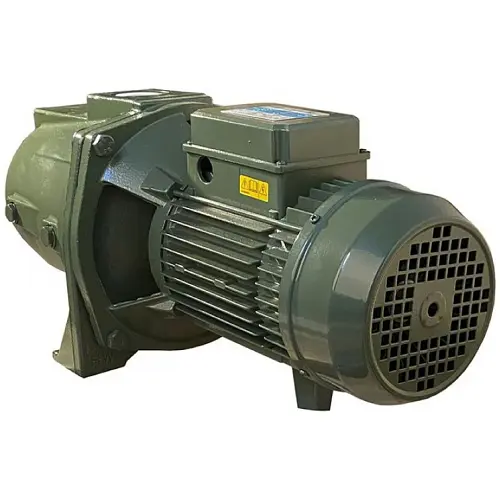

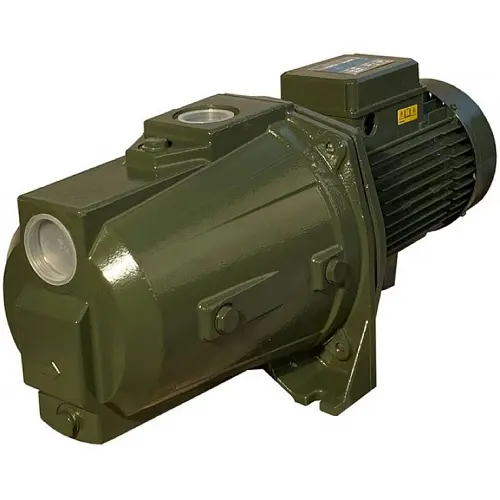

Поверхневий насос Saer M-300C

Насос відцентровий Saer M-300C 1,1 кВт (7 м3/год, 48 м)

Серія М включає зовнішні самовсмоктувальні електронасоси відцентрового типу з одним робочим колесом. Ефект самовсмоктування досягається завдяки ежектору (принцип Вентурі), встановленому в корпусі насоса.
Рідина, що перекачується, лише частково подається до нагнітального патрубка насоса. Решту, що залишилася, рециркулюється за допомогою ежектора, який, будучи з'єднаний з камерою всмоктування, створює в ній розрідження, необхідне для самовсмоктування.
Перед запуском достатньо заповнити водою тільки насосну частину. Завдяки системі Вентурі вирішується проблема перекачування рідин, що містять повітря.

Галузь застосування
Насоси цієї серії рекомендуються для перекачування чистої води та хімічно неагресивних рідин. Можуть застосовуватися в побуті та промисловості, для автоматичної подачі води спільно з резервуарами-автоматичними агрегатами підтримки тиску,
для зрошення городів, садів тощо. . Зокрема, застосовуються у складі автоматичних насосних станцій серії TR-300 (з гідроакумулятором та реле тиску) для водопостачання житлових будинків з неглибоких свердловин та колодязів, перекачування води з ємностей для поливу, водопостачання ділянок, підвищення тиску у магістральних трубопроводах холодної води тощо . Встановлювати насоси та станції необхідно в місцях, захищених від атмосферного впливу

Конструктивні властивості.

• Корпус насоса виготовлений із чавуну.
• Робоче колесо з технополімеру
• Дифузор - з технополімеру
• Ротор – нержавіюча сталь.
• Механічне ущільнення - з кераміки та графіту.
• Корпус двигуна – з дюралі
• Корпус двигуна охолоджується вентилятором
• Електродвигун закритого типу з примусовим охолодженням (TEFC) придатний для безперервної роботи.
• Опори валу ротора - шарикопідшипники, вільно доступні для обслуговування
• Однофазні двигуни забезпечені робочим конденсатором, за запитом обмотки двигуна мають термозахист.
• Ступінь захисту IP44 (на запит IP55).
• Клас ізоляції F.
• Всмоктуючий та напірний патрубок - різьбові.
• Напруга: 230V-50Hz

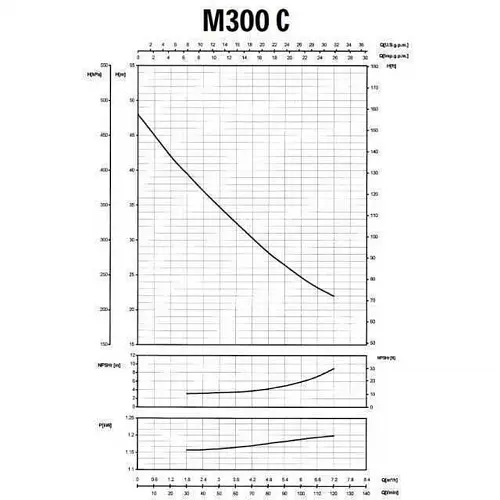

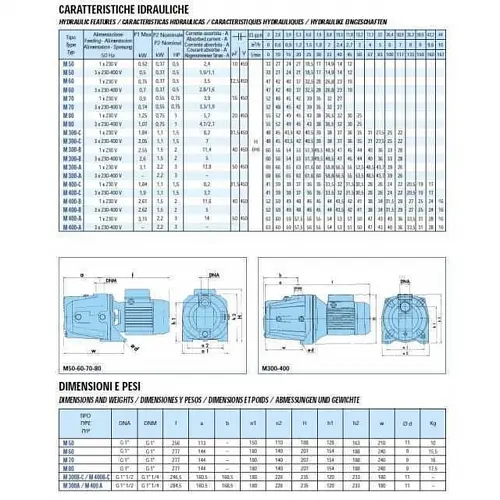

Технічні характеристики

• Номінальна потужність: 1,1 кВт
• Максимальний напір: 48 м
• Максимальний обсяг подачі: 7 м3/год
• Діаметр всмоктуючого патрубка - 1 1/2”
• Діаметр напірного патрубка - 1 1/4”
• Глибина всмоктування: 8-9 м
• Максимальний робочий тиск: 8 бар
• Температура рідини, що перекачується: від -15 °С до +50 °С
• Максимальна температура довкілля: 40 °С
• Допустимі гідравлічні значення згідно з UNI/ISO 2548 клас C, група В, Електричні властивості відповідають нормам CEI.
• Робочі параметри забезпечують тривалий термін служби насоса при перекачуванні чистої води щільністю 1000 кг/куб.м.

Встановлення.
• Насос має бути встановлений у горизонтальному положенні
• На всмоктувальному патрубку рекомендується встановлювати зворотний клапан.
