Автомат ввода резерва Geya W2R-2P-63 с автоматическим и ручным переключением 2 полюса 63 Ампера DIN

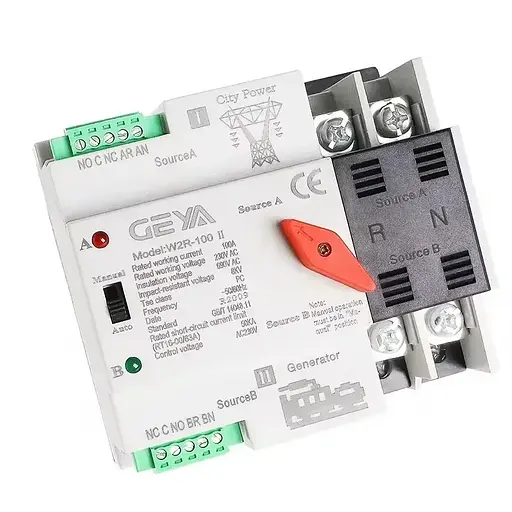

Автомат ввода резерва (АВР) GEYA W2R-2P 63А 2 полюсный 1 фаза + нуль – это автоматический переключатель между основной сетью электропитания и резервной (инвертор, генератор, ecoflow и т.д.). Это надежный автомат ввода резерва шириной 10.75 см, занимает 6.5 модулей и монтируется на стандартную DIN рейку.

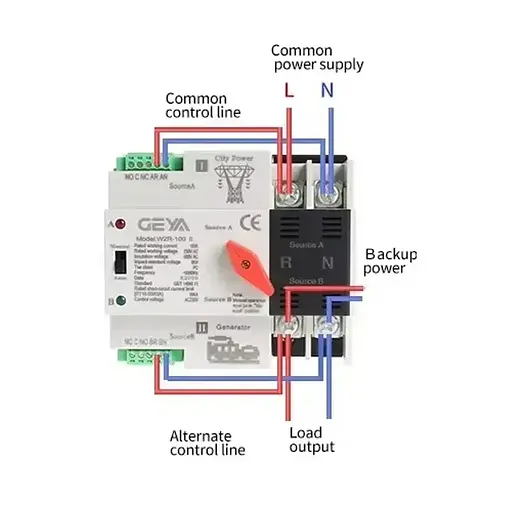

Автомат ввода резерва используется для подключения генератора, инверторного преобразователя DC-AC, портативных зарядных станций типа EcoFlow и общей городской электросети. Идеальный вариант для квартир, домов, офисов.

Особенностью является быстрое переключение между линиями питания – 50 мс. При отсутствии основного питания, он автоматически переключается на резервное, при восстановлении основного питания приоритетно переключается на него.

Принцип работы:

1. При выключении основного источника питания устройство автоматически переключается на резервный источник питания. После восстановления основного источника питания устройство снова переключится на него.
2. Если оба источника питания отключены, устройство не будет функционировать, пока один из источников питания не включится. После включения одного из источников устройство автоматически подключается к нему.
3. При необходимости можно вручную выбрать направление источника питания с помощью соответствующего переключателя.

Технические характеристики:

• Производитель: Geya.
• Страна производства: Китай.
• Тип изделия: Автомат АВР(1-2).
• Тип исполнения: Модульный.
• Количество полюсов: 2P (1 фаза + нуль).
• Номинальный ток: 63А.
• Переключение: Ручное, Автоматическое.
• Напряжение: 220(230) вольт.
• Напряжение изоляции: 690 В.
• Частота сети: 50 Гц.
• Количество модулей занимающего на DIN рейке: 6.5.

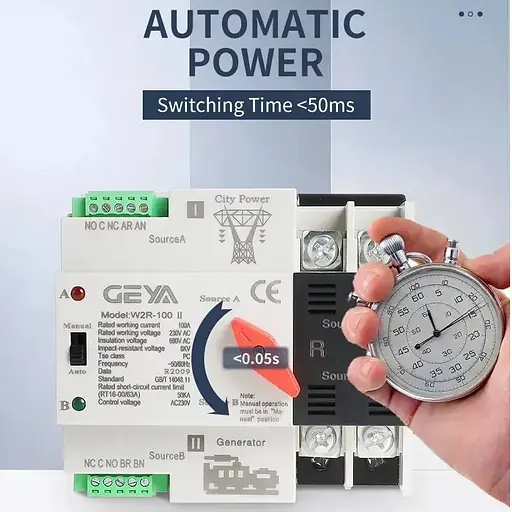

• Время автоматического переключения: 50 мс.
• Возможность использования мотор-привода: Да, встроенный.
• Монтаж: На DIN-рейке.
• Электрический ресурс: 2000 переключений.
• Механический ресурс: 8000 переключений.
• Степень защиты: IP30.

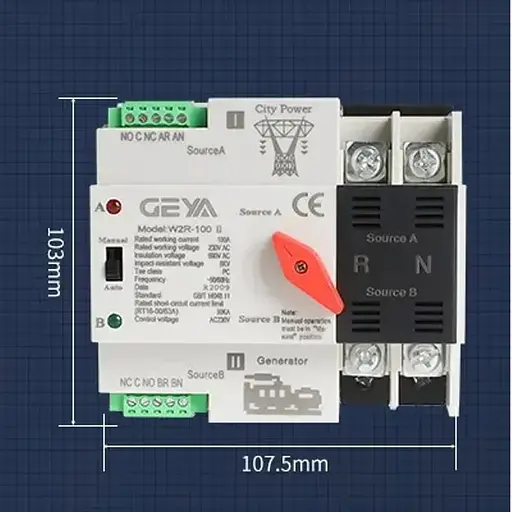

• Высота: 103 мм.
• Ширина: 107.5 мм.
• Глубина: 78 мм.

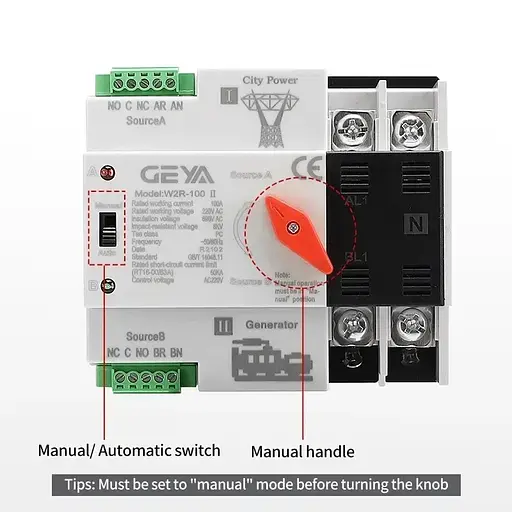

Внимание! Обязательно переведите селекторный переключатель выбора режима в положение "Ручное", прежде чем вручную переключать ввод. Если вручную переключить ввод в режиме "Авто", то АВР выйдет из строя!

Меры предосторожности при использовании:

1. АВР следует использовать с напряжением не ниже 185 В, в противном случае катушка может перегореть.
2. В автоматическом режиме работы вручную нельзя переключать источник ввода, иначе катушка может перегореть.
3. Скорость и частота переключения не должны быть высокими. Если требуется тестирование, время переключения должно быть не чаще одного раза в минуту!
4. При использовании АВР без защитных устройств существует большой риск выхода из строя АВР из-за нагрузки высоким напряжением и током (не является гарантийным случаем). АВР рекомендуется использовать вместе с устройством защиты от перенапряжения (реле напряжения) или стабилизатором по схеме: Городская электросеть → реле напряжения/стабилизатор → автомат ввода резерва АВР.
5. При применении с АВР в качестве источника резервного питания инверторного преобразователя (типа Ecoflow, Bluetti, Элим, Forte и др.) КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ включать инвентор на зарядку в одну сеть из АВР. Существует большой риск возникновения явления "встречный ток", что приведет к выходу из строя обоих устройств. Для зарядки инвентаря необходимо использовать отдельную изолированную линию питания от городской сети.
